Подключение

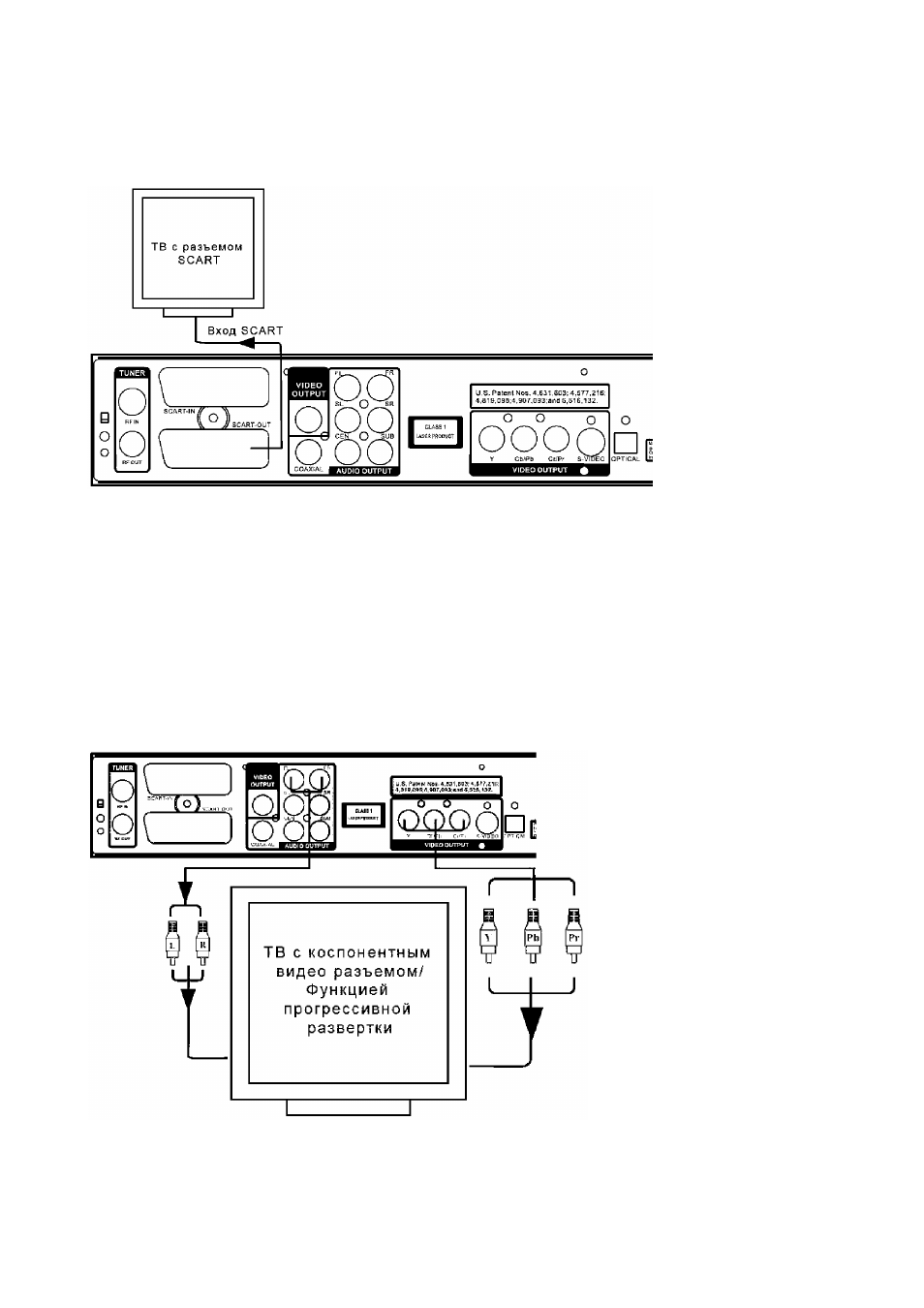

Разъём SCART (AV выход)
• Подключите его к такому же разъёму на телевизоре.
• При этом подключении передаётся стерео звук.
Компонентный разъем
• Компонентный видео выход может быть подключен к компонентному входу.
•
Подключите кабели к компонентным разъёмам на телевизоре (при наличии) - они могут
быть зелёного, синего и красного цвета и маркированы: YUV, Y/Pb/Pr или Y/Cb/Cr.
• Такое подключение обеспечивает наилучшее качество изображения.
•
Если Вы хотите включить прогрессивную развертку через Y/Pb/Pr, выберите пункт
«Прогрессивный» в настройках «Формат видео выхода» меню НАСТРОЙКИ МЕНЮ -
ВИДЕО. (Вы также можете использовать кнопку PSCAN на пульте ДУ).
• Подключите разъёмы «Front L» и «Front R» на данному плеере к входу AUDIO INPUT (L/R)
телевизора, после чего в меню НАСТРОЙКА МЕНЮ - АУДИО установите настройку
«Микширование» на «Вкл.», что соответствует 2-х канальной системе.
Примечание: Антенный выход с маркировкой TO TV предназначен только для пропускания
эфирного сигнала.
Кабели S-Video, SCART, DV и оптический не включены в комплект поставки.
H-DVD5021/ H-DVD5023
71
русский
