ПОДСОЕДИНЕНИЯ
1. Этот аппарат работает от источника пос­
тоянного тока 12 Вс минусом на массе (при
необходимости используйте конвертер).
2. Перед началом подсоединения отклю­
чите источник питания, вынув предохрани­
тель.
3. Подсоедините провода питания аппара­
та к соответствующим цепям автомобиля,
защищенным предохранителями.
4. Подсоедините черный провод к металли­
ческому корпусу автомобиля.
5. Если в ващем автомобиле не ISO разъем,
то вы можете приобрести его в специали­
зированном магазине.
Примечание: неправильное подсоедине­
ние приведет к ликвидации гарантии этого
аппарата.

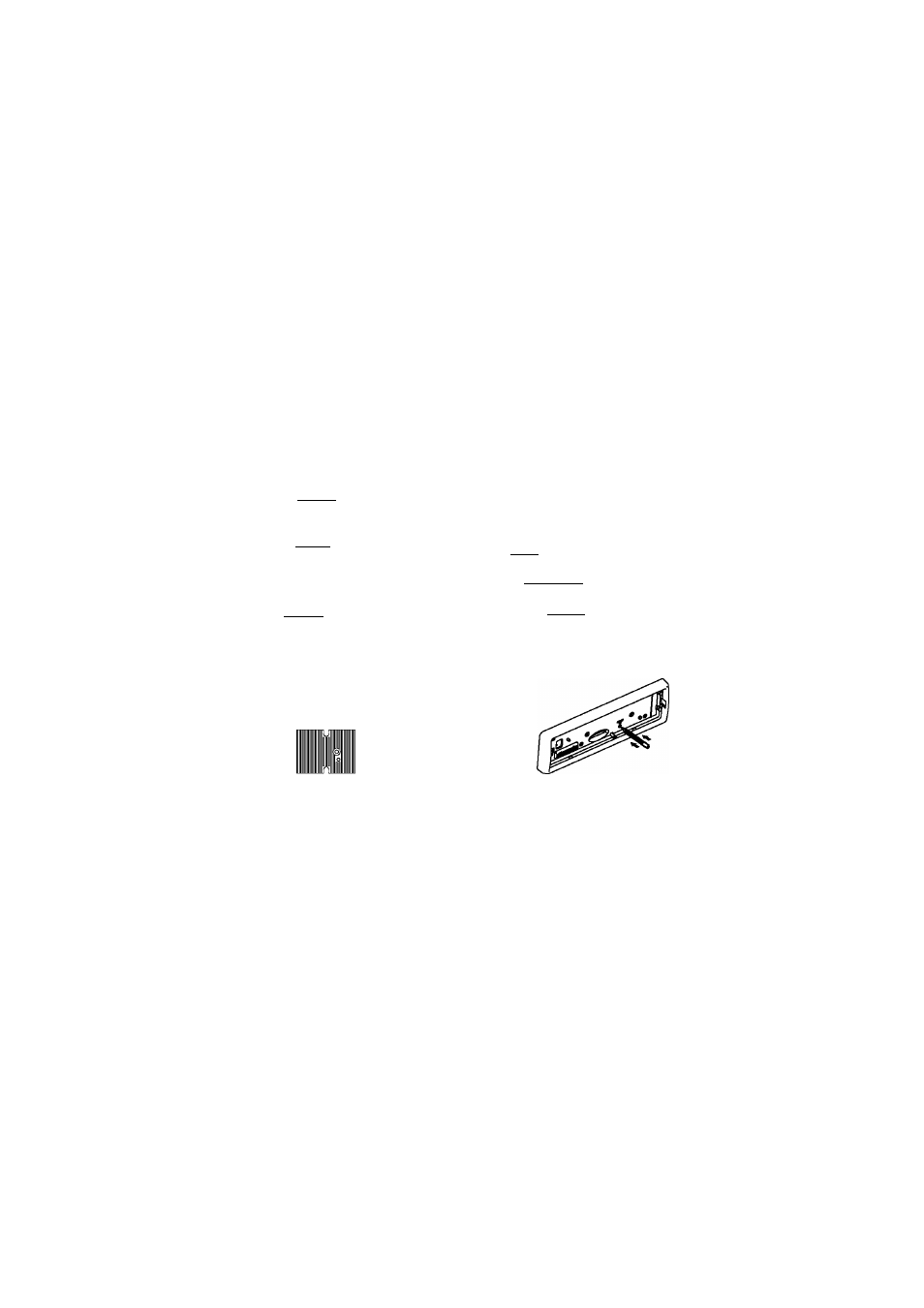

СИСТЕМА С 4-я
ГРОМКОГОВОРИТЕЛЯМИ
ЗАЖИГАНИЕ (+) —
АККУМ(+) -
МАССА
красный
черный
№
тыловой |s^+ зеленый
левый
громкоговор| 1 Гтель
фронтальный
левый
громкоговоритель
№
зеленый/черный
+ белый___________
белый/черный
красный (пр)
белый (лев)
желтый
синий
АНТЕННЫЙ вход
ЛИНЕЙНЫЙ выход
ВИДЕО выход
АВТОМОБИЛЬНАЯ АНТЕННА
фиолетовый
т
фиолетовый/черный .
____________ серый +
серый/черный
тыловой
правый
громкоговоритель
фронтальный
правый
громкоговоритель
Замена предохранителя
При замене перегоревшего предохрани­
теля используйте предохранитель того же
номинала.
ПРЕДОХРАНИТЕЛЬ-
Инициализация системы
Кнопка RESET расположена на проигрыва­
теле (см. рис.) и активируется при помощи
щариковой ручки или любого другого пред­
мета с заостренным концом.Кнопкасброса
активируется в следующих случаях:
- для инициализации системы, когда все
подсоединения заверщены
- если все функциональные кнопки не рабо­
тают
- если на дисплее появился символ «Error»
(«Ощибка»).
Примечание:
Если проигрыватель не начинает нормаль­
ное проигрывание после нажатия этой
кнопки, протрите контакты на тыльной
стороне передней панели хлопчатобумаж­
ной тканью, пропитанной изопропиловым
спиртом.
-
