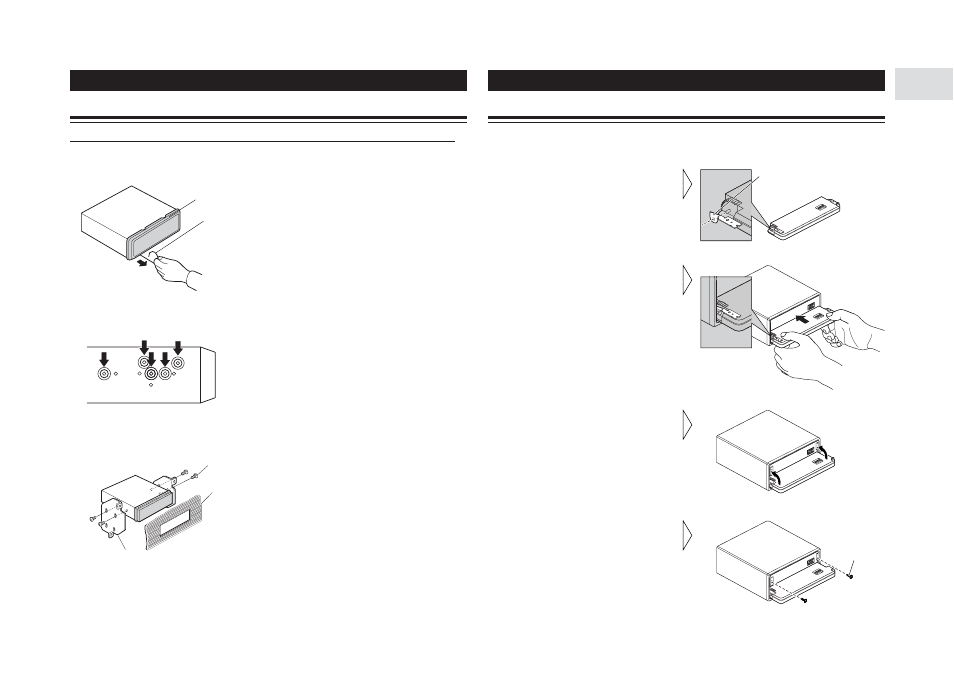

Установка аппарата
Задний монтажный узел стандарта DIN
Установка с использованием нарезных отверстий на боковых сторонах аппарата
1. Выньте раму.
Рама
Вставьте отпирающий стержень в отверстие в нижней части ра
мы и тяните наружу, чтобы вынуть раму. (Когда будете снова
прикреплять раму на место, поверните ее стороной с канавкой
вниз, и прикрепите раму.)
2. Прикрепите аппарат к заводскому монтажному кронштейну.
Выберите положение, в котором нарезные отверстия кронштейна
и нарезные отверстия аппарата совпадают (подогнаны друг к дру
гу), и завинтите винты в двух местах на каждой стороне. В зави
симости от формы нарезных отверстий в кронштейне используй
те либо стяжные винты (5 х 8 мм), либо винты с плоской
поверхностью (5 х 9 мм).
Винт
Приборная панель или консоль
Заводской монтажный кронштейн
Прикрепление передней панели
Если Вы не пользуетесь функцией снятия и прикрепления передней панели, то прикрепите пе
реднюю панель к аппарату при помощи прилагаемых крепежных винтов и защелок.
1. Прикрепите защелки к
обеим сторонам передней панели.
Защелка
2 Приставьте переднюю панель
к аппарату
3. Защелкните защелки в
вертикальном положении.
4. Прикрепите переднюю панель к
аппарату при помощи крепежных
винтов.
Крепежный
винт
