Корпус

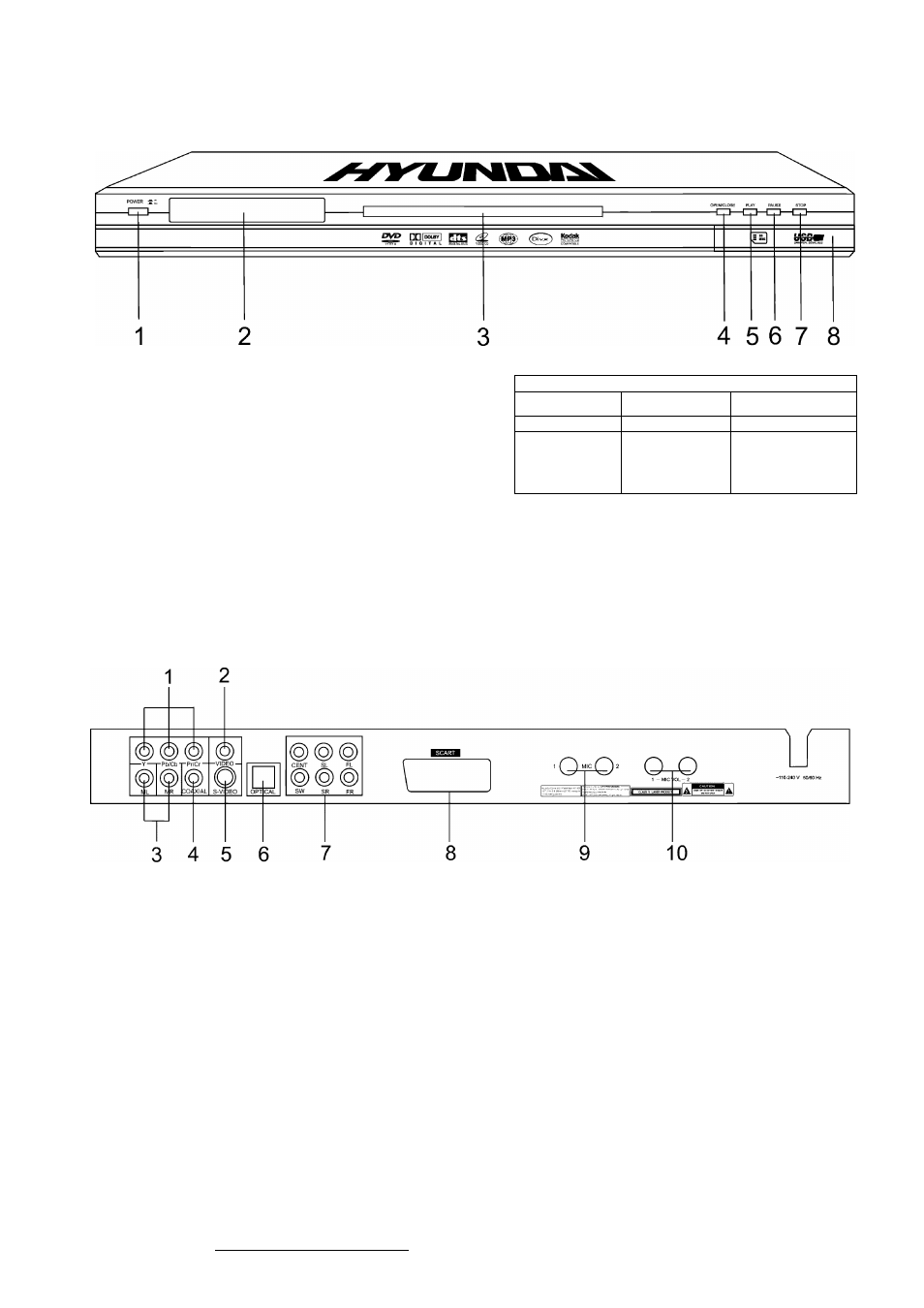

Общий вид передней панели управления DVD-плеера
1. Кнопка включения/ выключения питания
(ожидания) POWER ON/OFF
2. Окно информационного дисплея
3. Лоток для загрузки диска
4. Кнопка открытия/ закрытия дискового
лотка OP
e
N/
close
5. Кнопка воспроизведения PLAY
6. Кнопка паузы PAUSE
7. Кнопка остановки STOP
8. Крышка отсека SD/MMC и USB разъемов
9. USB разъем
10. MS/SD/MMC разъем
------------------------------------------------------------------------1-------------1--------------------------------
1 1 USB 1--------------------- —1
------------------
п
1
1
MS/SD MMC/XD
\
________________
\
10
Общий вид задней панели управления DVD-плеера
1.
2.
3.
4.
5.
6.
7.
8.
9.
Разъем компонентного видеовыхода (Y, Pb/Cb, Pr/Cr)
Разъем композитного видеовыхода (Video)
Разъемы стереофонического аудиовыхода (ML, MR)
Разъем коаксиалъного аудиовыхода (Coaxial)
Разъем видеовыхода S-Video
Оптический выход
Разъем пятиканалъного аудиовыхода 5.1CH (CENT (Центр), SW (Сабвуфер), SR (Правая
тыловая колонка)/ SL (Левая тыловая колонка), FR (Правая фронталъная колонка)/ FL
(Левая фронталъная колонка))
Разъем SCART выхода
Разъемы для микрофонов
10. Регуляторы громкости микрофонов
