Подключение
Внимание: Перед началом подключения DVD-плeepa к другому оборудованию, убедитесь,
что электропитание DVD-плeepa и другого оборудования отключено.
Подключение к видеовыходу

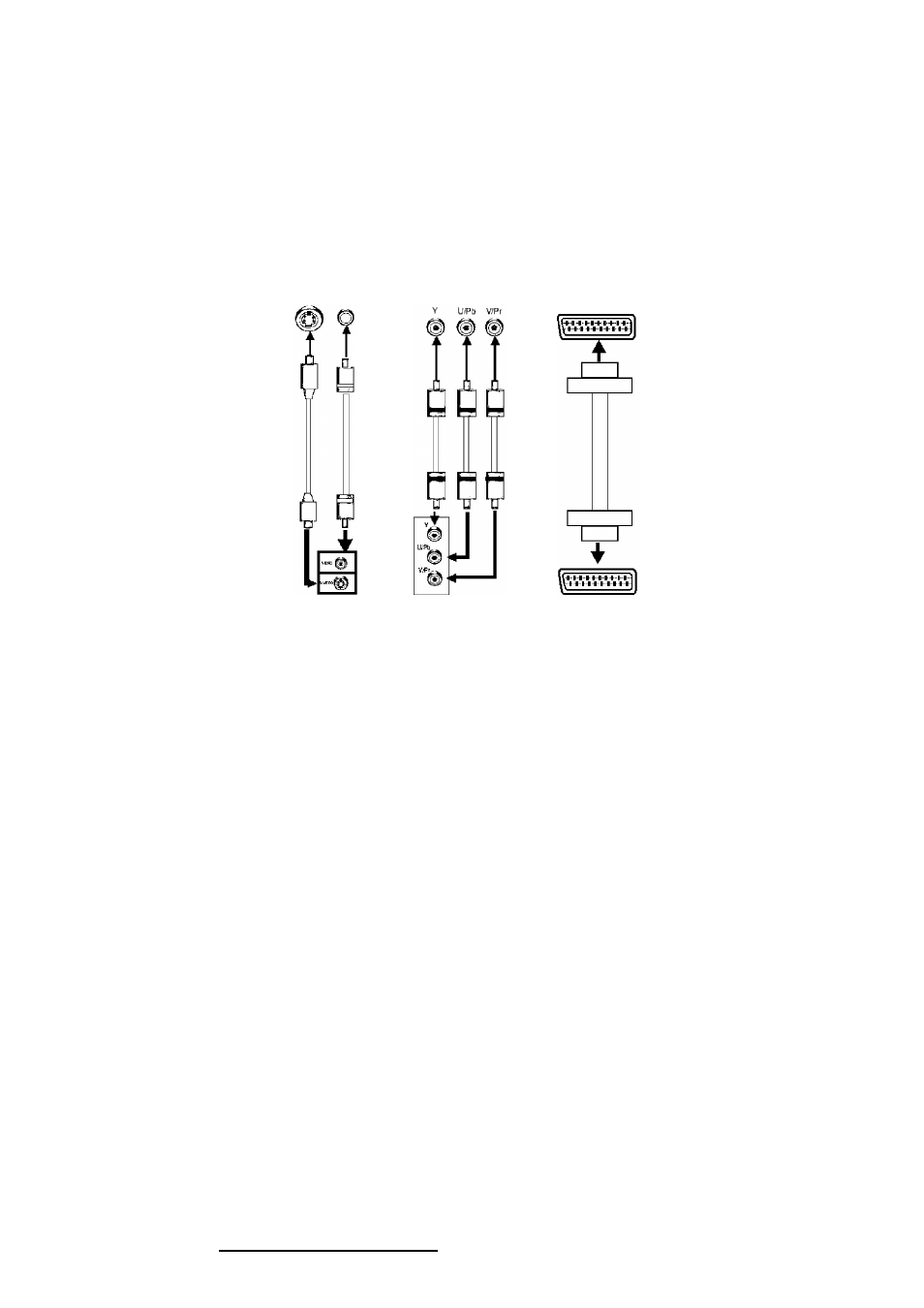

Для данного устройства используется следующая схема подключения.
S-Video Video
Video и S-Video
ВЫХОДА!
Компонентн^1Й
видео вход
Компонентн^1Й
видео выход
SCART
вход
SCART
выход
Полный видеосигнал
Для соединения видеовыхода с входом телевизора или монитора используется один провод
аудио-видеокабеля с желтыми штекерами на концах.
S-Video
Выходной разъем S-Video соединяется с таким же входным разъемом на телевизоре или
мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на телевизоре или мониторе
используются все три провода аудио-видеокабеля.
Разъем SCART
Для подключения разъема SCART к такому же разъему на телевизоре или мониторе
используется 21-проводной кабель SCART.
Примечания:
•
Параметры настройки должны соответствовать тому входному разъему телевизора или
монитора, к которому подключен DVD-проигрыватель
•
Подключать сразу все видеовыходы нельзя - это может ухудшить качество изображения.
•
Хорошее изображение можно получить только при правильном подключении и
корректной настройке системы.
