Индикация состояния
канала связи
Индикация состояния
зон охраны
Индикация
разряда
г
батареи питания L
Индикация состояния
режима охраны________
¡взг
<9
НИВЗ
Цифровой индикатор
текущего времени
времени будильника
времени события
времени старта/осгановки двигателя,
температуры в салоне/двигателя
Пиктограммы индисщии и
управления специальными функциями
Меню программирования
сервисных режимов
автосигнализации
п к»
Е ЮЭ
£1:
Горит постоянно:
1. Принято оповещение
2. Команда отправлена, ожидание ответа
3. Получен ответ от базы после отправки
команды.
Горит постоянно:
1. Система на охране
(включен иммобилайзер)
2
. Система снята с охраны
Индикация заряда батареи
1. Горит постоянно: 50-100% заряда
2. Горит постоянно: 25-50% заряда
3. Мигает: менее 25% заряда
Мигает, если система готовится
автоматически стать на охрану.
Горит постоянно, если система
автоматически встала на охрану.
Мигает - в режиме снято с охраны,
включение зажигания. В режиме Офаны,
тревога от включения зажигания.
<!»■
Мигает при обнаружении
перемещения/наклона автомобиля

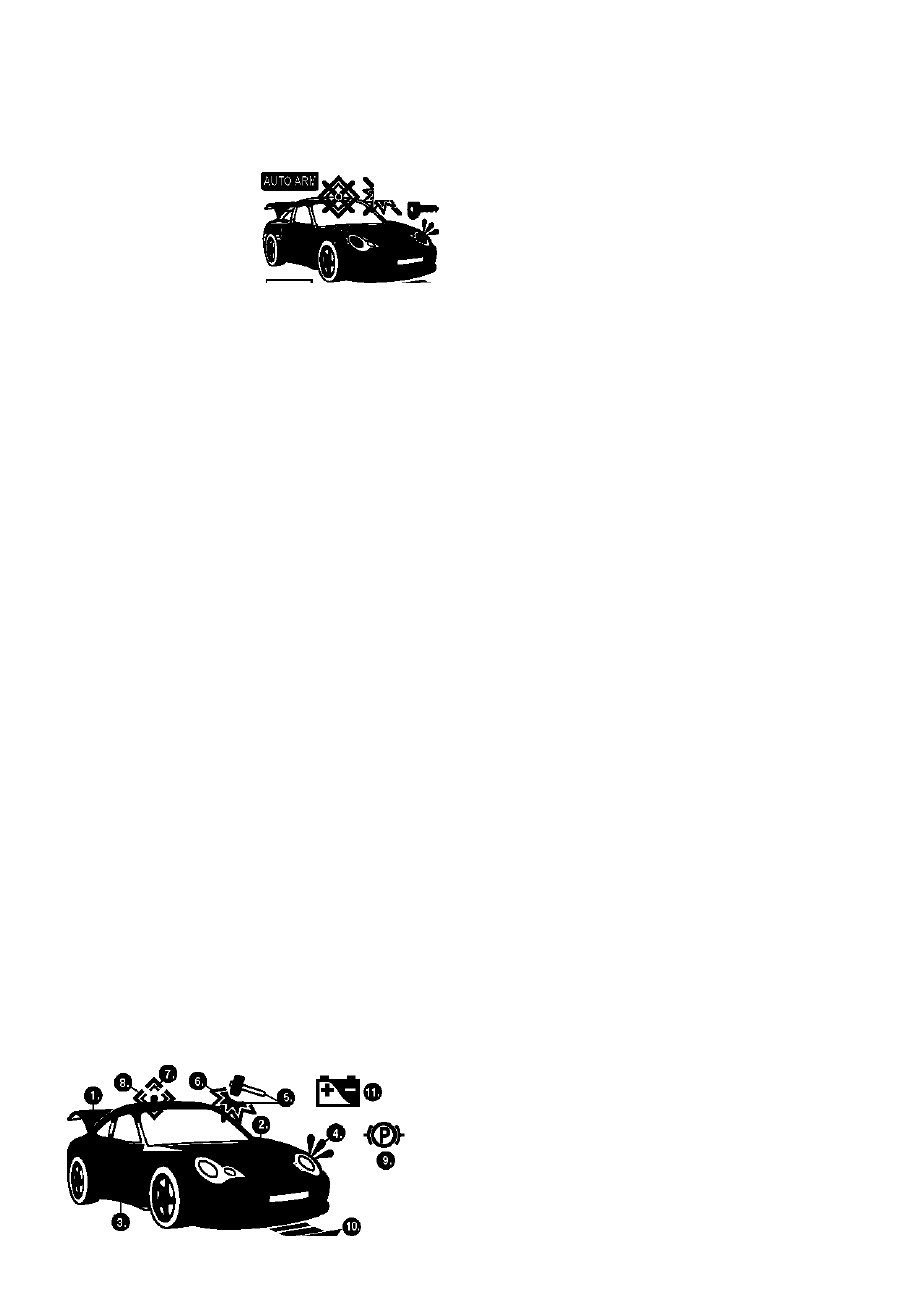

Пиктограммы мигают в режиме охраны:
1. При открытии багажника
2. При открытии капота
3. При открытиидвери
4. Вовремя световой сигнализации
5. Предварительныйуровеньдатчикаудара
5.+6.Тревожныйуровеньдатчикаудара
7. Предварительныйуровеньдоп.датчика
7.+8.Тревожныйуровеньдоп.датчика
9. Нажатапедальтормоза
10. Обнаружено перемещение/наклон автомобиля
11. Критическое понижение напряжения бортовой сети
т
Выбор пиктограммы - пуск/ останов двигателя
Мм'ает - во время подготовки к запуску двигателя,
Круппся - двигатель работает
Мм'ают обе пиктограммы - двигатель остановлен
по техническим причинам.
Выбор пиктограммы - режим работы сирены
1. Выключить предупредтельные и тревожные сигналы
2. Выключить только предупредительные сигналы
3. Включить все сигналы по техническим причинам
Выбор пиктограммы - вкл / выкл. звука брелока.
"
1т-сигналы брелока выключены.
2. включен предварительный уровень датчика удара
3. Выключены предв. и тревожный уровни датчика удара.
Выбор пиктограммы - вкл./откл. доп. датчика
1. Доп.датчик включен
2. Выключен предварительныйуровеньдоп.датчика
3. Выключен предв. и тревожный уровни доп. датчика
Выбор пиктограммы - Установка времени запуска
двигателя, установка ежедневного запуска двигателя,
^ановка температуры запуска, установка температуры
останова, установка времени прогрева.
Пиктограмма «START» светитоя в случае:
- Включен автостарт двигателя повремени (суточныйтаймер);
- Включен автостарт двигателя по температуре;
- Включен периодический автостарт двигателя.
Выбор пиктограммы - вкл./откл. режима Anfl-HI Jack
Пиктограмма постоянно отображает состояние режима.
1-^
Выбор пиктограммы-Контроль связи, состояния
СКСм
системы, просмотртревожныхсобытий
*—*
Пикгограмиасявтится-вовремяприемаданныхотбазы.
Выбор пиктограммы - вкл./откл. таймерного канала №1-4
Пиктограммы светятся в течение работы соответствующего
таймерного канала, гаснут при отключении соответствующего
ВВУПвВВ таймерногоканала.
Выбор пиктограммы-режим техобслуживания.
1ш1
Пиктограмма светится постоянно, если включен режим
техобслуживания.
Выбор пиктограмм осуществляется многократным нажатием кнопки «3».
В большинстве случаев включение режима производится кнопкой «1»,
а выключение кнотюй «2».
