Подключение
Предостережение:
Перед началом подключения DVD-плеера к другому оборудованию, убедитесь, что электропитание
DVD-плеера и другого оборудования отключено.

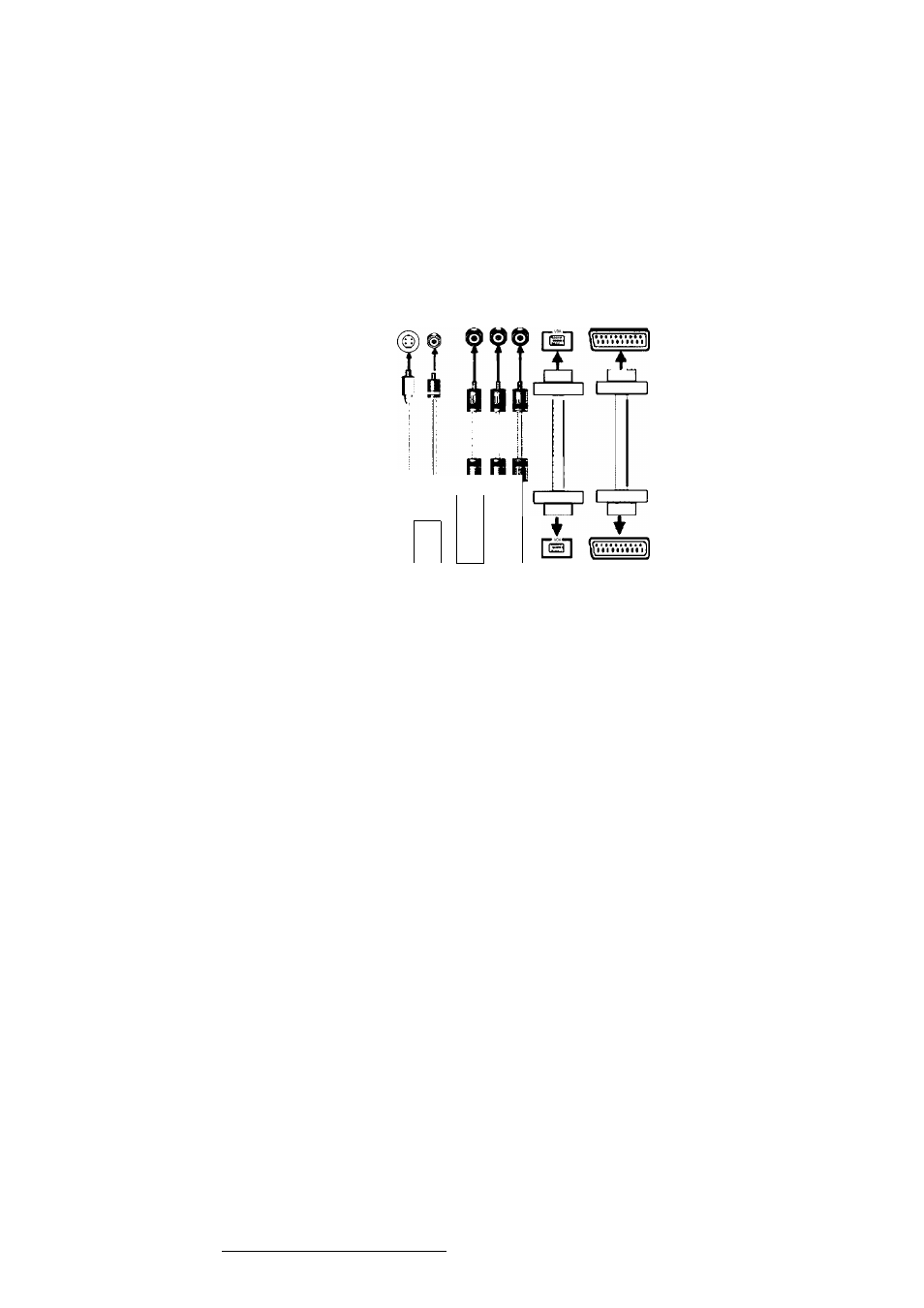

Подключение к видеовыходу
Для данного устройства используется следующая схема подключения.
Video Y Pb/Cb
VGA SCART вход
S Video
Pr/Cr вход
9
®
СЬ/РЬ
1
"-0
Ж" 0
ш
Video и Компонентный VGA SCART выход
S-Video видео выход выход
Полный видеосигнал
Для соединения видеовыхода с входом телевизора или монитора используется один провод аудио
видеокабеля с желтыми штекерами на концах.
S-Video
Выходной разъем S-Video соединяется с таким же входным разъемом на телевизоре или мониторе
посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на телевизоре или мониторе
используются все три провода аудио-видеокабеля.
Разъем VGA (имеется не на всех моделях)
Для подключения разъема VGA к такому же входному разъему на телевизоре или мониторе
используется кабель VGA.
Разъем SCART (имеется не на всех моделях)
Для подключения разъема SCART к такому же разъему на телевизоре или мониторе используется
21-проводной кабель SCART.
Примечания:
• Параметры настройки должны соответствовать тому входному разъему телевизора или
монитора, к которому подключен DVD-проигрыватель
• Подключать сразу все видеовыходы нельзя - это может ухудшить качество изображения.
• Хорошее изображение можно получить только при правильном подключении и корректной
настройке системы.
русский
