Подсоединение кабелей к гнездам для подключения – Инструкция по эксплуатации Kenwood KDC-W6031
Страница 33
Pyccкий
|
33

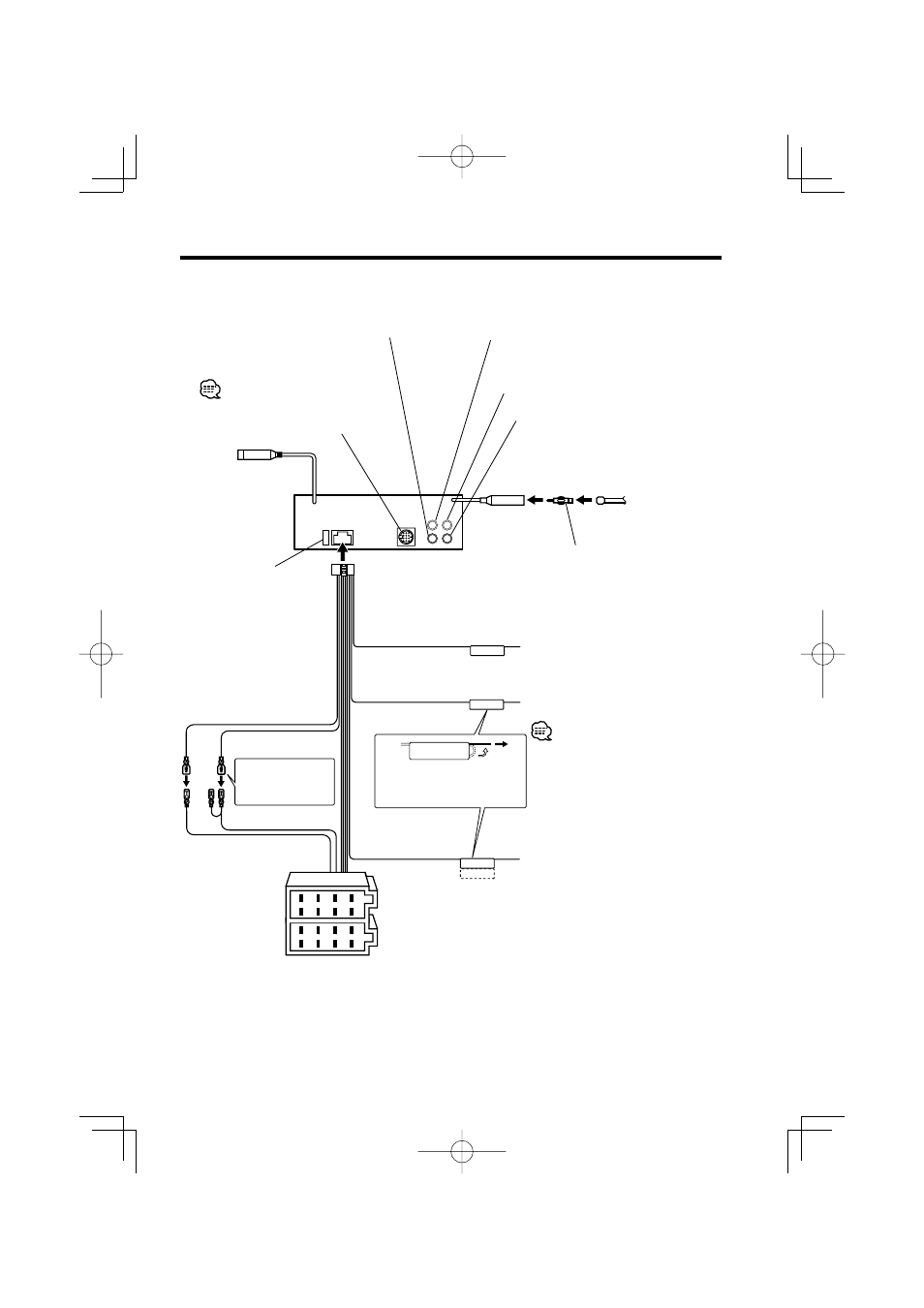

Подсоединение кабелей к гнездам для подключения
£
У
О
{
x
И
З
n
£
У
О
{
x
И
З
n
1/
*° " /
/° " /
8/° " /
Задний правый вывод (Красный)/
Правый выход сабвуфера (Красный)
Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)
Передний левый выход (Белый)
Передний правый выход (Красный)
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Провод управления
питанием/ управления
моторизированной
антенной (Cиний/Белый)
Kабель пpиглyшeния TEL
(Кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем
питания, который не входит в комплект
поставки, или к выводу управления
антенной в автомобиле.
Подсоедините к заземленному выводу,
когда зазвонит телефон или во время
разговора.
Штепсель А–7 (Красный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
К внешнему дисплею/
пульту дистанционного
управлния
Смотрите
следующую
страницу
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по ее
эксплуатации.
Провод управления внешнего
усилителя (Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.
Вход управления автоматическим
проигрывателем дисков KENWOOD
Для подсоединения
автоматического проигрывателя
дисков прочитайте инструкцию
по эксплуатации автоматического
проигрывателя дисков.
