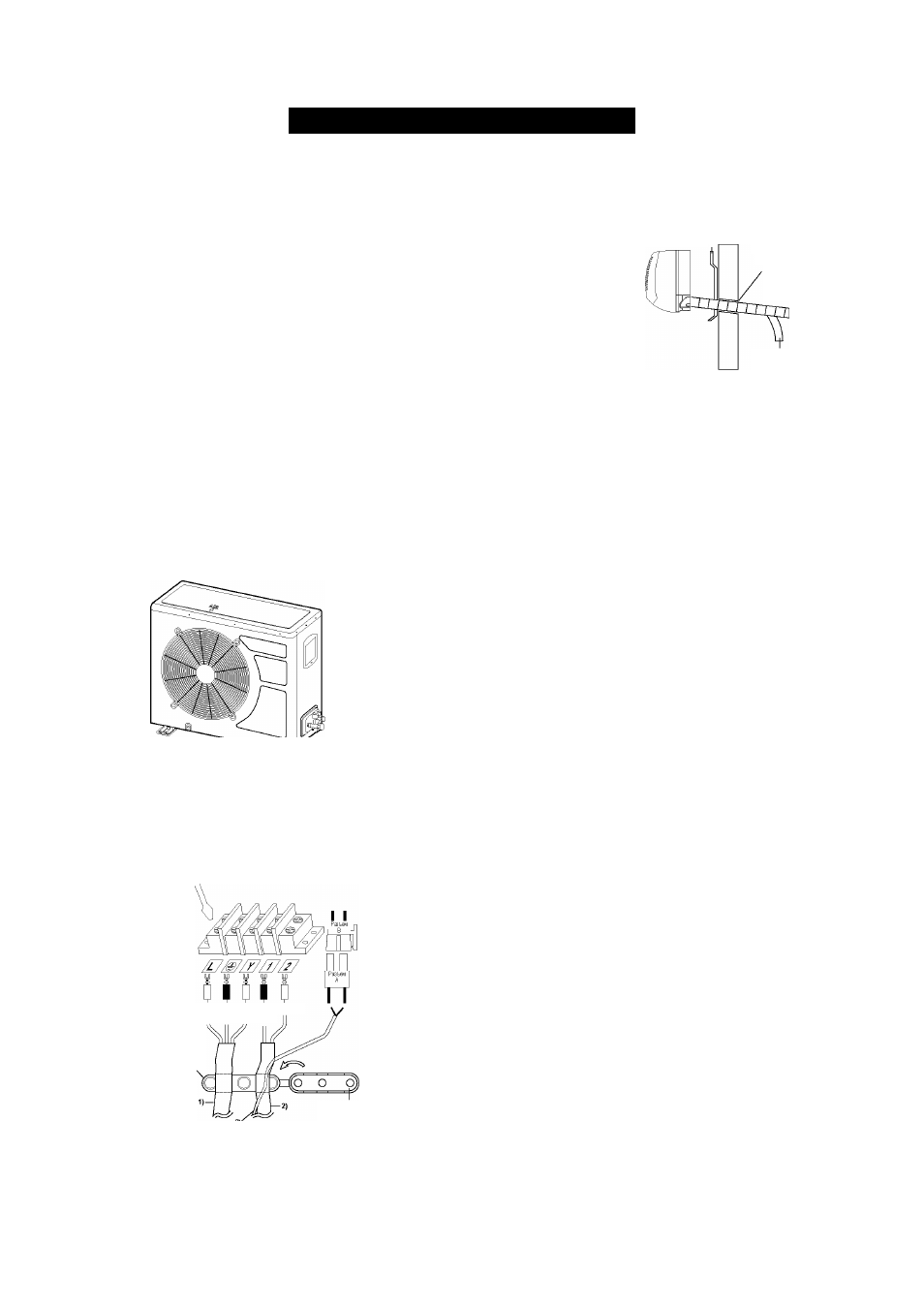

УСТАНОВКА (ПРОДОЛЖЕНИЕ)
ПОДСОЕДИНЕНИЕ ДРЕНАЖНОГО ШЛАНГА
Для подсоединения дренажного шланга следуйте нижеприведенной процедуре:
1. Подсоедините удлиняющий кусок дренажного шланга к
дренажному шлангу, выходящему из комнатного блока,
ослабив хомут на удлиняющей части с использованием
крестообразной отвертки, соединив оба шланга и
затем вновь затянув хомут.
Кро
1-111
Л'
ен
2. Пропустите дренажный
шланг наружу с
наклоном вниз. Если в
комнате имеются
открытые участки
дренажного шланга,
обязательно обеспечьте
их надежную
теплоизоляцию, чтобы
конденсирующаяся влага
не повредила стены или
мебель и не вступила в
контакт с цепями электропитания. Также не
создавайте и не допускайте образования сифона
дренажном шланге.
Заделайте
замазкой
Дренс1:>1^ный
шланг
ПОДСОЕДИНЕНИЕ К НАРУЖНОМУ БЛОКУ КАБЕЛЯ ЭЛЕКТРОПИТАНИЯ, СОЕДИНЯЮЩЕГО
КОМНАТНЫЙ/ НАРУЖНЫЙ БЛОКИ
Кабель электропитания, соединяющий комнатный и наружный блоки, используется для подачи сетевого напряжения от комнатного блока
к наружному. Для монтажа кабеля электропитания воспользуйтесь следующей процедурой.
1. Выверните винт крепления крышки отсека для
подключения
питания
на
наружном
блоке.
Для
доступа
к зоне подсоединения снимите крышку отсека.
Крышка отсека
для подключения
питания
Пролустите кабель электропитания, соединяющий
комнатный и наружный блоки, через отверстие в
наружном блоке и через держатель кабеля. Для
закрепления кабеля в держателе ослабьте винт на
держателе, пропустите кабель через держатель, затем
затяните винт. Пожлуйста, убедитесь в том, что
результаты операции соответствуют нижеприведенному
рисунку.
- Коричневый
- Желт
1
^
1
й/ Зеленый
- Синий
- Синий
- Черный
3. Для подсоединения проводов ослабьте винты в блоке
клемм и вставьте в клеммы провода правильного
цвета в соответствии с рисунком. Подсоедините
коричневый провод к контакту, помеченному буквой
“I”, желто-зеленый провод к контакту с символом ^ ”
голубой провод-к контакту с буквой “У”, белый провод
к контакту с цифрой “1” и черный провод- к контакту с
цифрой “2”.
кабельныйзажим! (низ)
Ко
P
Ë
чн
е
в
ы
й Желтый Синий Черный
П /Зелены^ I Синий
кабельнькезажим (верх)
ПРИМЕЧАНИЯ:
• Перед тем, как монтировать кабель электропитания,
соединяющий комнатный и наружный блоки, убедитесь в
том, что сетевой шнур комнатного блока не включен в
розетку.
• При подсоединении проводов убедитесь в том, что они
полностью вставлены в зажимы и обеспечьте, чтобы
неизолированная часть медных проводов выступала из
зажимов на минимально возможное расстояние.
Невыполнение этих требований может привести к
короткому замыканию, перегреву соединения или
отсутствию питания на блоке и тому подобное.
• При прокладке кабеля питания между комнатным и
наружным блоками обязательно соблюдайте местные
электротехнические правила и нормы.
