Дополнительная звукоизоляционная
защита
Поставляемые защитные средства в состоянии
обеспечить качественную звукоизоляцию
оборудования в любых условиях эксплуатации.
Изоляцию накладывают после установки и
выравнивания посудомоечной машины.

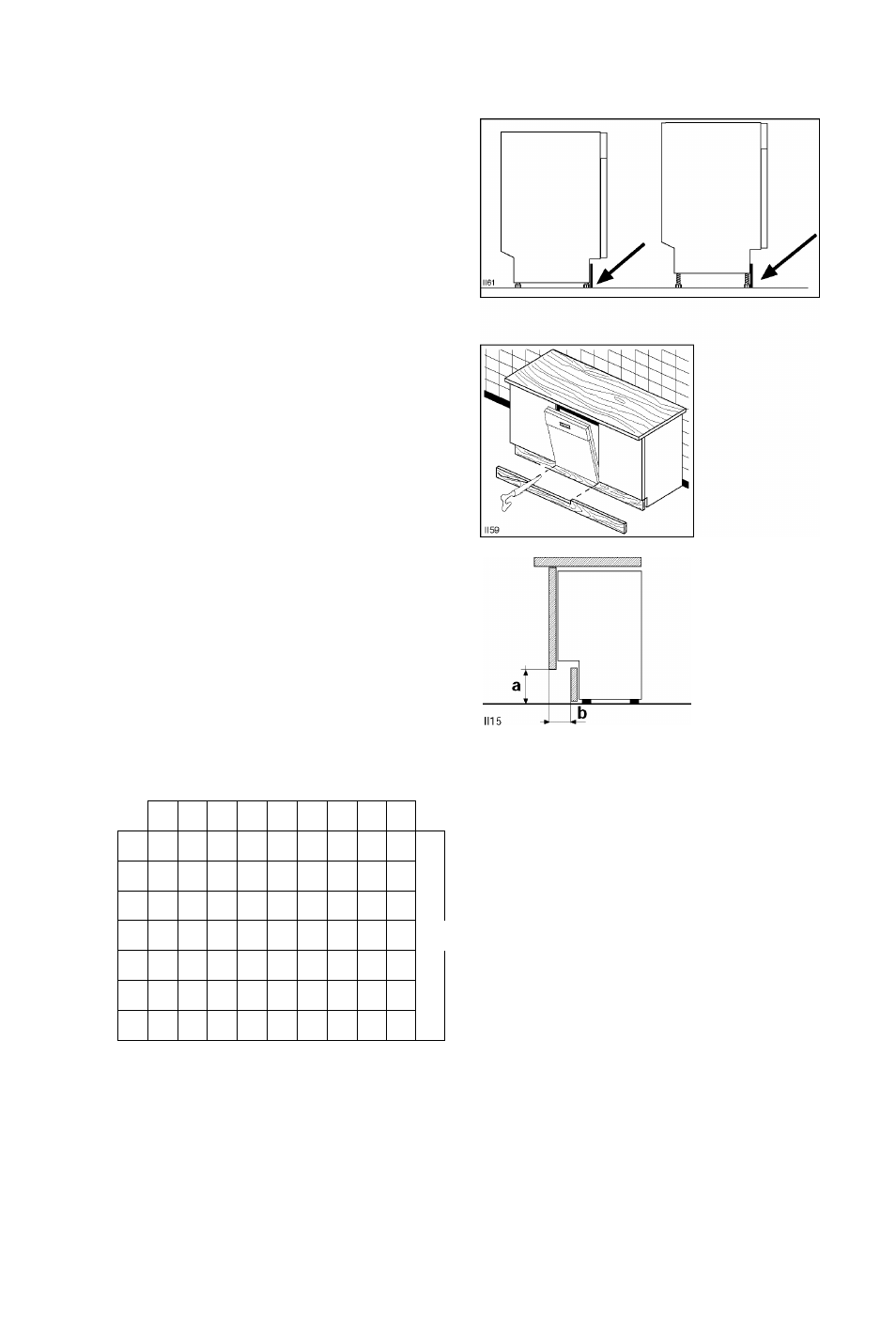

Наложение изоляции выполняют как показано на
рисунке, обеспечив тщательное выравнивание по
уровню пола.
Подбор размеров плинтуса
в некоторых случаях для обеспечения полного
раскрытия дверцы требуется выпилить часть
плинтуса, как показано на рисунке.
На основании размеров (а) и (Ь) из
нижеприведенной таблицы можно получить
высоту (X) выполняемого в плинтусе среза.
в таблице приведены общепринятые стандартные
размеры, применяемые в мебельном
производстве.
со
I
со
>,
с;
Высота (а)*
170 160 150 140 130 120 110 100 90
40
136 131 125 118 110 100 93 85 75
50
135 131 125 118 110 102 92 85 75
60
137 132 125 118 110 102 94 85 75
70
138 134 128 120 110 104 95 85 75
X
80
/
139 130 124 115 105 98 88 78
90
/
/
138 129 120 110 100 90 80
100
/
/
/
135 125 115 105 95 85
600 мм
(минимальный)
--------- ►!_
1
£
X
Размеры среза
плинтуса
