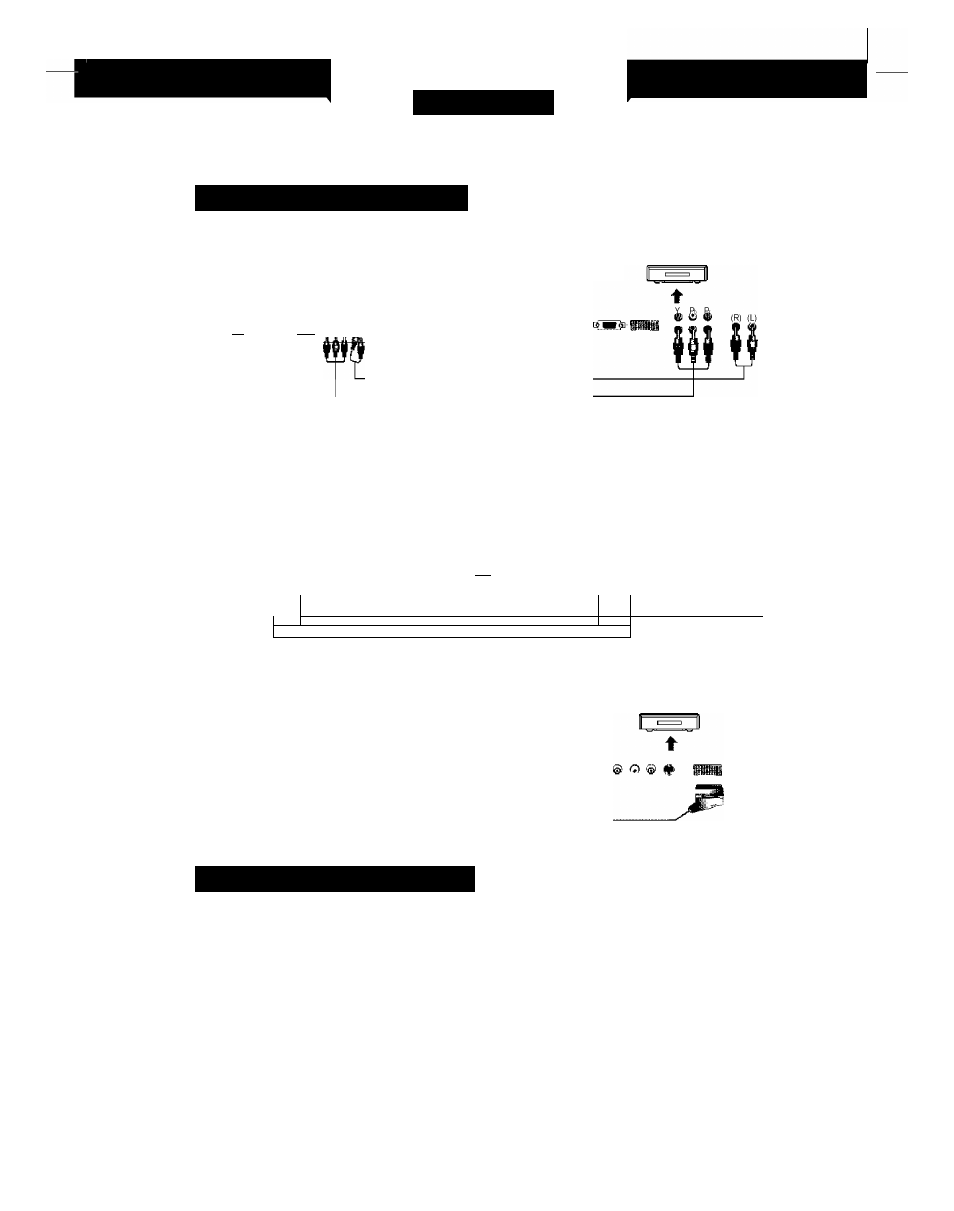

Подключение
Подключение DTV приемника
• Подключение к компонентному тепминалу
Соединительные терминалы других устройств различаются в зависимости от производителя и
модели.
<DTV-приемника>
JWÌI -аша?. 5i5Ì 2” *
<Вид монитора сзади>
Компонентный аудиокабель
Компонентный соединительный кабель
1. Подсоедините внешний кабель от видео выхода DTV-приемника к компонентному терминалу 2 (У, РБ,РР) монитора.
2. Подсоедините аудио кабель от аудио выхода ОТУ-приемника к компонентным аудио входам 2 (левый и правый)
монитора.
* Терминалы на выходе ОТУ-приемника могут быть промакированы У, РБ,РР или У, СВ, СР зависимости от продукта.
• Подключение к терминалу ПК
<DTV-приемника>
шт igk i
<Вид монитора сзади>
Ш О Ф (R) (L)
^ ^ ф
\ Аудио кабель
DVI кабель
Аудио кабель
D-Sub кабель
■ Некоторые ОТУ-приемники (8е1-Тор-Вох) оборудованы ПК соединителем (О-ЗиЬ 15р1п) вместо компонентного выхода.
■ Подсоединте аудио кабель от аудио выхода ОТУ-приемника к аудио входу для ПК на мониторе.
■ Подключите аудио выход на приемнике к аудио ПК входу на ЖК ТВ с помощью аудио кабеля.
• Подключение к Скарт-терминалу <DTV-приемника>
<Вид монитора сзади>
SCART-кабель
‘‘S i
j«
!¥
С*
Подсоедините Скарт- терминал монитора и DTV-приемника с помощью Скарт-кабеля.
Просмотр DTV проигрывателя
1. Включите монитор и нажмите пульте ДУ.
2. С помощью ^ выберите “Компонент 1/2”. СО
tp
• Если было установлено соединение с D-Sub 15pin, то выберите ПК
• Если подключение - через DVI, выберите “DVI”.
• Если было установлено соединение со Скарт-терминалом, то выберите SCARTI или SCART2.
3. Включите DTV -приемник и выбрать нужный канал.
С 20 )
