48 Aera 500 Краткая инструкция для пилотов
возврат к автоматической последовательности путевых точек маршрута:
1) Находясь на «
домашнем» экране, коснитесь пиктограммы HSI/Panel (инди-
катор HSI/ панель) или Active FPL (активный план полета).
2) Коснитесь пиктограммы Menu (меню).
3) Коснитесь опции меню ‘ Release Hold’ (отпустить блокировку) (появляется
только при навигации с помощью функции “ Direct To” или плана полета).
2.3 вертикальная навигация (VNAV)
Функция VNAV обеспечивает настройки для вертикальной навигации. Эти
настройки позволяют создать трехмерный профиль от текущего местоположе-
ния и высоты до конечной (целевой) высоты в заданном местоположении.
Когда профиль VNAV определен, устройство информирует пилота о продвиже-
нии по профилю с помощью сообщений. Панель на индикаторе HSI (при нали-
чии) показывает профиль VNAV.
Функция вертикальной навигации может быть использована только во время
навигации “
Direct To” или движения по плану полета при скорости относительно
земли более 35 узлов.
Сообщение “ Approaching VNAV Profile” (приближение к профилю VNAV) появ-
ляется за минуту до начальной точки снижения. Угол спуска блокируется для
предотвращения изменений скорости, чтобы самолет не отклонился от профиля.
Функция
VNAV не учитывает изменения скорости относительно земли, которые
могут происходить при переходе с уровня полета до более высокого или низкого
уровня.

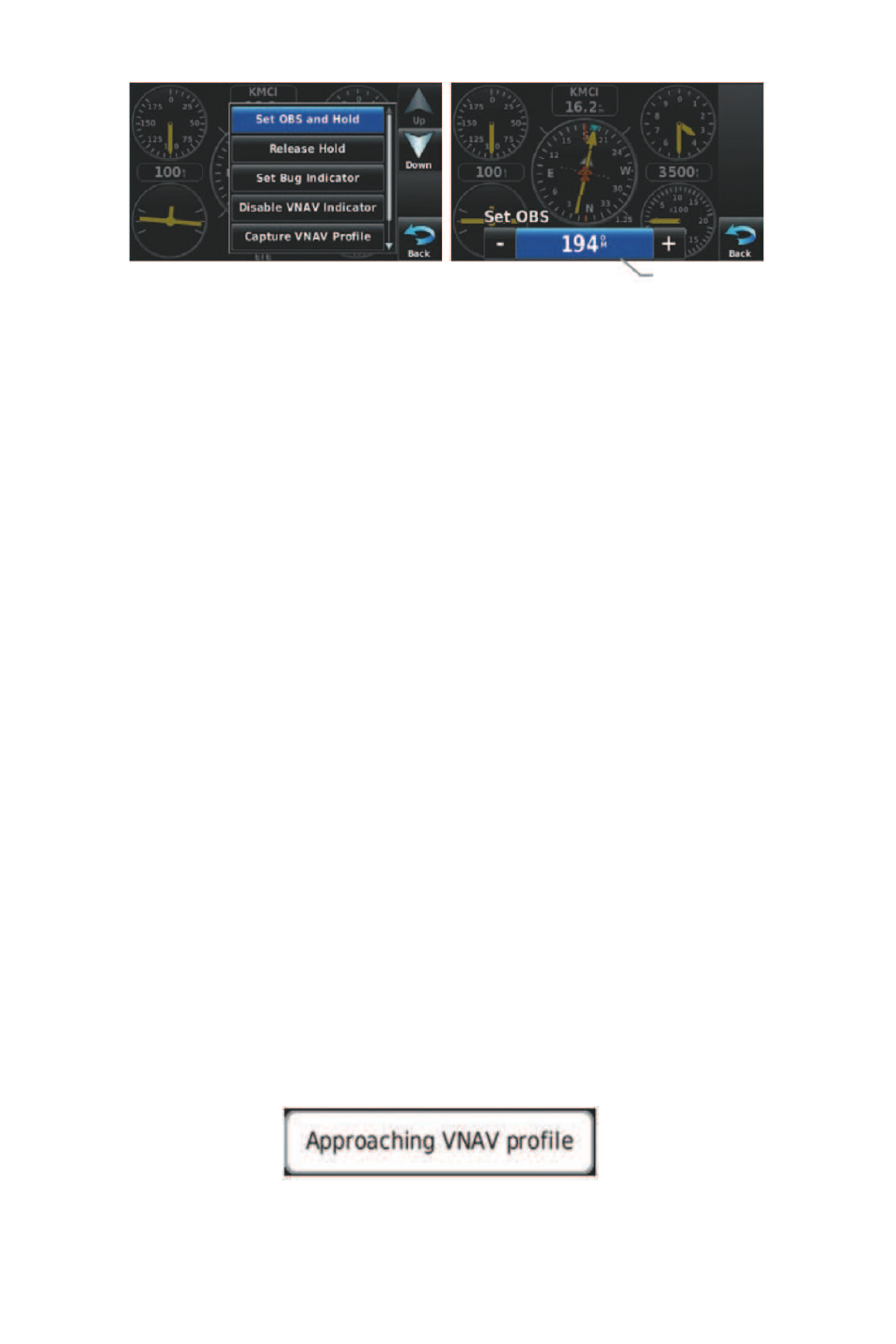

Рис.: “Approaching VNAV Profile” (приближение к профилю VNAV)
Рис.: Меню опций «Индикатор HSI/
приборная панель»
Рис.: Настройка OBS
Кнопка “Radial” (азимут)
