Русский
Травссбсрник
Снятие травсоборника

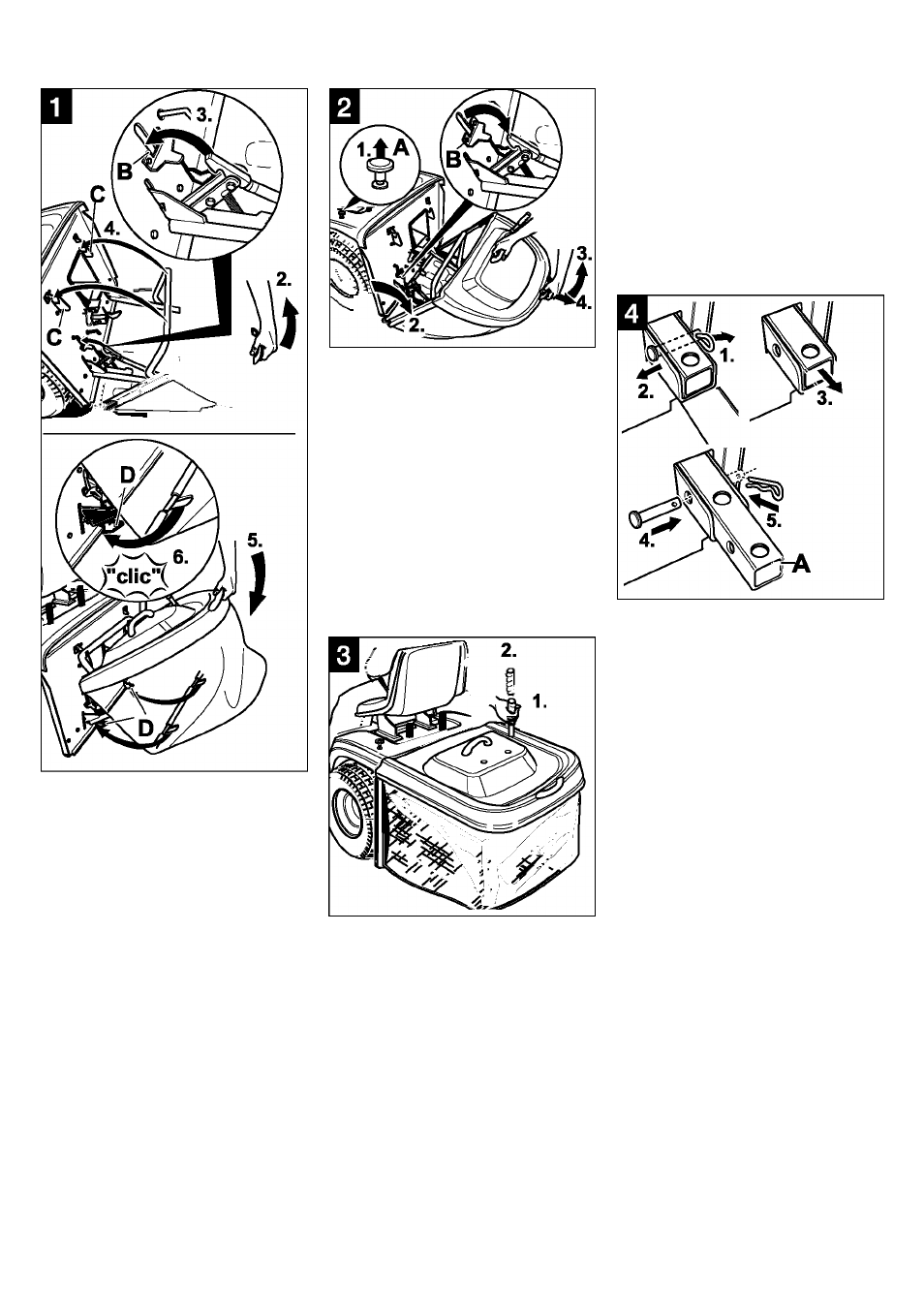

Рисунок 2
Ж
Внимание!
Расцепляющий рычаг (А)
для отсоединения корзины
травосборника можно
приводить в действие только,
если корзина закрыта.
■ Потянуть за расцепляющий
рычаг (А) для отсоединения
корзины травосборника.
Травосборник откроется
-верхней части.
■ Удерживая за обе ручки,
приподнять травосборник
сзади, чтобы извлечь
из крепления (В).
■ Снять полностью траво
сборник движением назад.
Очистка травосборника
от травы
Рисунок 3
Срезанная трава остается
лежать на земле или звучит
звуковой сигнал контроля
заполнения (в виде опции):
■ Выключить режущий механизм.
■ Включить стояночный тормоз.
■ Потянуть рычаг из травосбор
ника вверх до упора.
■ Передвинуть рычаг вперед,
чтобы открыть травосборник.
Закрывание
травосборника
■ Передвинуть рычаг назад,
чтобы травосборник зафикси
ровался.
■ Передвинуть рычаг назад,
чтобы травосборник зафикси
ровался.
Движение с прицепом
Рисунок 4
Двигаться можно только
c выключенным режущим
механизмом!
■
Снимите травосборник.
■ Присоедините прицеп
к сцепному устройству (A)
и зафиксируйте его.
Чистка травосборника
Ж
Внимание!
не пользуйтесь очист^ительными
у^трой^т-ва^ми, работающими под
высоким давлением, это может
привести к повреждениям мещка
т^равосборника.
Проще всего выполнить чистку
травосборника сразу же после
окончания скашивания травы.
■ Снять травосборник
иосвободить его от травы.
■ мешок травосборника можно
помыть с помощью сильной
струи воды из садового шланга.
■ Перед следующим использо
ванием травосборник
необходимо тщательно
высушить.
