Установка
•
Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.
Осторожно
При установке данного устройства в автомобиле не
снимайте переднюю панель.
Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.
1
* Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
Выдвиньте монтажный стакан из основного
блока (см. “Удаление” на страница 27). Вставьте
монтажный стакан в приборную панель и
зафиксируйте его с помощью металлических
хомутов.

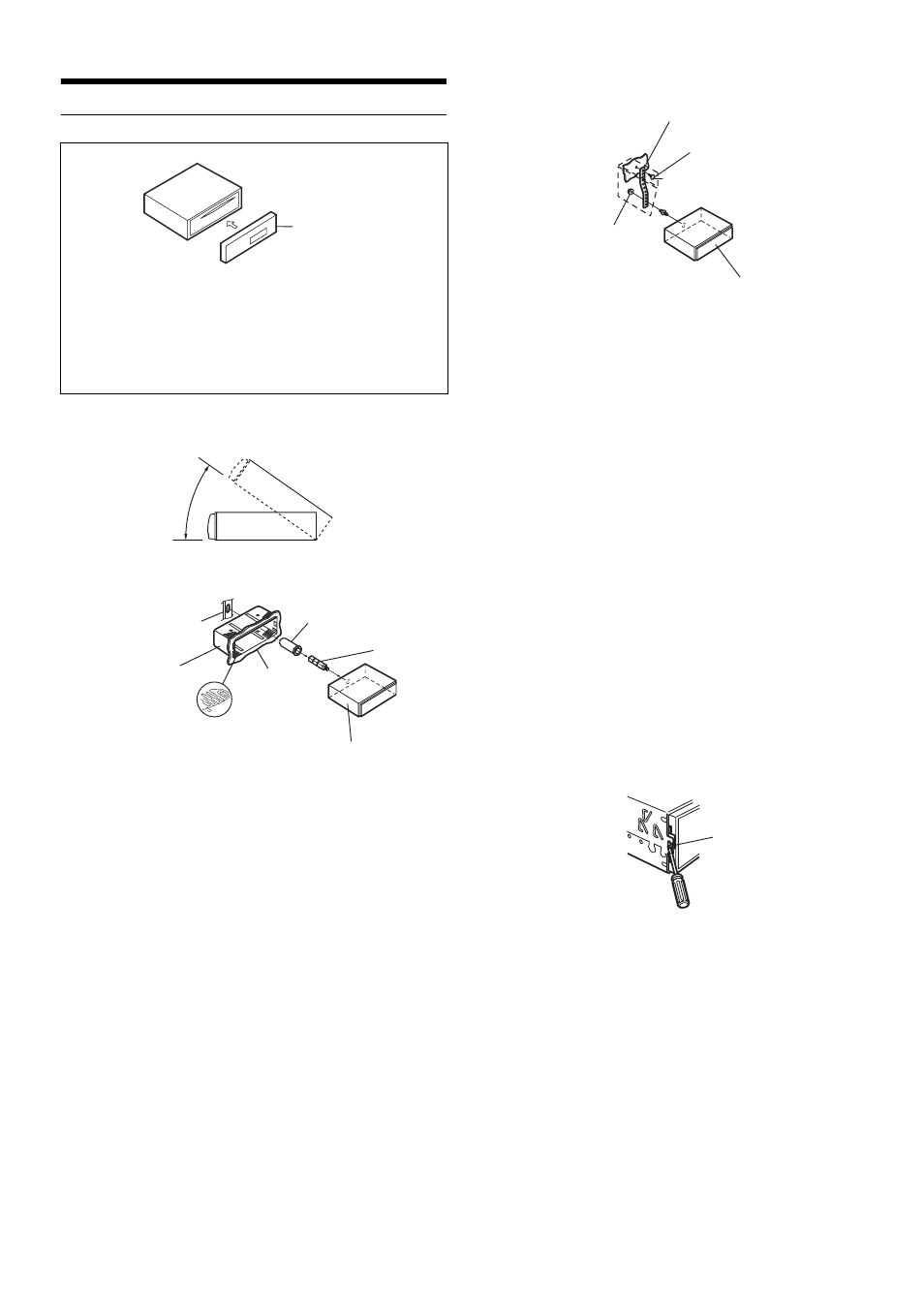

Съемная передняя
панель
Не более 35°
Монтажный стакан
(в комплекте)
Резиновый колпачок
(в комплекте)
Устройство
Нажимные пластины
*
Кронштейн
Шестигранный болт
(в комплекте)
Приборная
панель
2
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства
CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/
CDE-9872RM/CDE-9872RE и наденьте на болт
резиновый колпачок. Если автомобиль не
оборудован кронштейном, укрепите на главном
блоке металлическую монтажную полосу (не
предоставляется). Подключите все выводы
устройства CDE-9874R/CDE-9874RR/CDE-9874RB/
CDE-9872R/CDE-9872RM/CDE-9872RE в
соответствии с описанием, представленным в
разделе ПОДКЛЮЧЕНИЕ.
•
В месте крепления к корпусу используйте
соответствующий шуруп*.
3
Вставьте устройство CDE-9874R/CDE-9874RR/
CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE
в приборную панель. После установки
устройства убедитесь в том, что стопорные
штифты целиком сидят в нижнем положении.
Для этого сильно нажмите на устройство,
одновременно толкая стопорный штифт вниз с
помощью маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не
позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.
∗
Металлическая монтажная полоса
Шестигранная
гайка (M5)
Двухсторонний болт
Шуруп
Устройство
Стопорный штифт
