— 44 —

Py

ccкий

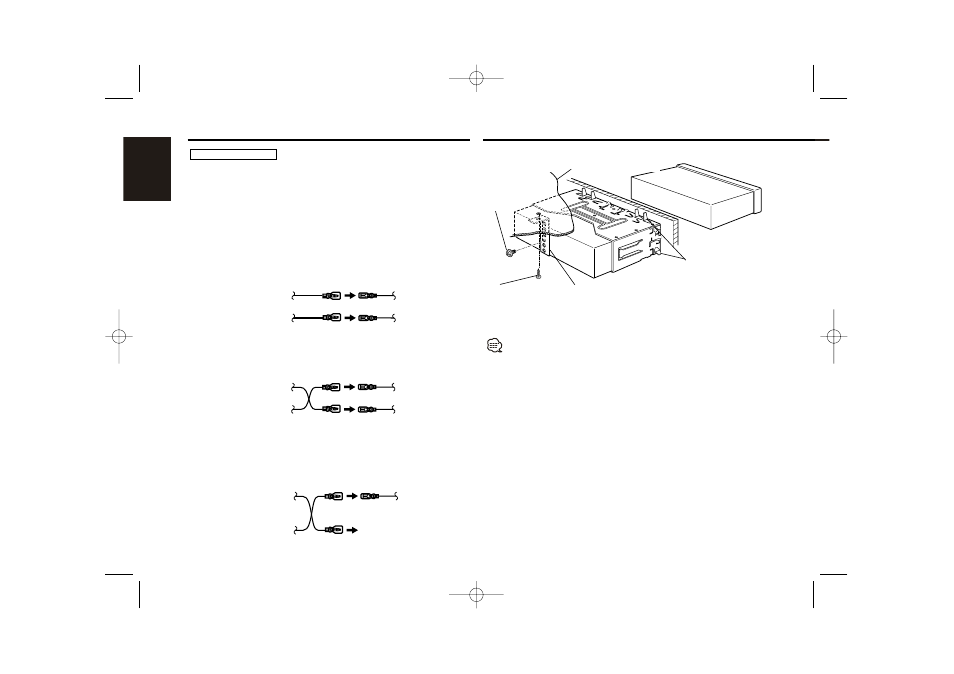

Присоединение разъема ISO

Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в пункте 1.
Eсли штыри разъема ISO расположены соответственно пункту 2 или
3, следует провести соединение в соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении кабеля для установки
этого аппарата в автомобилях фирмы Volkswagen, как показано внизу на
Рис.2.

2ПРEДУПРEЖДEНИE

1 (Cтандартная настройка) Штепсель А-7 (красный) автомобильного

разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.

2 Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к

источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.

3 Штепсель А-4 (желтый) автомобильного разъема ISO не

подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).

Подсоедините к источнику
питания, который может
включаться и выключаться
от ключа зажигания.

Cледует проверить, что аппарат прочно установлен на месте. Eсли
аппарат укреплен неустойчиво, это может привести к
неисправности (например пропуск звука).

Cледует согнуть
выступы сборочной
части с помощью
отвертки или
подобного
инструмента и
прикрепить ее на
место.

Металлическая
сборочная лента
(можно купить в
магазинах)

Резьбонарез
ающий винт
(можно
купить в
магазинах)

Противопожарная перегородка
или металлическая опора

Винт (M4x8)
(можно
купить в
магазинах)

Аппарат

Автомобиль

Kабель зажигания (Kрасный)

Kабель батареи (Желтый)

Штепсель А-7
(Kрасный)

Штепсель А-4
(Желтый)

Аппарат

Автомобиль

Kабель зажигания (Kрасный)

Kабель батареи (Желтый)

Штепсель А-7
(Kрасный)

Штепсель А-7
(Kрасный)

Штепсель А-4
(Желтый)

Аппарат

Автомобиль

Kабель зажигания (Kрасный)

Kабель батареи (Желтый)

Подсоединение кабелей к гнездам для
подключения

Установка
