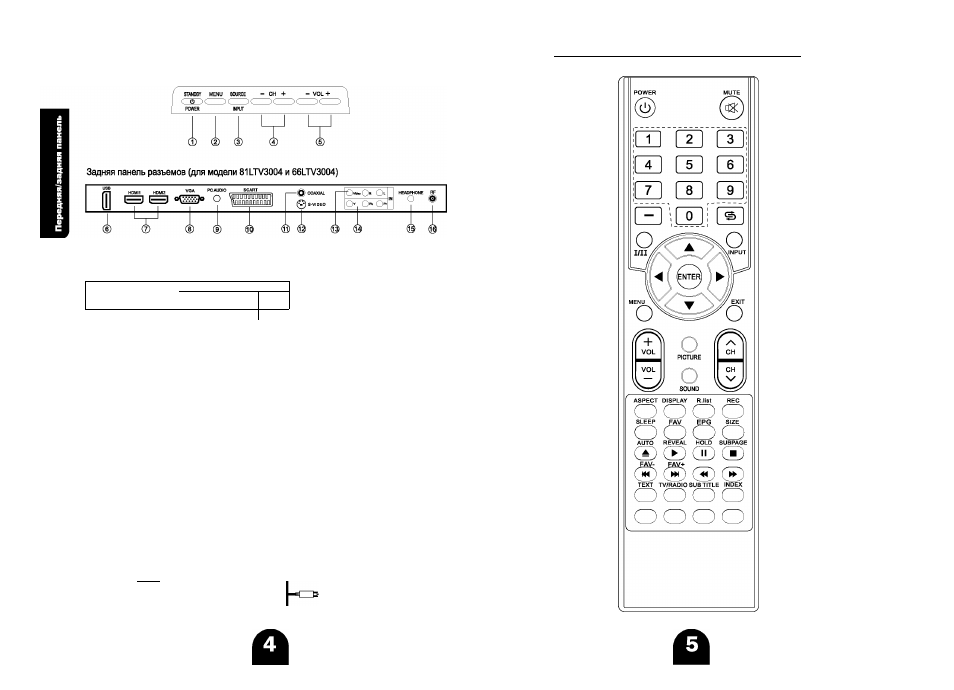

ПЕРЕДНЯЯ/ЗАДНЯЯ ПАНЕЛЬ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Панель управления
Задняя панель разъемов (для модели 81LTV6004)
SCART
VGA
В В В
VÜUUUUUUÜÜUII
iTnnnnnnnnnnII
I
Боковая панель разъемов
(для модели 81LTV6004)
1. Кнопка включения дежурного режима.
2. Кнопка выбора источника видеосигнала.
3. Кнопка вызова экранного меню.
4. Кнопки переключения каналов.
5. Кнопки регулировки громкости звука.
6. Разъем USB 2.0.
7. Видеовходы HDMI.
8. Разъем для подключения персонального компьютера.
9. Аудиовход при подключении VGA.
10. Разъем SCART.
11. Коаксиальный аудиовыход.
12. Видеовход S-VIDEO (звук на разъемы R, L входа AV / AV2).
13. Аудиовходы и Видеовход для внешнего AV сигнала.
14. Компонентный видеовход (звук на разъемы R, L входа AV / AV2).
15. Разъем для подключения наушников.
16. Вход для подключения внешней антенны (75 Ом).
17. Аудио-видеовход AV2.
Схема переходника для компонентных видео и аудио входов
X
РЬ/СЬ
r-CZ& Y
Pb/Cb
Рг/Сг / / GND
L-.CZ& Рг/Сг
USB
I
EARPHONE
-ф
AV
-О
YPbPr
-О
■ О
R
■ О
VIDEO
■ О
PC AUDIO
-О
