10
27
Общие характеристики

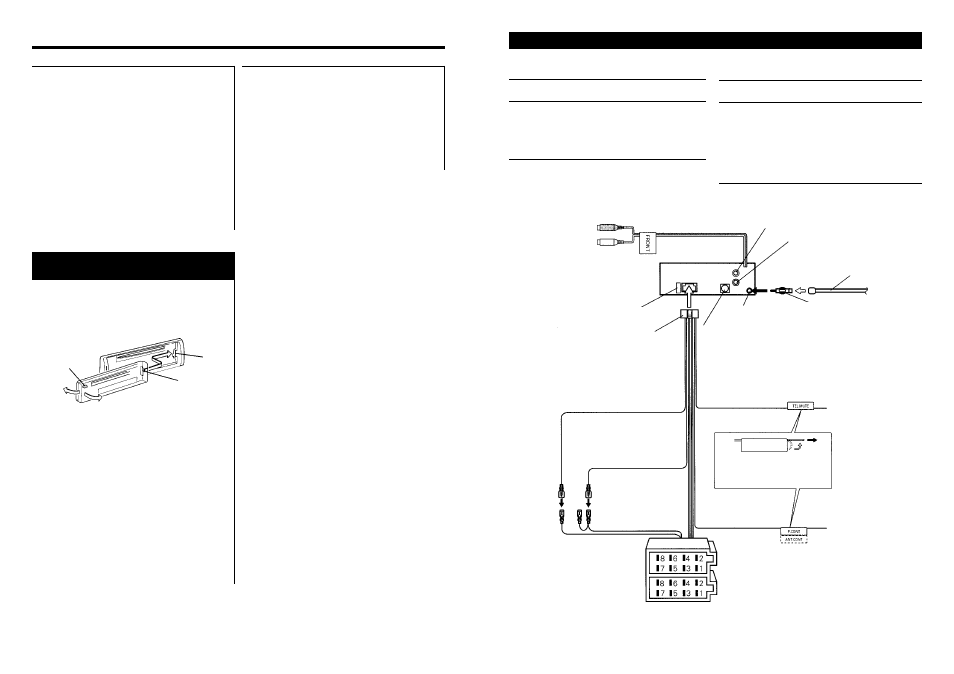

Подсоединение кабелей к гнездам для подключения
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Баланс («BAL») - нажатие на кнопку I<<:
усиление левого канала; нажатие на кнопку >>I:
eñèëåíèå правого канала.
Микшер («FAD») - нажатие на кнопку I<<:
усиление заднего канала; нажатие на кнопку
>>I: усиление переднего канала.
4 Для закрытия режима настройки нажмите
кнопку AUD.
ПРИМЕЧАНИЕ
Определение параметров при установке конт-
роля аудио выведет из памяти все регулиров-
ки, произвед¸нные в System Q и они будут
заменены величинами установки контроля
аудио.
Передняя панель
предотвращения кражи
Передняя панель аппарата может быть
отсоединена и взята с собой, что в
какой-то степени гарантирует защи-
ту от кражи.
Кнопка
освобождения
Выступы
Пазы
Снятие передней панели:
Нажмите кнопку освобождения.
Передняя панель откроется, после чего Вы
можете отсоединить ее.
ПРИМЕЧАНИЕ
- Передняя панель представляет собой состав-
ную часть точного оборудования и может по-
страдать от ударов и сотрясений. Поэтому
после снятия передней панели храните ее в
специально предназначенном для нее футляре.
- Не следует оставлять переднюю панель или
футляр передней панели в жарких или влажных
местах или местах, подвергающихся воздей-
ствию прямых солнечных лучей. Также избе-
гайте сильно запыленных мест и мест, где на
аппарат могут попасть брызги воды.
Установка передней
панели на место:
1 Совместите выступы устройства с пазами
передней панели.
2 Нажмите на переднюю панель, пока не разда-
стся щелчок.
Передняя панель будет зафиксирована по ме-
сту и вы можете начать пользоваться аппара-
том.
Передний правый выход (крас-
ный провод) (только для мо-
дели KDC-4590R/4590RV)
Передний левый выход
(белый провод) (только для
модели KDC-4590R/4590RV)
Тыловой левый вывод (белый)
Тыловой правый вывод (красный)
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-
JASO) (Принадлежность (3))
Вход антенны FM/AM
Предохранитель (10 А)
Жгут проводов (Принадлежность (1))
Вход управления автоматическим проигрывателем компакт-дисков
KENWOOD (только для модели KDC-4590R/4590RV/4090R)
ПРИМЕЧАНИЕ
Для подсоединения автоматического проигрывателя дисков прочитайте
инструкцию по эксплуатации автоматического проигрывателя дисков.
*1 KDC-4590R/4090R/3090RA
/3090RG/305RA/305RG: Кабель
батареи (желтый)
*2 KDC-4590RV: Провод
зажигания (красный)
*1 KDC-4590R/4090R/3090RA/
3090RG/305RA/305RG: Провод
зажигания (красный)
*2 KDC-4590RV: Кабель
батареи (желтый)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
Кабель приглушения TEL
(коричневый)
Управление питанием/управля-
ющий кабель двигателя антен-
ны (синий/белый)
Подсоедините к заземленному
выводу, когда зазвонит теле-
фон или во время разговора.
ПРИМЕЧАНИЕ
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по
ее эксплуатации.
Если вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Присоедините или к выводу уп-
равления питанием, пользуясь
усилителем питания, который
не входит в комплект поставки,
или к выводу управления ан-
тенной в автомобиле.
Разъем А
Разъем В
