Общие характеристики
Принудительное закрывание
Эта функция предотвращает Ваш ап-
парат от нежелательного пользова-
ния им другими лицами, когда Вы
доверяете им управление Вашим ав-
томобилем.
Сокрытие устройства
при включенном зажигании
(принудительное закрытие):
Подержите несколько секунд кнопку SRC
(источник) в нажатом состоянии.
Лицевая пластинка откроется. По истечении
срока, запрограммированного Вами в «Ус-
тановка времени для снятия лицевой плас-
тинки» в меню, лицевая пластинка автомати-
чески переверн¸тся и скроет панель управ-
ления. Однако Вы сможете снять лицевую
пластинку в течение этого срока. О подроб-
ностях читайте в «Снятие лицевой пластин-
ки».
ПРИМЕЧАНИЕ
- Когда закрывающая передняя панель упира-
ется в какой либо предмет, происходит выклю-
чение питания устройства, при этом передняя
панель не закрывает все пространство. Удалите
предмет и нажмите кнопку SRC для обратного
включения устройства, после чего отключите
его вновь, чтобы обеспечить его полное закры-
тие.
- Не пытайтесь нажимать кнопки на панели
управления во время перемещения передней
панели, поскольку дополнительное усилие
может привести к повреждению устройства.
- Во время вынужденного закрытия аппарата
(например, оставление аппарата в закрытом
положении в то время, когда зажигание оста-
¸тся включенным), лицевая пластинка не откро-
ется даже если зажигание будет включаться или
выключаться. С помощью подобного закрытия
вы можете исключить возможность поврежде-
ния устройства в случае передачи своего авто-
мобиля в пользование другому лицу.
Отмена принудительного закрытия
устройства и открытие панели
управления:
Нажмите левую часть верхней стороны ли-
цевой пластинки. В этом случае лицевая
пластинка откроется и покажет панель уп-
равления.
Снятие лицевой пластинки
Лицевую пластинку можно снять с
аппарата для предотвращения кра-
жи.
Снятие лицевой пластинки:
1 Выберите из следующего нужный Вам спо-
соб и откройте лицевую пластинку.
Выключите зажигание, нажмите кнопку SRC как
минимум на одну секунду, когда будет убрана
панель управления.
2 Придерживая центральную часть лицевой
пластинки, извлеките ее в течение того време-
ни, которое Вы установили в «Установка време-
ни для снятия лицевой пластинки» в меню.
Скобка лицевой пластинки автоматически зак-
роется.
ВНИМАНИЕ
- Во время удаления лицевой пластинки, вытя-
гивайте е¸ только тогда, когда она полностью
открыта. Удаление лицевой пластинки, находя-
щейся в движении привед¸т к повреждению
аппарата.
- Не прилагайте большого усилия на скобку
лицевой пластинки не устанавливая е¸ на место.
Это вызовет деформацию скобки лицевой пла-
стинки.
- Не дотрагивайтесь до коннектора, находяще-
гося на скобке лицевой пластинки, после е¸
удаления. Дотрагивание до коннектора может
повредить аппарат.
ПРИМЕЧАНИЕ
- Передняя панель представляет собой состав-
ную часть точного оборудования и может пост-
радать от ударов и сотрясений. Поэтому после
снятия передней панели храните ее в специаль-
но предназначенном для нее футляре.
- Не следует оставлять переднюю панель или
футляр передней панели в жарких или влажных
местах или местах, подвергающихся воздей-
ствию прямых солнечных лучей. Также избе-
гайте сильно запыленных мест и мест, где на
аппарат могут попасть брызги воды.

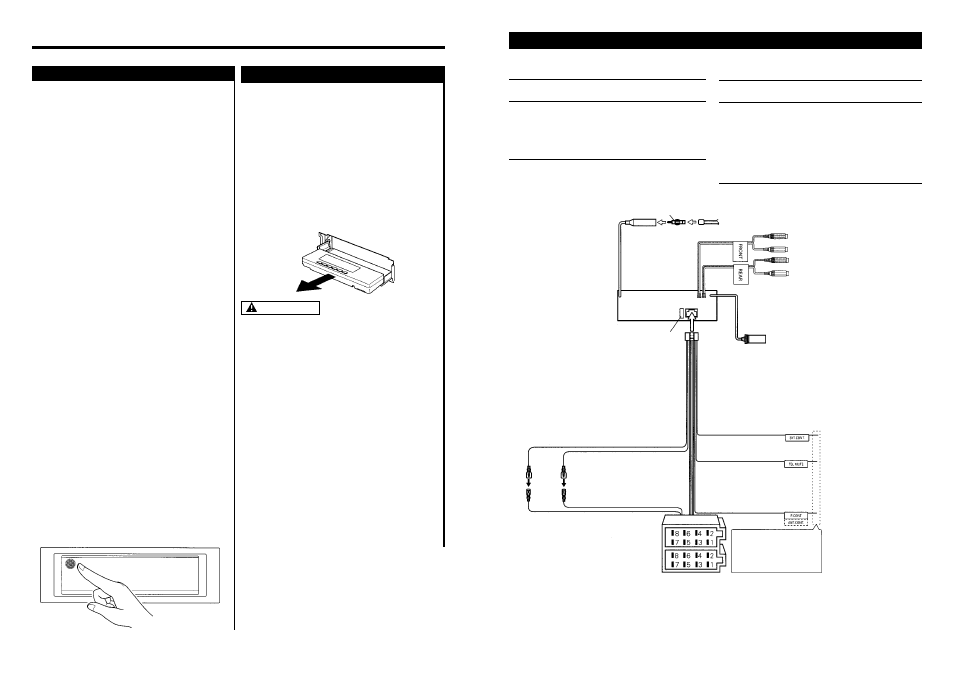

Подсоединение кабелей к гнездам для подключения
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность (3))
Шнур антенны (ISO)
Вход антенны FM/AM
Передний правый выход (красный)
Передний левый выход (белый)
Тыловой правый вывод (красный)
Тыловой левый вывод (белый)
Предохранитель (10 А)
Жгут проводов
(Принадлежность (1))
К чейнджеру дисков/DАВ KENWOOD управляющий
вход/KPA-HD100/KPA-SS100
ПРИМЕЧАНИЕ
Чтобы подсоединить эти концы, обратитесь к соот-
ветствующим руководствам.
Кабель батареи (желтый)
Провод зажигания (красный)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
Провод управления внешнего
усилителя (розовый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/
управляющий кабель двигателя
антенны (синий/белый)
К EXT.AMP.CONT. выходу
усилителя, имеющего функции
внешнего управления.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
ПРИМЕЧАНИЕ
Особенности подключения систе-
мы слежения KENWOOD изложе-
ны в руководстве по ее эксплуа-
тации.
Присоедините или к выводу уп-
равления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Разъем А
Разъем В
ПРИМЕЧАНИЕ
Если вы не подключаете этот
шнур, убедитесь в том, что
он находится внутри контак-
тного столбика.
