Prology MCE-520, MCE-520R © Saturn Marketing, Ltd. 4

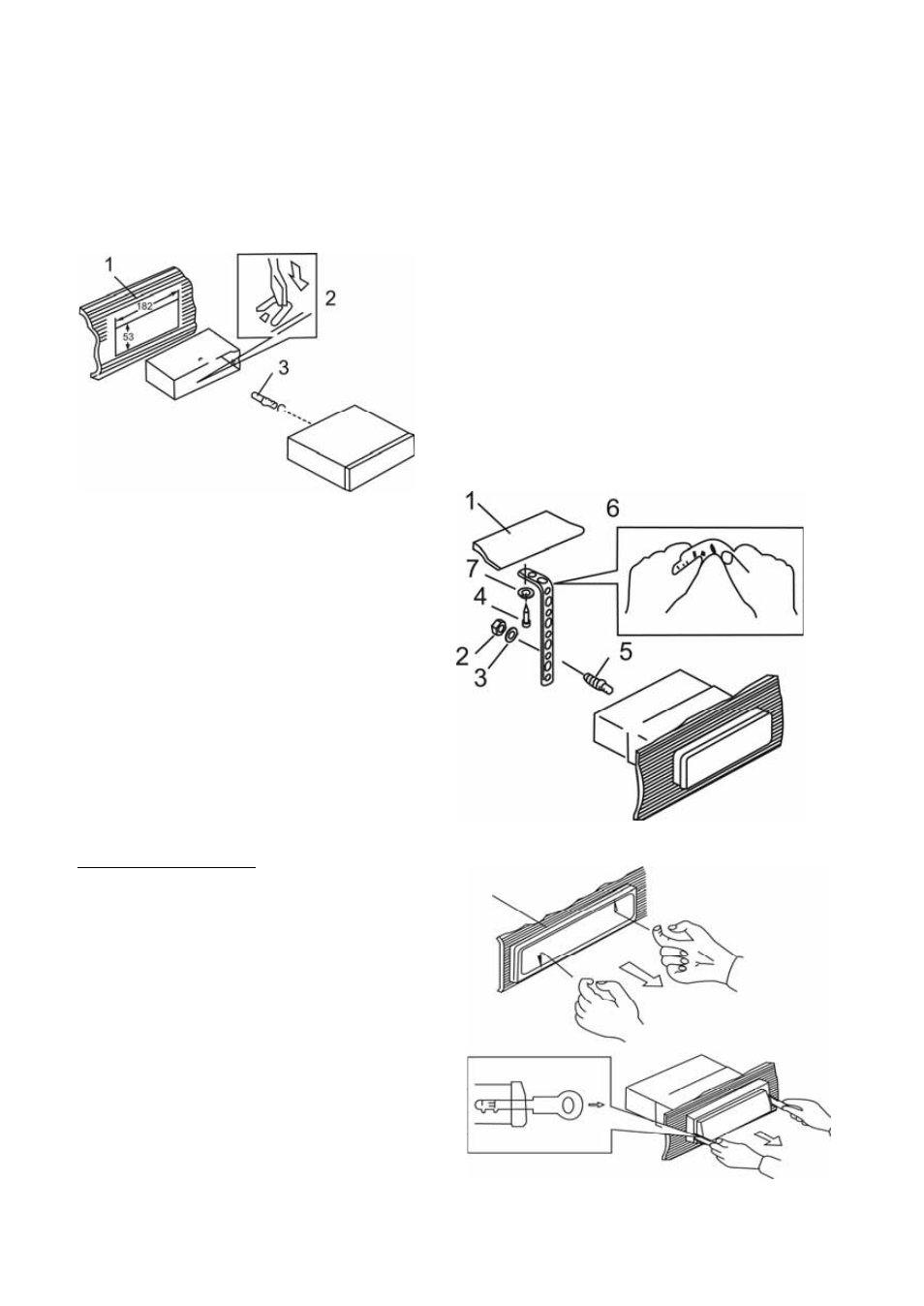

Процедура установки
Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD-
ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радио-
приемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD-
ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве
ниже.
Первый вариант установки CD-ресивера
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха CD-ресивера в приборную
панель автомобиля, выберите на кожухе те метал-
лические язычки, которые соответствуют толщине
приборной панели, и отогните их, чтобы зафиксиро-
вать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части CD-ресивера
обязательно
используйте металлическую
планку. Металлическая планка может быть
согнута руками под желаемым углом.
7. Плоская шайба.
Удаление CD-ресивера
1. Декоративная рамка.
2. Вставьте пальцы в выемки на передней сторо-
не рамки и вытяните рамку на себя. (При уста-
новке декоративной рамки на место направьте
сторону с выемками вниз и установите рамку).
3. Съемник.
Вставьте съемники, входящие в комплект CD-
ресивера, в пазы на обеих сторонах устройст-
ва, как показано на рисунке, чтобы они зафик-
сировались со щелчком. Для того, чтобы вы-
нуть CD-ресивер из приборной панели автомо-
биля, потяните за съемники на себя.
