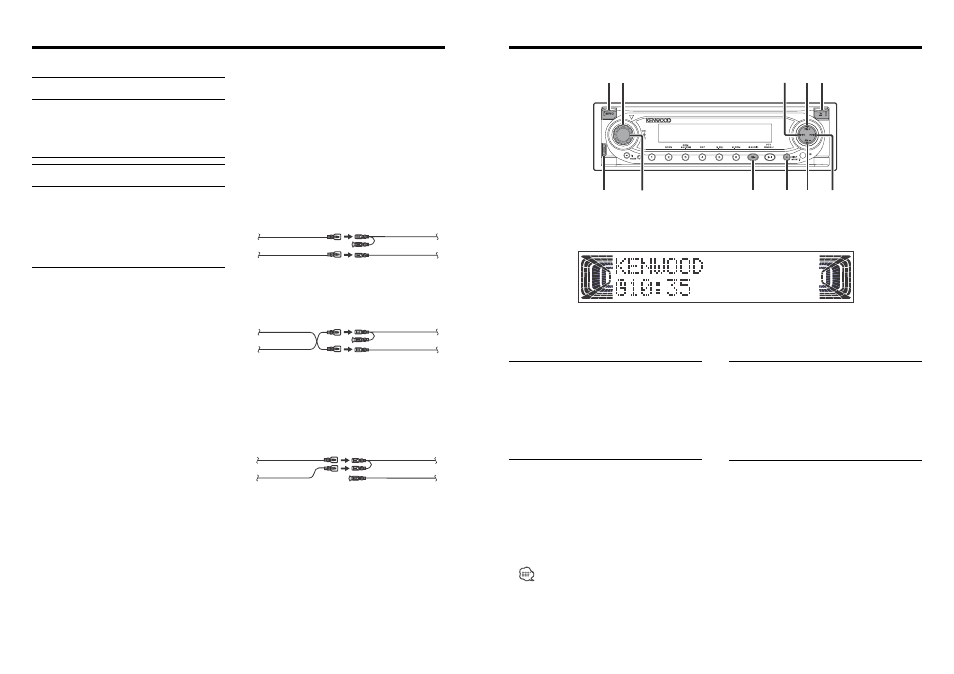

Подключение проводов к соединительным гнездам
Основные функции
¢
4
SRC
ANG
FM
VOL
ATT
Q/AUDIO
DISP AM/SW
К н о п к а с ъ е м а
л и ц е в о й п а н е л и
Питание
Громкость звука
Включение питания
Нажмите кнопку [SRC].
Выключение питания
На 2 секунды нажмите кнопку [SRC].
Увеличение громкости
Поворачивайте ручку [VOL] по часовой стрелке.
Уменьшение громкости
Поворачивайте ручку [VOL] против часовой стрел-
ки.
Выбор источника звучания
Нажимайте кнопку [SRC].
Нужный источник сигнала
Дисплей
Тюнер
«TUNER»
Проигрыватель минидисков
«MD»
Внешний диск (опция)
«DISC CH»/»CD CH»
Дополнительный вход
«AUX»
Дежурный режим
(работает только подсветка)
«STANDBY»
- Если MD-ресивер останется в дежурном
режиме дольше 20 минут, MD-ресивер авто-
матически выключится. Это сделано для того,
чтобы сохранить заряд аккумулятора.
Время полного выключения MD-ресивера мо-
жет быть установлено в меню с помощью
параметра «Power OFF Timer» (см.стр. 29).
Аттенюатор
Эта функция позволяет вам быстро уменьшить гром-
кость звучания.
Нажимайте кнопку АТТ.
Каждое нажатие на кнопку приводит к включению или
выключению функции аттенюатора.
Когда аттенюатор включен, мигает индикатор АТТ.
Таблица функций разъема
Номера
Цвет
Функции
контактов
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Тыловой правый (+)
В-2
Фиолетовый/Черный Тыловой правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Тыловой левый (+)
В-8
Зеленый/Черный
Тыловой левый (-)
Номера
Цвет
Функции
контактов
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
ПРЕДУПРЕЖДЕНИЕ
Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа
автомобиля, который вы водите. Во избежание повреж-
дения аппарата следует проверить, что соединения сде-
ланы правильно.
Стандартное соединение для жгута проводов описано
ниже в пункте [1]. Если штыри разъема ISO расположе-
ны соответственно пункту [2] или [3], следует провести
соединение в соответствии с рисунком.
[1] (Стандартная настройка) Контакт А-7 (красный) ав-
томобильного разъема ISO подсоединен к зажиганию, а
контакт А-4 (желтый) подсоединен к постоянному элек-
тропитанию.
MD-ресивер
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
[2] Контакт А-7 (красный) автомобильного разъема ISO
подсоединен к источнику постоянного электропитания,
а контакт А-4 (желтый) соединен с зажиганием.
MD-ресивер
Автомобиль
Кабель зажигания (красный)
Контакт А-7 (красный)
Кабель аккумулятора (желтый)
Контакт А-4 (желтый)
[3] Контакт А-7 (красный) автомобильного разъема ISO
не подсоединен вообще, однако контакт А-4 (желтый)
подсоединен к источнику постоянного электропитания
(или оба штепселя контакта А-7 (красный) и А-4 (жел-
тый) подсоединены к источнику постоянного электро-
питания).
MD-ресивер
Автомобиль
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Контакт А-7 (красный)
Контакт А-4 (желтый)
- Если подключение выполнено в соответствии со схе-
мой [3], цепь питания не будет связана с ключом зажи-
гания. По этой причине всегда выключайте питание ре-
сивера, когда Вы выключаете зажигание.
Чтобы связать питание ресивера с системой зажигания,
подключите провод системы зажигания (АСС, крас-
ный) к источнику питания, который может быть вклю-
чен или выключен ключом зажигания.
