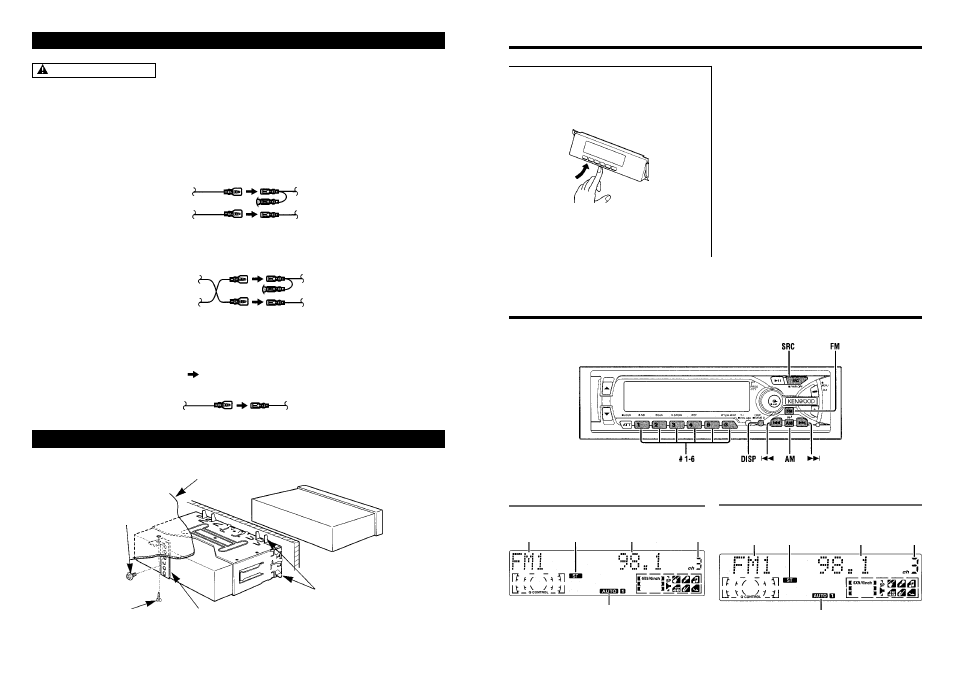

Общие характеристики
Открытие панели управления:
1 Нажмите верхнюю сторону лицевой пластин-
ки. Лицевая пластинка откроется.
2 Нажмите на нижнюю часть лицевой панели
управления и закройте лицевую пластинку
ПРИМЕЧАНИЕ
Во время сдвига панели управления единствен-
ными доступными кнопками являются кнопка
извлечения диска, АТТ, кнопки со стрелками
вверх/вниз и кнопка SRC.
Свойства тюнера
KRC-V679R
KRC-679R/579R
Индикатор
част.диапазона
Индикатор
ST
Частота
Номер запрогр.
радиостанции
Индикатор AUTO
Индикатор
част.диапазона
Индикатор
ST
Частота
Номер запрогр.
радиостанции
Индикатор AUTO
Подсоединение кабелей к гнездам для подключения
ПРЕДУПРЕЖДЕНИЕ - Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно. Стан-
дартное соединение для жгута проводов описано ниже в пункте 1. Если штыри разъема ISO
расположены соответственно пункту [2] или [3], следует провести соединение в соответствии с
рисунком.
[1] (Стандартная настройка) Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
зажиганию, а штепсель А-4 (желтый) подсоединен к постоянному электропитанию.
Аппарат
Автомобиль
Кабель зажигания (красный)
Кабель батареи (желтый)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
[2] Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного
электропитания, а штепсель А-4 (желтый) соединен с зажиганием.
Аппарат
Автомобиль
Кабель зажигания (красный)
Штепсель А-7 (красный)
Кабель батареи (желтый)
Штепсель А-4 (желтый)
[3] Штепсель А-7 (красный) автомобильного разъема ISO не подсоединен вообще, однако штепсель
А-4 (желтый) подсоединен к источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного электропитания).
Аппарат
Автомобиль
Кабель зажигания (красный)
Подсоедините к источнику питания,
который может включаться и выклю-
чаться от ключа зажигания.
Кабель батареи (желтый)
Штепсель А-4 (желтый)
Установка
Установка
Винт (М4х8)
(можно купить в
магазинах)
Противопожарная перегородка или
металлическая опора
Следует согнуть выступы сбо-
рочной части с помощью от-
вертки или подобного инст-
румента и прикрепить ее на
место.
Саморез (можно
купить в магазинах)
Металлическая сборочная лента
(можно купить в магазинах)
