Основные функции
30
11
Если в качестве источника звучания
выбран внешний вход AUX
Нижняя часть дисплея
Информация
Дисплей
Анализатор спектра
и графика
S/ANA+GRAPHIC
Анализатор спектра и часы S/ANA+CLOCK
Анализатор спектра
S/ANA
Дата
DATE
Часы и графика
CLOCK+GRAPHIC
ЗАМЕЧАНИЕ
- Название внешнего входа всегда отображает-
ся только в верхней части дисплея.
Лицевая панель
предотвращения кражи
Лицевая панель CD-ресивера может быть сня-
та, что позволит Вам предотвратить кражу CD-
ресивера.
Снятие лицевой панели:
1 Нажмите кнопку открывания лицевой панели.
Откиньте лицевую панель вниз.
2 Взявшись за лицевую панель с левой стороны,
потяните панель на себя и снимите ее.
ЗАМЕЧАНИЯ
- Лицевая панель является прецизионной (вы-
сокоточной) частью оборудования и может по-
страдать от ударов и сотрясений. Поэтому после
снятия лицевой панели храните ее в специально
предназначенном для нее футляре.
- Не следует оставлять лицевую панель или ее
футляр в жарких или влажных местах или мес-
тах, подвергающихся воздействию прямых сол-
нечных лучей. Также избегайте сильно запылен-
ных мест и мест, где на аппарат могут попасть
брызги воды.
Установка лицевой панели:
1 Совместите выступ на CD-ресивере с пазом
на лицевой панели.
2 Нажмите на лицевую панель до щелчка. Лице-
вая панель будет зафиксирована на месте, по-
зволяя Вам использовать CD-ресивер.
Установка названия
внешнего входа
Вы можете выбрать название, которое будет
отображаться на дисплее при выборе внешнего
входа.
1 Выберите внешний вход
Нажатием на кнопку [SRC] отобразите на дис-
плее индикатор AUX.
2 Переключитесь в режим
ввода названия внешнего входа
Нажмите кнопку [NAME.S] на 3 секунды.
Текущее название входа AUX будет мигать.
3 Выберите название внешнего входа
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к переклю-
чению между названиями в следующем поряд-
ке: AUX - TV - VCP - GAME - PORTABLE - DVD.
4 Выйдите из режима
ввода названия внешнего входа
Нажмите кнопку [DISP].
ЗАМЕЧАНИЕ: Если Вы прекратите выполне-
ние процедуры на 10 секунд, будет выбрано
текущее название внешнего входа и режим вво-
да названия будет автоматически закрыт.
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)

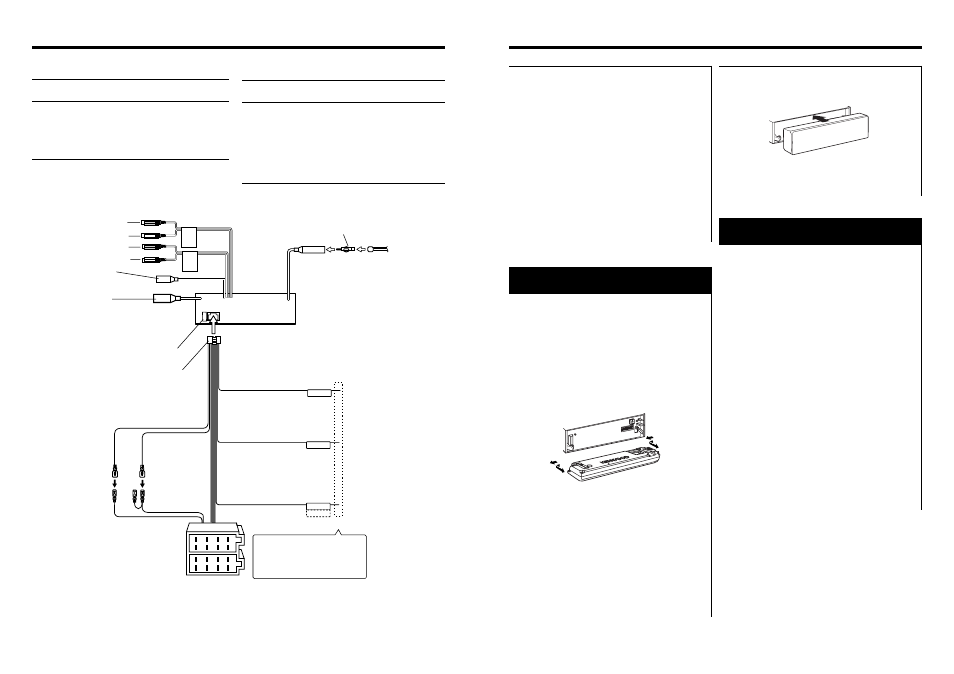

Подсоединение кабелей к гнездам для подключения
Подключение кабелей к соединительным гнездам
TEL MUTE
EXT.CONT.
P.CONT
ANT.CONT.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REAR
FRONT
Выход правого тылового
канала (красный)
Выход левого тылового канала
(белый)
Выход правого фронтального
канала (красный)
Выход левого фронтального
канала (белый)
К внешнему дисплею/
пульту ДУ на руле
К дисковому чейнджеру/
управляющему входу DAB
KENWOOD/KPA-SD100/
KPA-HD100/KPA-SS100
ЗАМЕЧАНИЕ: Чтобы подключить эти кабели,
обратитесь к соответствующим инструкциям
по эксплуатации.
Переходник для кабелей антенны
(ISO-JASO) (принадлежность 3)
Вход антенны FM/AM
Антенный кабель
(ISO)
Предохранитель (10А)
Жгут проводов (принадлежность 1)
Провод аккумулятора (желтый)
Провод зажигания
(красный)
Контакт А-7
(красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Провод управления внешним уси-
лителем (розовый/черный)
Кабель приглушения звука при по-
ступлении телефонного звонка TEL
(коричневый)
Управление питанием/управляю-
щий кабель привода антенны (си-
ний/белый)
К EXT.AMP.CONT входу усилите-
ля, имеющего функции внешнего
управления
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
ЗАМЕЧАНИЕ: Особенности под-
ключения навигационной систе-
мы KENWOOD изложены в инст-
рукции по ее эксплуатации.
Подсоедините или к выводу уп-
равления питанием, пользуясь
усилителем питания, который
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Если Вы не подключаете этот про-
вод, убедитесь в том, что он нахо-
дится внутри контактного столби-
ка.
