Подключение устройств
4

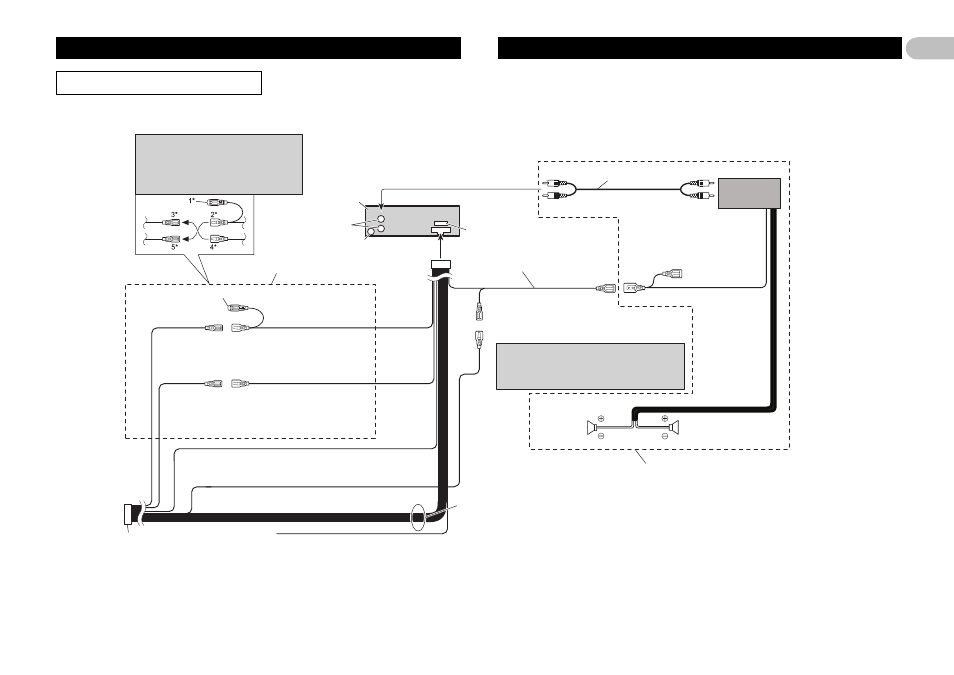

Проводка этого устройства окрашена в соответствии
с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Это устройство
Тыловой выход
Гнездо антенны
Предохранитель
Соединительные кабели с контактными штекерами
RCA (продаются отдельно)
Усилитель мощ-
ности (продает-
ся отдельно)
Синий/белый
К разъему управления автономной
антенны. (Максимум 300 мА 12 В по-
стоянного напряжения.)
Подключите контакты одного цвета друг к другу.
Колпак (1* )
Если этот разъем не
используется, не уда-
ляйте колпак.
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного напряжения.)
Дистанционное управление системой
Синий/белый (6*)
Желтый (3* )
Резерв (или До-
полнительно)
Желтый (2* )
К разъему, на который питание по-
дается постоянно, независимо от
положения ключа зажигания.
Расположение контактов разъема ISO зависит
от типа автомобиля. Подключите 6* и 7* , если
Контакт 5 является контактом управляющей
антенны. При использовании автомобиля дру-
гого типа никогда не соединяйте 6* и 7*.
Выполните эти соединения при под-
ключении другого усилителя мощности
(продается отдельно).
Красный (5* )
Дополнительно
(или Резерв)
Красный (4* )
К электрическому разъему, управля-
емому ключом зажигания (12 В по-
стоянного напряжения) включение/
выключение.
Черный (земля)
К металлическому кузову автомобиля.
Левый
Правый
Тыловой
громкогово-
ритель
Тыловой громко-
говоритель
Контакты громкоговорителей
Белый:
Передний левый
ª
Белый/черный:
Передний левый
·
Серый:
Передний правый
ª
Серый/черный:
Передний правый
·
Зеленый:
Задний левый
ª
Зеленый/Черный:
Задний левый
·
Фиолетовый:
Задний правый
ª
Фиолетовый/черный:
Задний правый
·
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен надвое. В этом случае
подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном,
подключите его к контакту Audio Mute (при-
глушение звука) на сотовом телефоне. Если
Вы этого не сделаете, не подключайте кон-
такт Audio Mute.
