5

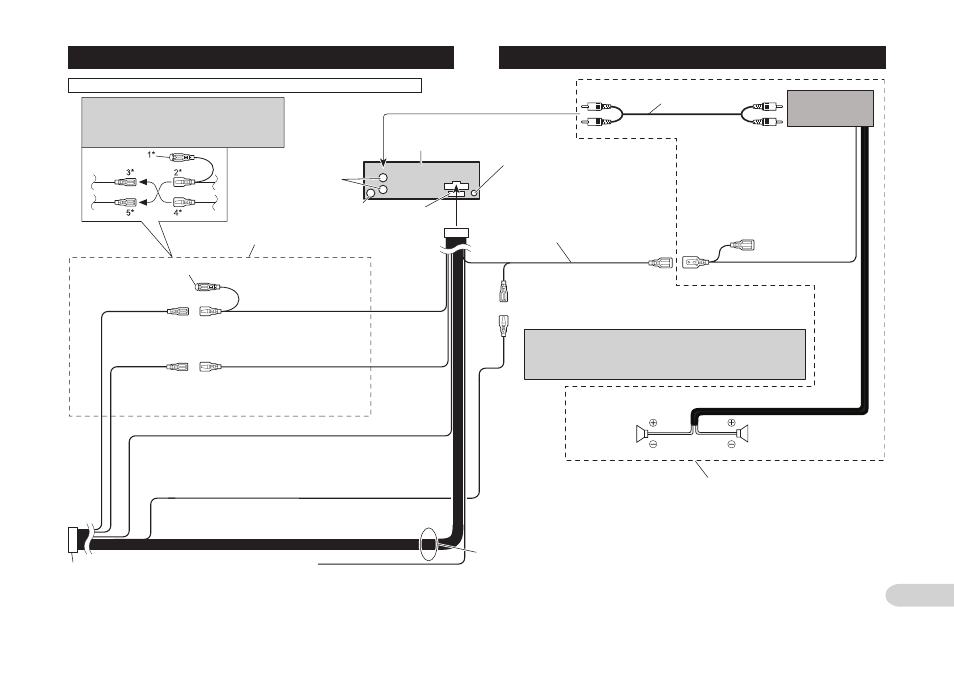

Проводка этого устройства окрашена в соответствии с новым стандартом.
Установка
Примечание:
В зависимости от типа автомобиля, функции 3* и
5* могут различаться. В этом случае подключите
2* к 5*, а 4* к 3*.
Это устройство
Тыловой выход
Гнездо антенны
Предохранитель
Гнездо для пульта дистанционного уп-
равления. Пожалуйста, ознакомьтесь с
инструкцией для пульта дистанционно-
го управления (продается отдельно).
Усилитель мощности
(продается отдельно)
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (7*)
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного тока.)
Соединительные кабели с контактными
штекерами RCA (продаются отдельно)
Подключите контакты одного
цвета друг к другу.
Колпак (1* )
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Дистанционное управление системой
Желтый (3*)
Резерв (или Дополни-
тельно)
Желтый (2*)
К разъему, на который питание подается
постоянно, независимо от положения клю-
ча зажигания.
Синий/белый (6*)
Расположение контактов разъема ISO зависит от типа автомобиля.
Соедините 6* и 7* , если контакт 5 является контактом управления ан-
тенной. При использовании автомобиля другого типа никогда не соеди-
няйте 6* и 7*.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Левый
Правый
Тыловой гром-
коговоритель
Тыловой гром-
коговоритель
Выполните эти соединения при подключении другого
усилителя мощности (продается отдельно).
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен надвое. В этом
случае подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото-
вом телефоне. Если Вы не используете сотовый теле-
фон, не подключайте контакт Audio Mute.
Контакты громкоговорителей
Белый:
Фронтальный левый
ª
Белый/черный:
Фронтальный левый
·
Серый:
Фронтальный правый
ª
Серый/черный:
Фронтальный правый
·
Зеленый:
Тыловой левый
ª
Зеленый/Черный:
Тыловой левый
·
Фиолетовый:
Тыловой правый
ª
Фиолетовый/черный: Тыловой правый
·
