10
31
Общие характеристики
System Q
Вы можете вызвать звуковые уста-
новки для некоторых типов музыки.
Включение заранее запрограммиро-
ванной установки звука:
Каждый раз, когда Вы нажимаете кнопку Q
, заранее запрограммированная установка
переключается следующим образом: ... -
просмотр ровный (легко - стандартная на-
стройка) - память пользователя * - Flat (Ров-
ный) - Rock(Рок) - Тор 40 (40 наиболее
популярных песен) - Pops (Ïîï) - Jazz (Джаз)
- Easy (Легко) - ...
* Память пользователя
Устройство возвращается в положение, уста-
новленное последний раз с помощью функции
регулировки параметров звучания.
По мере дальнейшего Вашего продвижения
загорается соответствующий индикатор.
ПРИМЕЧАНИЕ
Функция System Q изменяет величины следую-
щих качественных параметров звука:
Центр низких частот, уровень низких частот,
фактор качества низких частот, расширение
низких частот, центр средних частот, уровень
средних частот, фактор качества средних час-
тот, центр высоких частот и уровень высоких
частот. Их величины установки отличаются в
зависимости от установки режима установки
акустической системы.
Установка акустических систем
Выход незатухания
Данная функция позволяет Вам регу-
лировать установку, вызываемую
System Q, в соответствии с типом гром-
коговорителей.
1 Нажмите кнопку SRC несколько раз, чтобы
выбрать стандартный режим.
На дисплее при выборе режима ожидания
высветится «ALL OFF».
2 Нажмите кнопку Q, чтобы закончить режим
установки акустической системы.
3 Нажмите кнопку I<< èëè >>I, чтобы выбрать
тип динамика
Установка включается следующим образом. Off
(ВЫКЛ)( «SP OFF» )/For 6/6õ9 in. speaker (Для 6/
6х9 дюйм.динамика)( «SP 6*9/6inch» )/ For 5/4
in. speaker (Для 5/4 дюйм.динамика)( «SP 5/
4inch» ) For the OEM speaker (для динамика
OEM)(«SP O.E.M.»)
4 Нажмите кнопку Q, чтобы закончить режим
установки акустической системы.
ПРИМЕЧАНИЕ
Функции установки акустической системы по-
зволяют настройку низких, средних и высоких
частот.
Вы можете включить и выключить вы-
ход незатухания, когда предваритель-
ный выход переключен на предвари-
тельный выход незатухания.
Включение/выключение
незатухающего выхода:
Для включения или выключения функции
удерживайте в течение нескольких секунд
кнопку NF в нажатом положении. При вклю-
чении функции незатухающего выхода по-
является надпись «NF ON».
Функция модели KDC-6090R
Процесс установки
- Присоедините правильно кабели громкоговорителя к соответствующим выводам. Аппарат можно
повредить, если соедините отрицательные кабели (-) и/или заземлите их к любой металлической
части автомобиля.
- После установки аппарата следует проверить, правильно ли в автомобиле работают стоп-сигналы,
индикаторы, стеклоочистители и т.д.
- Чтобы присоединить некоторые автоматические проигрыватели дисков, необходимо применить
преобразовательные кабели.
- Более подробную информацию можно прочитать в разделе «Меры предосторожности»
- Если панель управления снабжена крышкой, блок следует подключить таким образом, чтобы его
передняя панель не задевала крышку при открывании и закрывании.
- Устанавливайте автомагнитолу таким образом, чтобы угол ее наклона не превышал 30 градусов.

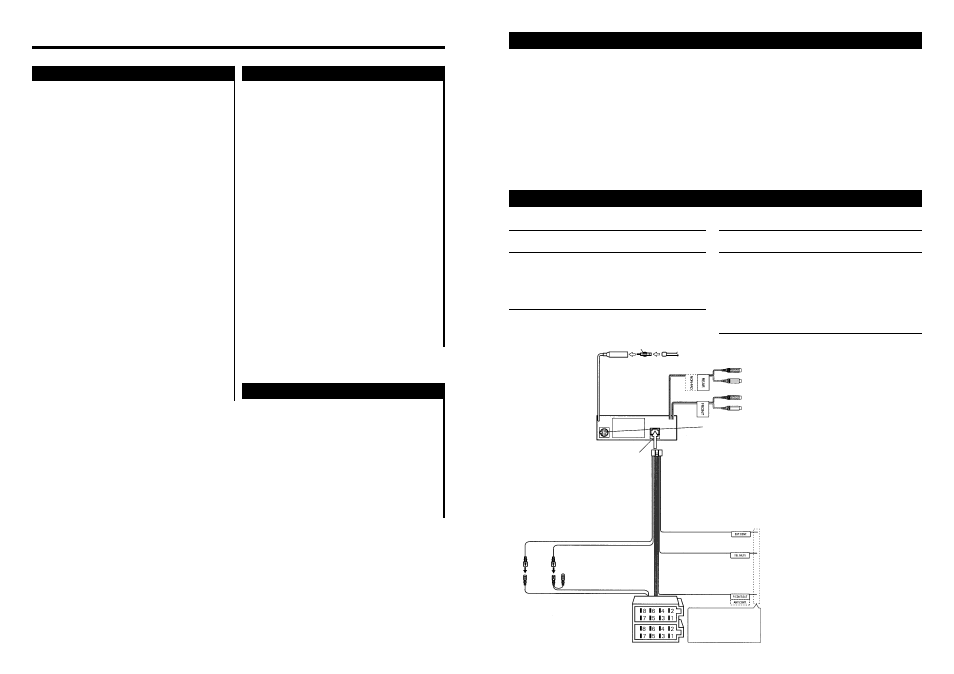

Подсоединение кабелей к гнездам для подключения
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Передний правый выход (красный)
Адаптер для кабелей антенны (ISO-JASO) (Принадлежность (3))
Шнур антенны (ISO)
Вход антенны
FM/AM
Передний левый выход (белый)
Тыловой правый вывод (красный)
Тыловой левый вывод (белый)
Предохранитель (10 А)
Жгут проводов
(Принадлежность (1))
К чейнджеру дисков/DАВ KENWOOD управляющий
вход/KPA-HD100/KPA-SS100
ПРИМЕЧАНИЕ
Чтобы подсоединить эти концы, обратитесь к соот-
ветствующим руководствам.
Кабель батареи (желтый)
Провод зажигания (красный)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
Провод управления
внешнего усилителя
(розовый/черный)
Кабель приглушения
TEL (коричневый)
Управление питанием/управ-
ляющий кабель двигателя ан-
тенны (синий/белый)
К EXT.AMP.CONT. выходу усилителя, имеющего
функции внешнего управления.
Подсоедините к заземленному выводу, когда зазво-
нит телефон или во время разговора.
ПРИМЕЧАНИЕ
Особенности подключения системы слежения KEN-
WOOD изложены в руководстве по ее эксплуатации.
Присоедините или к выводу управления питанием,
пользуясь усилителем питания, который не входит в
комплект поставки, или к выводу управления антен-
ной в автомобиле.
Разъем А
Разъем В
ПРИМЕЧАНИЕ
Если вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
