Основные функции
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Подсоединение кабелей к гнездам подключения
System Q
Вы можете вызвать звуковые установки для
некоторых типов музыки.
Включение заранее запрограммиро-
ванной установки звука:
Каждое нажатие на кнопку Q приводит к
переключению заранее запрограммирован-
ной установки в следующем порядке: ...
Просмотр ровный, рок - легко (стандартная
настройка) - память пользователя* - Flat
(ровный) - Rock (ðîê) - Easy (легкая музыка)
- Jazz (джаз) - Pops (поп) - Тор 40 (40
наиболее популярных песен) - ...
* Память пользователя
Устройство возвращается в положение, уста-
новленное последний раз с помощью функции
регулировки параметров звучания.
По мере дальнейшего Вашего продвижения
загорается соответствующий индикатор.
ЗАМЕЧАНИЕ
Функция System Q изменяет величины следую-
щих качественных параметров звука:
Центр низких частот, уровень низких частот,
качественный фактор низких частот, расшире-
ние низких частот, центр средних частот, уро-
вень средних частот, качественный фактор сред-
них частот, центр высоких частот и уровень
высоких частот.
Обратите внимание, что некоторые из этих
параметров не могут быть изменены с помо-
щью функции настройки параметров звучания
(KDC-8090R).
Устанавливаемые значения параметров отли-
чаются в зависимости от выбранных акустичес-
ких систем (см.раздел «Настройка акустичес-
ких систем и сабвуфера»).
Настройка акустических
систем и сабвуфера
Функция настройки акустических систем по-
зволяет Вам выбрать группу параметров зву-
ка, соответствующих типу используемых дина-
миков (акустических систем).
Функция настройки сабвуфера позволяет скон-
фигурировать сеть в соответствии с типом
используемых сабвуферов.
1 Чтобы выбрать дежурный режим, несколько
раз нажмите кнопку SRC.
Когда выбран дежурный режим, на дисплее
отображается индикатор «ALL OFF».
2 Нажмите кнопку Q, чтобы включить режим
настройки (выбора) акустических систем.
3 С помощью кнопки FM/AM выберите режим
настройки акустических систем или сабвуфера
(только для KDC-PS9590R/9090R).
4 - В режиме настройки акустических систем
Нажатием на кнопку I<< èëè >>I выберите тип
акустических систем. Выбор осуществляется в
следующем порядке: Выкл. («Speaker Setting
OFF»)/Для 6/6х9 дюйм. динамика («Speaker
Setting 6/6õ9 inch»)/Для 5/4 дюйм.динамика
(«Speaker Setting 5/4 inch»)/Для динамика OEM
(«Speaker Setting O.E.M.»)
- В режиме настройки сабвуфера
Нажатием на кнопки I<</>>I выберите тип ис-
пользуемого сабвуфера. Выбор осуществля-
ется в следующем порядке: Woofer OFF (Выкл.)/
12in type A/10in type A/12in type B/10in type D/
12in type C/10in type Ñ/8inch/12in type D/10in
type D)
5 Нажмите кнопку Q, чтобы отключить режим
выбора акустических систем.
ЗАМЕЧАНИЕ
- Функция настройки акустических систем по-
зволяет Вам выполнить настройку низких, сред-
них и высоких частот.
- Функция настройки сабвуфера позволяет
выполнить настройку частот среза низкочас-
тотного и высокочастотного фильтров, а также
уровня сигнала на незатухающем выходе.
Принудительное закрывание
Эта функция позволяет предотвратить повреж-
дение CD-ресивера во время чистки или ре-
монта автомобиля.
Как спрятать лицевую панель, когда
включено зажигание автомобиля (при-
нудительное закрывание):
Удерживайте кнопку SRC в нажатом состо-
янии в течение 2 секунд.
Лицевая панель сдвинется и откроется. Когда
истечет промежуток времени, установлен-
ный вами в меню «Установка времени снятия
лицевой панели», лицевая панель автомати-
чески закроется и скроет панель управле-
ния. Однако, в это время Вы сможете снять
лицевую панель. Подробная информация о
снятии лицевой панели приведена ранее в
разделе «Снятие лицевой панели».

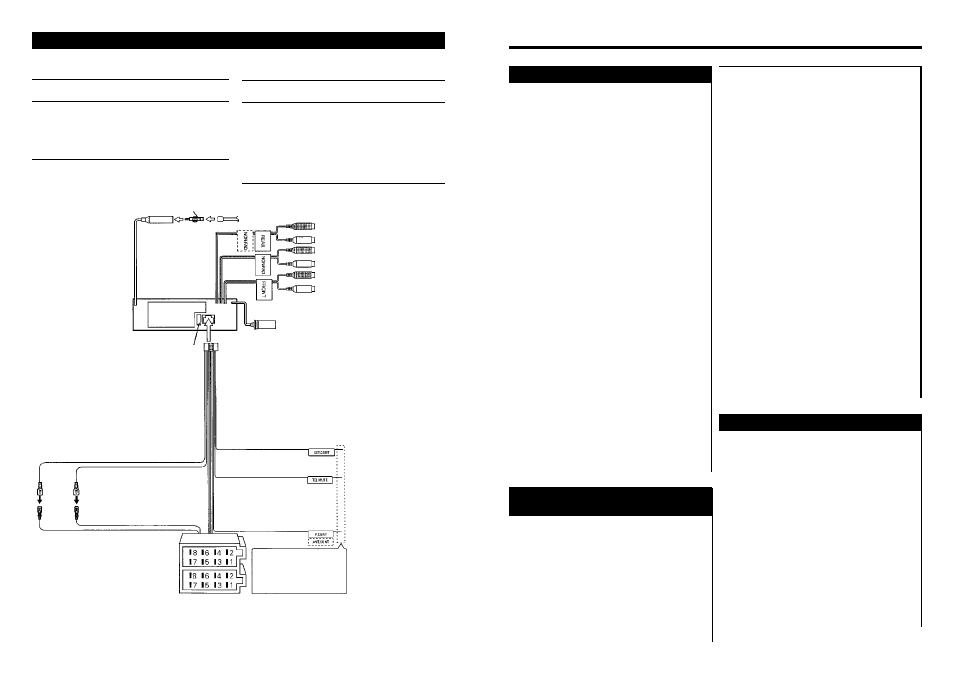

Адаптер для кабелей антенны (ISO-JASO) (принадлежность 3)
Шнур антенны (ISO)
Вход антенны FM/AM
Тыловой правый вывод (красный)
Незатухающий правый выход (красный)
(только для KDC-9090R)
Тыловой левый выход (белый)
Незатухающий левый выход (левый) (толь-
ко для KDC-9090R)
Незатухающий правый выход (красный)
(только для KDC-PS9590R)
Незатухающий левый выход (белый) (толь-
ко для KDC-PS9590R)
Фронтальный правый выход (красный)
Фронтальный левый выход (белый)
Предохранитель (10А)
Жгут проводов (принадлежность 1)
К чейнджеру дисков/DAB KENWOOD управляю-
щий вход/KPA-SD100/KPA-HD100/KPA-SS100
ЗАМЕЧАНИЕ
Чтобы подсоединить эти кабели, обратитесь к
соответствующим руководствам.
Кабель аккумулятора (желтый)
Провод зажигания (красный)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Кабель управления внешним уси-
лителем (розовый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/уп-
равляющий кабель привода
антенны (синий/белый)
ЗАМЕЧАНИЕ
Если вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактно-
го столбика.
К гнезду EXT.AMP.CONT усили-
теля, обладающего функцией
управления внешним усилите-
лем
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
ЗАМЕЧАНИЕ
Особенности подключения на-
вигационной системы KENWOOD
изложены в инструкции по ее
эксплуатации.
Подсоедините или к выводу уп-
равления питанием, пользуясь
усилителем питания, который
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
