Инструкция по эксплуатации Alpine CDE-9848RB
Страница 41
40
Установка
Комплектация
•
Головной модуль................................................................................................................1
•
Кабель питания...................................................................................................................1
•
Монтажная коробка................................................................................................................1
•
Футляр для съемной передней панели..........................................................................1
•
Резиновая заглушка..............................................................................................................1
•
Шестигранный болт................................................................................................................1
•
Винт (М5х8)...........................................................................................................................4
•
Руководство по эксплуатации.............................................................................................1

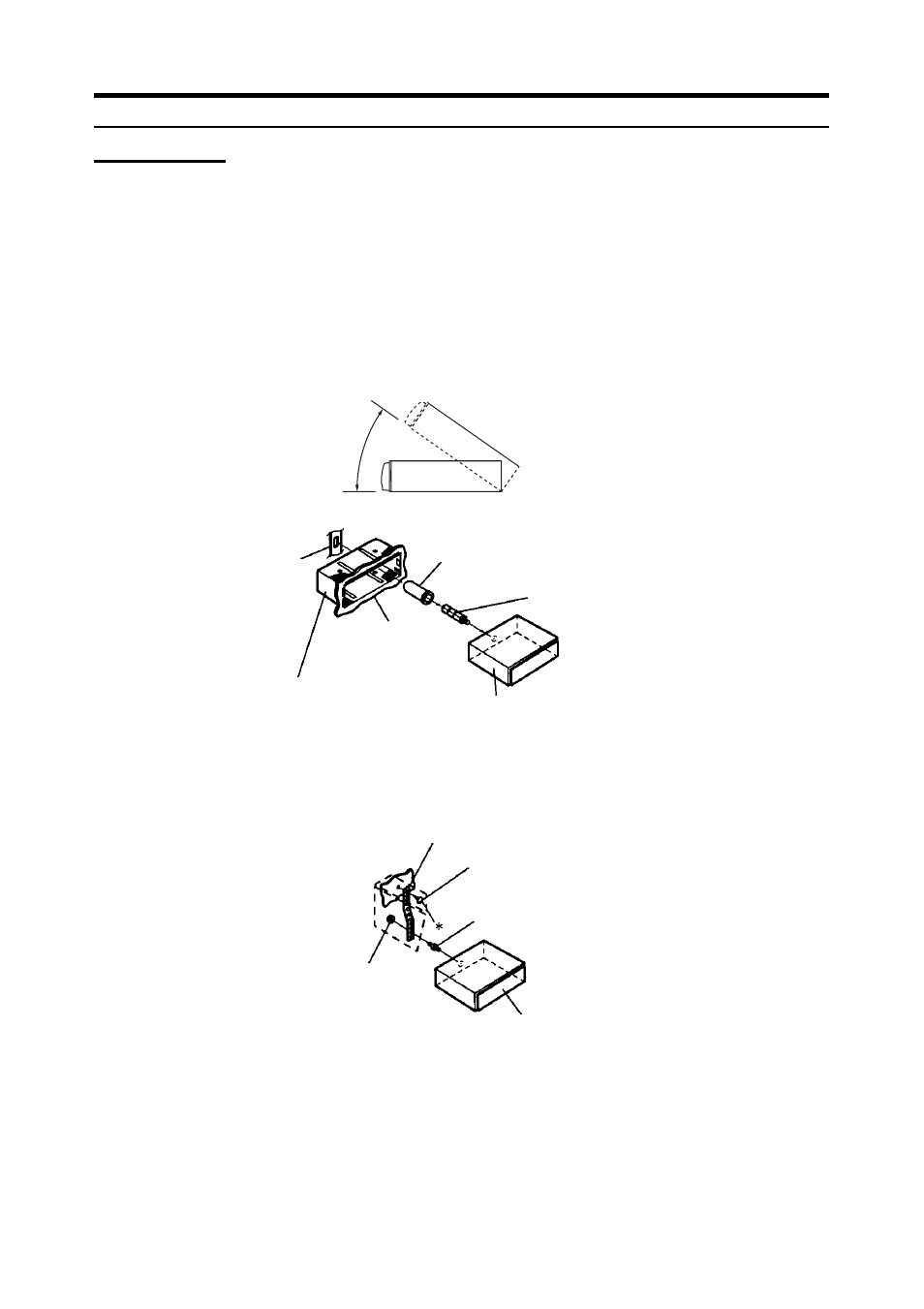

Примечание:
•
Угол установки аппарата в пределах 35
°
от горизонтального положения.
Меньше чем 35
°
Отделите монтажную коробку от вашего аппарата (см. ниже). Установите
монтажную коробку в приборную панель.
1
Шестигранный болт
(прилагается)
Резиновая заглушка
(прилагается)
Приборная
панель
Монтажная коробка
(прилагается)
Кронштейн
Ваш аппарат
2
Металлическая лента
Винт
Болт
Шестигранная
гайка (М5)
Ваш аппарат
Если ваш автомобиль оборудован кронштейном, вверните длинный шестигранный болт
в заднюю панель CDE-9848RB/CDE-9846R/CDE-9846RM и установите на него резиновую
заглушку. В случае отсутствия в вашем автомобиле приспособлений для монтажа
автомагнитолы, закрепите вашу систему с помощью металлической ленты (в комплект
поставки не входит). Подсоедините все провода в соответствии со схемой,
приведенной в разделе “Подсоединения”.
•
При монтаже используйте соответствующие винты*.
