УСТАНОВКА мОДЕЛЕй GH
Установка и подключение моделей: GH 20-60 slim, GH
20-60 slim glass аналогична установке и подключению мо-
делей: WH 10-50, WH 20-60.
При этом модель GH 20-60 slim glass отличается от GH
20-60 slim лишь наличием дополнительного декоративно-
го стекла на лицевой панели.
GH 20-60 slim
GH 20-60 slim glass
RU
20
Вытяжки Pyramida WH 10-50, WH 20-60,
WH 22-60, GH 20-60 slim, GH 20-60 slim
glass предназначены для работы в режиме
вентиляции или рециркуляции.

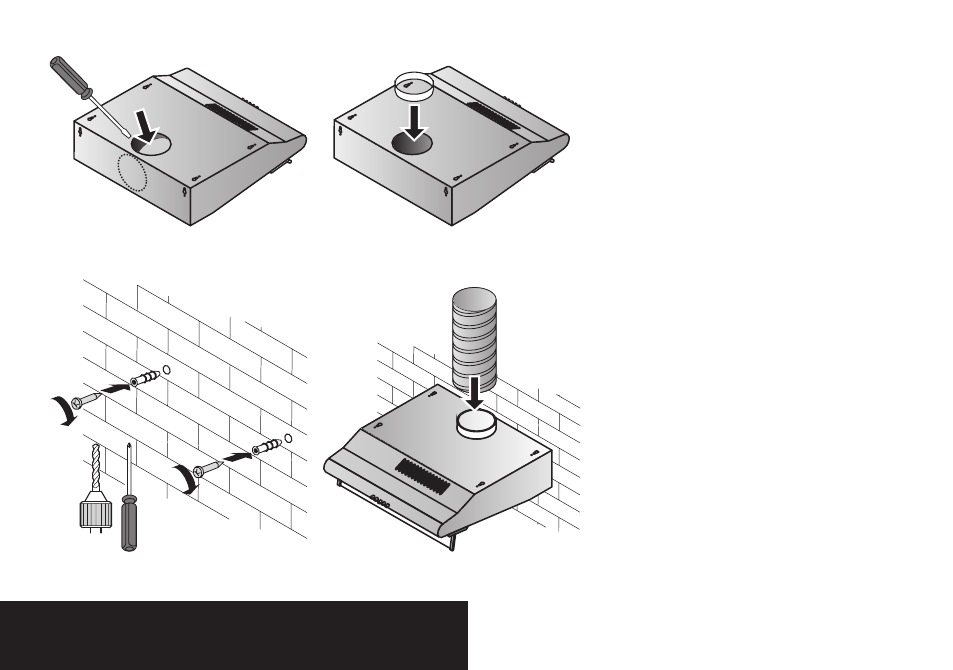

Для выхода воздуха в режиме вентиля-
ции в корпусе вытяжки предусмотрены два
круглых отверстия (А и Б), которые закрыты
заглушками. Необходимо выбрать одно из
отверстий, приподнять заглушку и срезать
или отломать крепления (Рис. 1).
Вставить во вскрытое отверстие адаптер
из комплекта поставки (Рис. 2).
Как правило, для отвода воздуха исполь-
зуется выводное отверстие А. Выбрав одно
из вентиляционных отверстий, убедитесь,
что второе осталось закрытым заглушкой.
Прикрепите вытяжку при помощи шуру-
пов с дюбелями из монтажного комплек-
та задней поверхностью к стене (Рис. 3) или
верхней поверхностью к шкафу. Соедините
воздуховод с адаптером вытяжки (Рис. 4).
Выведите другой конец воздуховода в
вентиляционную шахту. Убедитесь в отсут-
ствии щелей в соединениях.
УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ
Рис. 1
Рис. 2
Рис. 3
Рис. 4
А
Б
