УСТАНОВКА ВИТЯжКИ НА СТІНУ
Визначтесь з варіантом установки: Варіант 1
або Варіант 2. (Мал. 1)
Відповідно до обраного варіанта закріпіть
кріпильні планки. Планки кріпильні малі ви-
користовуються тільки для Варіанта 2. Планка
кріпильна велика використовується при необ-
хідності закрити щілину між витяжкою та сті-
ною.
1. За допомогою саморізів 3,9х9,5 з монтаж-
ного комплекту і викрутки закріпіть адаптер по-
вітропроводу і, за необхідності, планки кріпильні
на корпусі витяжки. (Мал. 2)
2. Зробіть отвори в шафі згідно ескізу для об-
раного варіанту установки. (Мал 3)
3. За допомогою гвинтів М5х40 з шайбами з
монтажного комплекту і викрутки прикріпіть ви-
тяжку до шафи. (Мал. 4)
4. З’єднайте повітропровід з адаптером ви-
тяжки. (Мал. 5) Виведіть інший кінець повітро-
провода у вентиляційну шахту.
Переконайтеся у відсутності щілин у з’єднаннях.

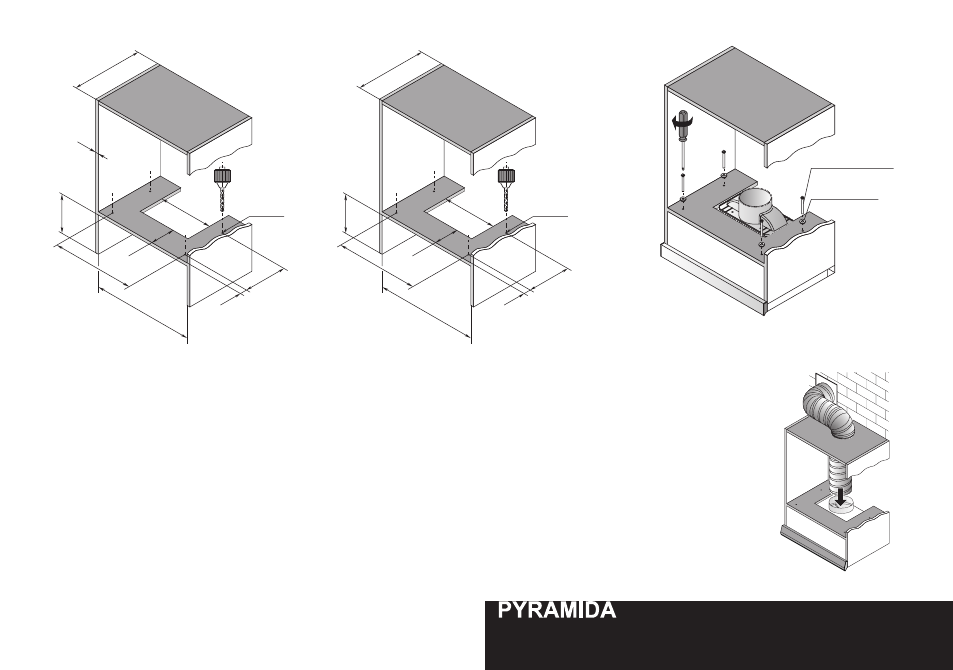

Мал. 3
Мал. 4
Мал. 5
19
5
408
600
500
270 min
300 mi
n
120
212
34
ø6
4 отв.
Гвинти
М5х40
Шайба 5
Варіант 2
15
2
408
558
458
20
270 min
300 mi
n
120
212
34
ø6
4 отв.
Варіант 1
