19

Не забывайте включать вытяжку, как только Вы начина-

ете пользоваться плитой или варочной панелью. Это необ-
ходимо для нормальной вентиляции кухни.

Для полной вентиляции необходимо выключать вытяжку

не ранее чем через 15 минут после окончания процесса
приготовления пищи.

Вытяжка оборудована фронтальной панелью управле-

ния, представляющей собой ряд кнопок. Кнопками «I», «II»,
«III» осуществляется переключение скоростей.

При разогреве пищи достаточно работы вытяжки на

низкой скорости. Для стандартных условий приготов-
ления (варка и жарка на 1-2 конфорках) используется
средняя скорость. Высокая скорость предназначена для
выведения из помещения большого количества пара, дыма
и смешанных кухонных запахов, при одновременной работе
всех конфорок.

Переключение кнопок скоростей может производится

в любом порядке.

Включение и выключение подсветки осуществляется

кнопкой « ».

Для выключения вентилятора воспользуйтесь кнопкой

« ».

ПАнЕЛЬ уПрАВЛЕния

рЕЖиМ рЕциркуЛяции

1. Выключить вытяжку.

2. Включить низкую скорость

вентилятора.

3. Включить среднюю скорость

вентилятора.

4. Включить высокую скорость

вентилятора.

5. Включить или выключить

подсветку.

Для работы вытяжки в режиме рециркуляции воздуха

необходимо:

- при установке не подсоединять вытяжку к воздуховоду

(адаптер водуховода допускается не устанавливать);

- установить в вытяжку дополнительный угольный

фильтр (1 шт.).

Угольный фильтр в комплект поставки вытяжки не вхо-

дит и приобретается отдельно.

Угольный фильтр не подлежит очистке и заменяется на

новый каждые 3-4 месяца.

1

2

4

3

5

I

III

II

RU

18

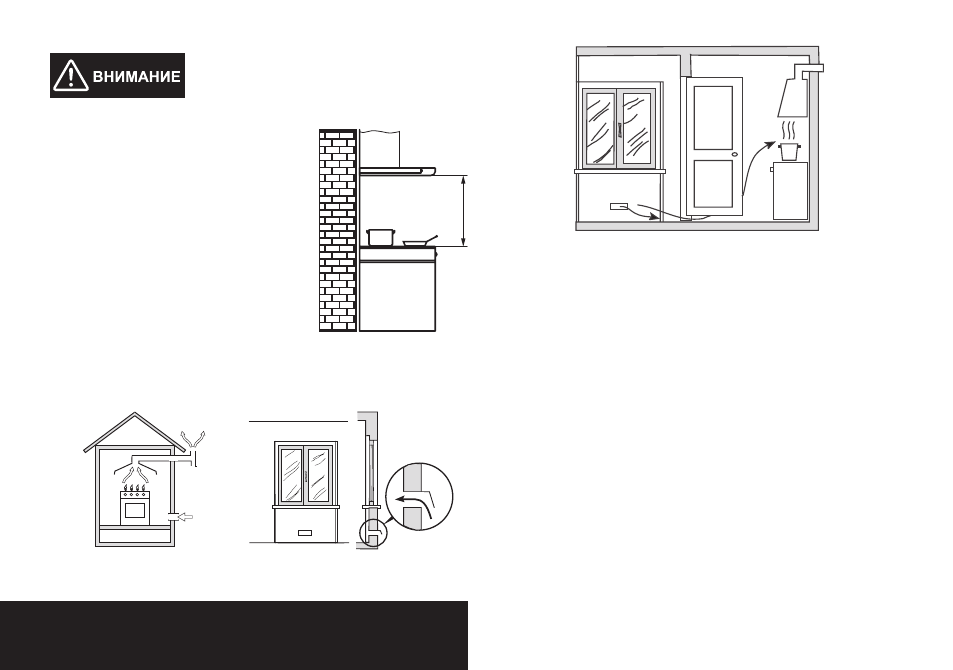

Перед началом монтажа изделия не-
обходимо обесточить электрическую
сеть!

Минимальное расстояние между

варочной поверхностью и нижней
плоскостью вытяжки должно быть:

- для электрических плит – не

менее 600 мм;

- для газовых плит – не менее

650 мм.

При наличии в комнате печи, га-

зового котла или колонки необходи-
мо учитывать, что во время работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.

трЕБОВАния БЕЗОПАснОсти При МОнтАЖЕ

Прямая вытяжка

Пример обеспечения притока

воздуха

Обеспечение необходимого зазора между дверью помещения

и порогом для свободного прохода приточного воздуха

Для обеспечения безопасной работы вытяжки в замкну-

том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).

При использовании воздуховода, состоящего из не-

скольких частей, каждая следующая часть должна быть
расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабе-

лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)

≥ 650 мм
