21

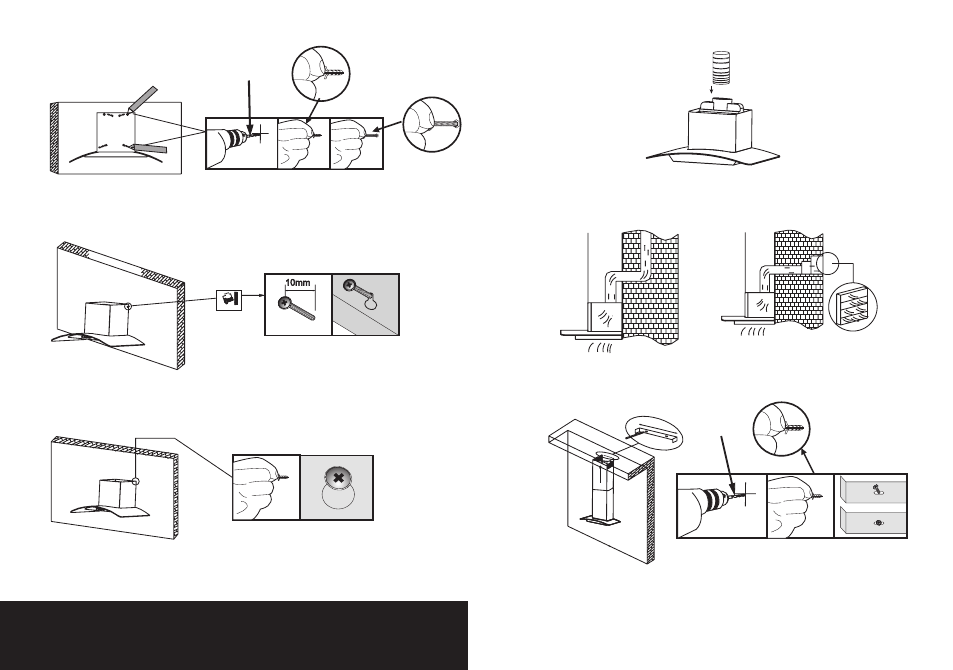

1. Подготовьте место для установки вытяжки на стене над
плитой или варочной поверхностью. Сделайте разметку
с помощью шаблона, который входит в комплект постав-
ки. Согласно разметки, подготовьте в стене 4 отверстия
диаметром 8 мм и забейте в них 4 дюбеля из монтажно-
го комплекта. (Рис. 1)
2. Вкрутите в отверстия 4 болта. Убедитесь, что видимая
часть болтов, на ко-торые будет навешиваться вытяжка,
составляет не менее 10 мм. (Рис. 2)
3. Установите вытяжку так, чтобы все 4 монтажные отверстия
совпали с 4-мя установленными в стене болтами. Прикре-
пите вытяжку задней поверхностью к стене, вкрутив
сначала 2 верхних болта, потом 2 нижних. (Рис. 3)
4. Для отвода воздуха наружу проще всего установить
гибкий гофрированный воздуховод. Соедините возду-
ховод с выводным отверстием вытяжки с помощью
переходника. Убедитесь, что на гофрированной трубе
не осталось нерастянутых складок, т.к. они повышают
шумность работы вытяжки, лишнюю длину воздуховода
отрежьте. (Рис. 4)
5. Выведите другой конец воздуховода в вентиляцион-
ную шахту или на улицу через наружную стену. Убеди-
тесь в отсутствии щелей в соединениях. (Рис. 5)
6. Установите на купол вытяжки декоративный короб,
который будет закрывать воздуховод, присоединенный
к вентиляционной шахте. Нижняя часть короба фикси-
руется с помощью винтов к корпусу вытяжки, а верхняя
выдвигается вверх на необходимую высоту, как пра-
вило, до соприкосновения с мебельным карнизом или
декоративной полкой, расположенной над вытяжкой.
Вытяните верхний декоративный короб на необходи-
мую высоту и зафиксируйте его на стене с помощью
крепежной планки из комплекта поставки. (Рис. 6)
устАнОВкА ВЫтяЖки нА стЕну
Ø8 мм
Ø8 мм
RU
20
устАнОВкА ВЫтяЖки нА стЕну
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
