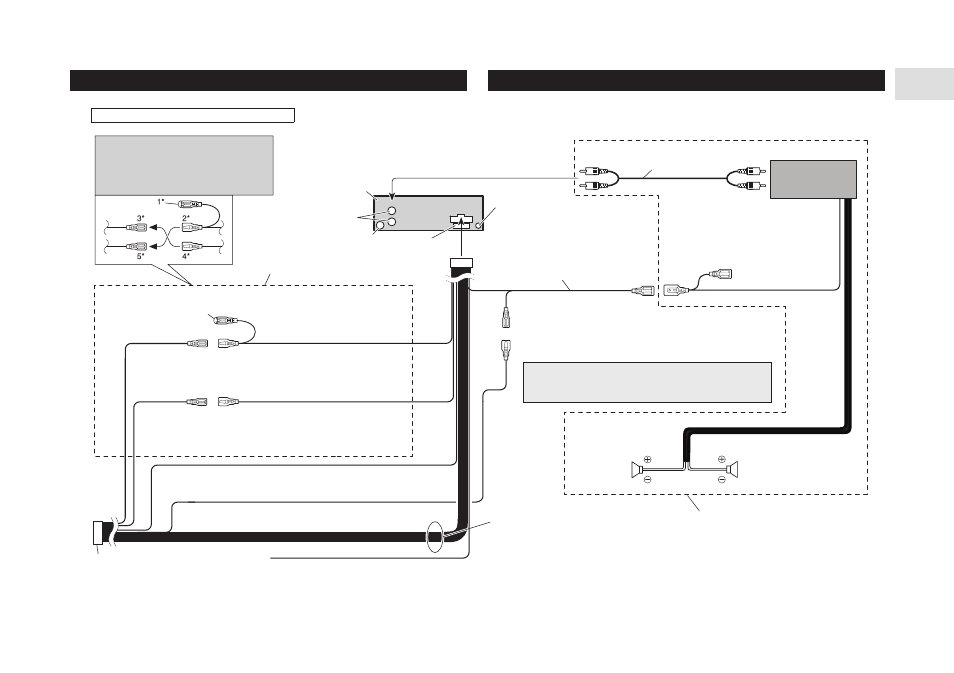

5 Установка аппарата
Цвет проводов данного изделия соответствует новому стандарту
Примечание
В зависимости от типа транспортного средства функции
проводов 3* и 5* могут быть разными. В этом случае
обязательно соединяйте 2* с 5* и 4* с 3*.
Гнездо антенны
Выход на задние громкоговорители
Плеер
Плавкий
предохранитель
Соединительные кабели со штекерами
«RCA» (продаются отдельно)
Усилитель мощности
(продается отдельно)
Сине/белый
К разъему системного управления усилителем
мощности (максимальный ток 300 мА, постоянное
напряжение 12 В).
Дистанционное управление системой
Сине/белый (7*)
К клемме реле управления приводом автома
тической антенны (максимальный ток 300 мА,
постоянное напряжение 12 В).
Сине/белый (6*)
Расположение штыревых контактов разъема ISO зависит от типа транспортного
средства. Соедините 6* и 7*, когда штыревой контакт 5 относится к управле
нию антенной. В других транспортных средствах никогда не соединяйте 6* и 7*.
Левый
Задний
громкоговоритель
Правый
Задний
громкоговоритель
Выполните эти соединения при использовании
дополнительного усилителя.
Соедините друг с другом
провода одного цвета
Колпачок (1*) Не снимайте колпачок,
если данный контакт не используется
Желтый (3*)
Поддержка памяти
(или вспомогательные
устройства)
Желтый (2*) К клемме, на которую всегда поступает
напряжение питания, независимо от положения ключа
зажигания
Красный (5*)
Вспомогательные
устройства (или
поддержка памяти)
Красный (4*) К клемме, напряжение на которой (12 В по
стоянного тока) зависит от положения ключа зажигания
«ON/OFF».
Черный (заземление)
К металлическому корпусу транспортного средства
Разъем стандарта ISO
Примечание
В некоторых транспортных средствах
разъем стандарта ISO может быть разде
лен на два. В этом случае обязательно
подсоединяйтесь к обоим разъемам.
Провода громкоговорителей
Белый
: передний левый (+)
Бело/черный : передний левый ( )
Серый : передний правый (+)
Серо/черный : передний правый ( )
Зеленый : задний левый (+)
Зелено/Черный : задний левый ( )
Фиолетовый : задний правый (+)
Фиолетово/Черный : задний правый ( )
Разъем для проводного дистанционного управления.
Пожалуйста, смотрите инструкцию к устройству про
водного дистанционного управлению
(продается отдельно).
Желто/черный
При использовании сотового телефона, то соедините данный провод с проводом
сотового телефона, осуществляющим отключение звука аудиосистемы. Если теле
фон не подключается, оставьте данный провод свободным.
