Инструкция по эксплуатации Kenwood KRC-597
Страница 30
— 30 —
Py
ccкий

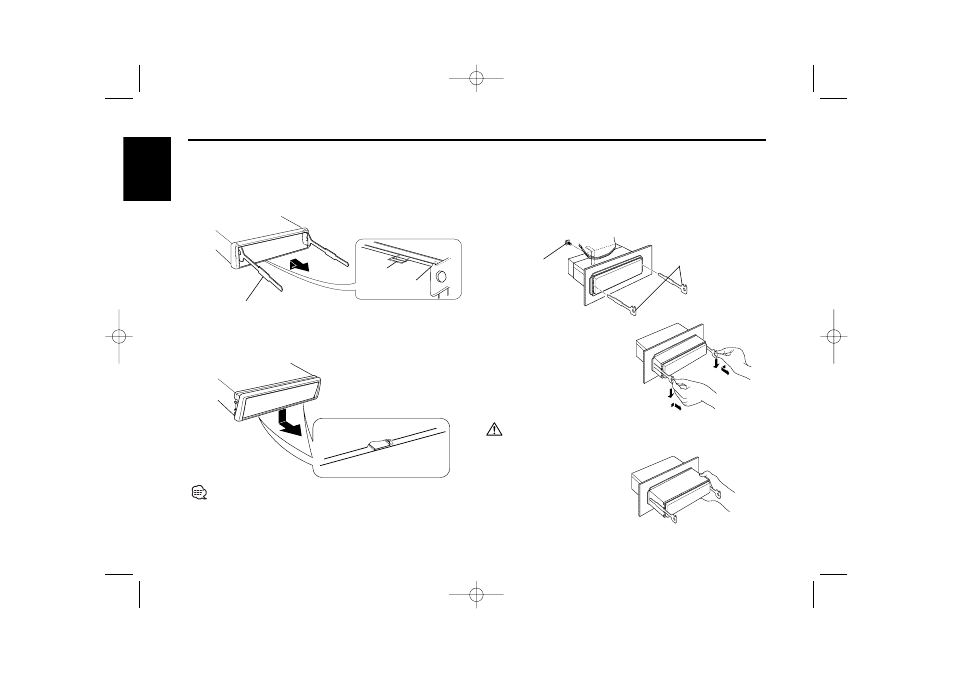

■ Cнятие жесткой резиновой оправки
2
Когда удалён верхний уровень, снимите два нижних
положения.
Эта рамка может быть снята начиная с нижней стороны таким же
образом.
Фиксирующая
кромка
Затвор
1
Задействуйте удерживающие шпильки снимающего
приспособления и снимите два замка на верхнем уровне.
Приподнимите рамку и вытяните её, как показано на
рисунке.
Винт (M4
×8)
(можно купить в
магазинах)
■ Cнятие аппарата
4
Отведите экстрактор в
нижнее направление и
потяните устройство на себя,
выдвинув его из отверстия
наполовину, надавливая при
этом на его боковые стенки.
5
Затем следует вытащить
аппарат руками, следя за тем,
чтобы не уронить его.
Cнимая аппарат, будьте осторожны, чтобы не ранить себя
захватывающими крючками.
1
Прочитайте раздел <Cнятие жесткой резиновой оправки> и затем
снимите жесткую резиновую оправку.
2
Удалите винт (М4
×8) из задней панели.
3
Вставьте оба экстрактора под углом и введите их глубоко в
отверстия с каждой стороны, как показано на рисунке.
Входящий в комплект
принадлежностей экстрактор 2
Входящий в комплект
принадлежностей
экстрактор 2
Установка
