Общие характеристики
Снятие лицевой пластинки
Лицевую пластинку можно снять с
аппарата для предотвращения кра-
жи.
Снятие лицевой пластинки:
1 Выберите из следующего нужный Вам спо-
соб и откройте лицевую пластинку.
Выключите зажигание, нажмите кнопку SRC как
минимум на одну секунду, когда будет убрана
панель управления.
2 Придерживая центральную часть лицевой
пластинки, снримите е¸ в течение того време-
ни, которое Вы установили в разделе «Установ-
ка времени для снятия лицевой пластинки» в
меню. Скобка лицевой пластинки автоматичес-
ки закроется.
ВНИМАНИЕ
- Во время удаления лицевой пластинки, вытя-
гивайте е¸ только тогда, когда она полностью
открыта. Удаление лицевой пластинки, нахо-
дящейся в движении привед¸т к повреждению
аппарата.
- Не прилагайте большого усилия на скобку
лицевой пластинки не устанавливая е¸ на мес-
то. Это вызовет деформацию скобки лицевой
пластинки.
- Не дотрагивайтесь до контактов, находящих-
ся на скобке лицевой пластинки, после е¸
удаления. В противном случае вы можете по-
вредить аппарат.
ПРИМЕЧАНИЕ
- Передняя панель представляет собой состав-
ную часть точного оборудования и может по-
страдать от ударов и сотрясений. Поэтому
после снятия передней панели храните ее в
специально предназначенном для нее футляре.
- Не следует оставлять переднюю панель или
футляр передней панели в жарких или влажных
местах или местах, подвергающихся воздей-
ствию прямых солнечных лучей. Также избе-
гайте сильно запыленных мест и мест, где на
аппарат могут попасть брызги воды.
Установка лицевой пластинки:
1 Держите лицевую пластинку таким образом,
чтобы панель управления была направлена
лицевой стороной к Вам, эатем вставьте левую
сторону лицевой пластинки в скобу лицевой
пластинки.
ВНИМАНИЕ
Когда вы заново прикрепляете лицевую плас-
тинку, не надо вставлять правую сторону лице-
вой пластинки сначала в подвеску лицевой
пластинки, а то можно повредить функцию
разъема на подвеске.
2 Нажмите правую сторону лицевой пластинки
до тех пор, пока она не замкн¸тся.
Дисплей часов
Изменение дисплея часов:
После каждого нажатия кнопки CLK дисп-
лей переключается с часов на индикацию
каждого режима и наоборот.
ПРИМЕЧАНИЕ
Индикатор часов загорается, если часы высве-
чиваются на дисплее.

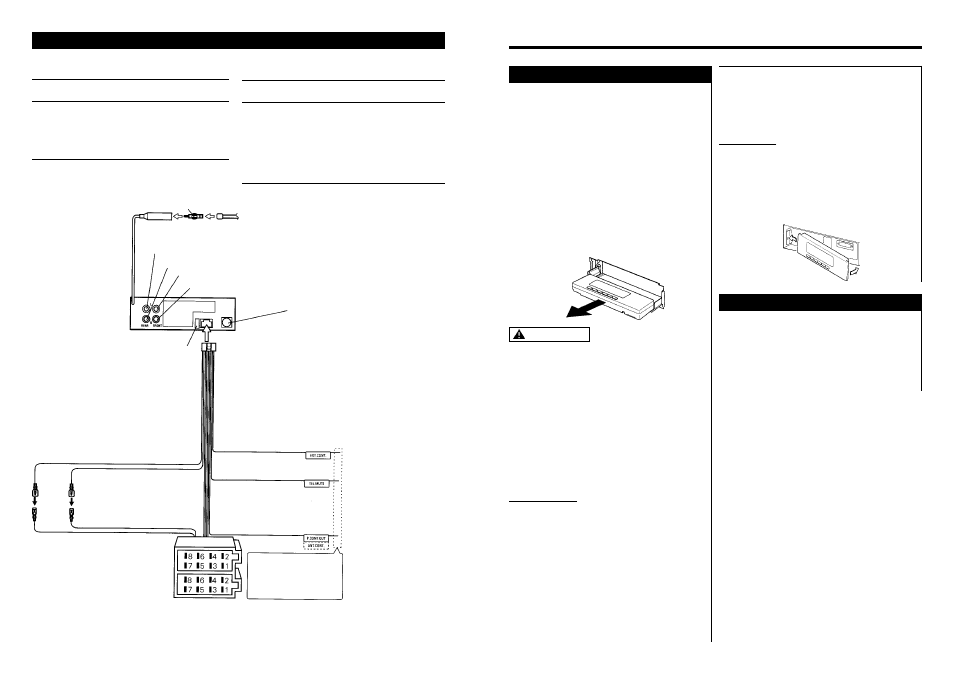

Подсоединение кабелей к гнездам для подключения
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А:
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Адаптер для кабелей антенны (ISO-JASO) (принадлежность 3)
Шнур антенны (ISO)
Вход антенны FM/AM
Задний левый вывод (белый)
Задний правый вывод (красный)
Передний левый выход (белый)
Передний правый выход (красный)
Предохранитель (10А)
Жгут проводов
(принадлежность 1)
К чейнджеру дисков/DAB KENWOOD уп-
равляющий вход/KPA-SD100/KPA-HD100/
KPA-SS100
ПРИМЕЧАНИЕ
Чтобы подсоединить эти кабели, обра-
титесь к соответствующим руководствам.
Кабель аккумулятора (желтый)
Провод зажигания (красный)
Штепсель А-7 (красный)
Штепсель А-4 (желтый)
Провод управления
внешним усилителем
(розовый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/
управляющий кабель привода
антенны (синий/белый)
Разъем А
Разъем В
ПРИМЕЧАНИЕ
Если вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактно-
го столбика.
К EXT.AMP.CONT входу усилите-
ля, имеющего функции внешнего
управления
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
ПРИМЕЧАНИЕ
Особенности подключения систе-
мы слежения KENWOOD изложе-
ны в инструкции по ее эксплуата-
ции.
Подсоедините или к выводу
управления питанием, пользуясь
усилителем питания, который
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
