28
-RU

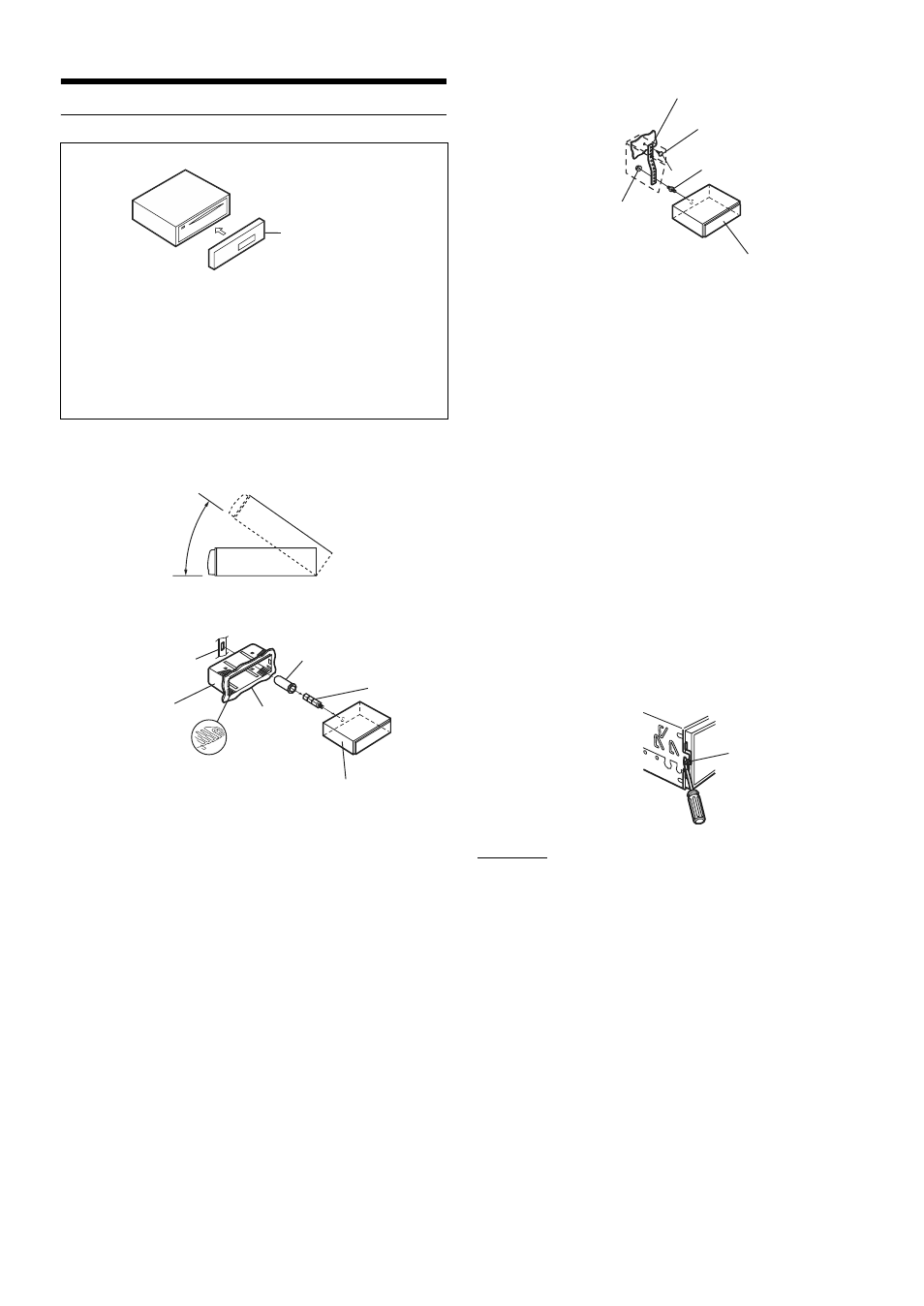

Установка
• Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.
Удаление
1. Удалите съемную переднюю панель.
2. Используя маленькую отвертку (или подобный
инструмент), толкайте стопорные штифты, пока
они не займут “верхнее” положение (см. выше
рисунок). После разблокирования обоих штифтов
вытаскивайте устройство осторожно, чтобы
избежать повторной блокировки первого штифта
до разблокировки второго.
3. Выдвиньте устройство, оставляя его
незаблокированным.
Осторожно
При установке данного устройства в автомобиле не
снимайте переднюю панель.
Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.
1
* Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
Выдвиньте монтажный стакан из основного
блока (см. “Удаление” на странице 28). Вставьте
монтажный стакан в приборную панель и
зафиксируйте его с помощью металлических
хомутов.
Съемная передняя
панель
Не более 35°
Кронштейн
Резиновый колпачок
(в комплекте)
Шестигранный болт
(в комплекте)
Устройство
Приборная
панель
Монтажный стакан
(в комплекте)
Нажимные пластины*
2
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства CDE-
9880R/CDE-9882Ri и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы
устройства CDE-9880R/CDE-9882Ri в
соответствии с описанием, представленным в
разделе ПОДКЛЮЧЕНИЕ.
• В месте крепления к корпусу используйте
соответствующий шуруп*.
3
Вставьте устройство CDE-9880R/CDE-9882Ri
приборную панель. После установки устройства
убедитесь в том, что стопорные штифты
целиком сидят в нижнем положении. Для этого
сильно нажмите на устройство, одновременно
толкая стопорный штифт вниз с помощью
маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не
позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.
∗
Металлическая монтажная полоса
Шуруп
Двухсторонний болт
Устройство
Шестигранная гайка (M5)
Стопорный штифт
