16
|
KDC-W3541/KDC-W3041/KDC-W312/KDC-W241/KDC-241

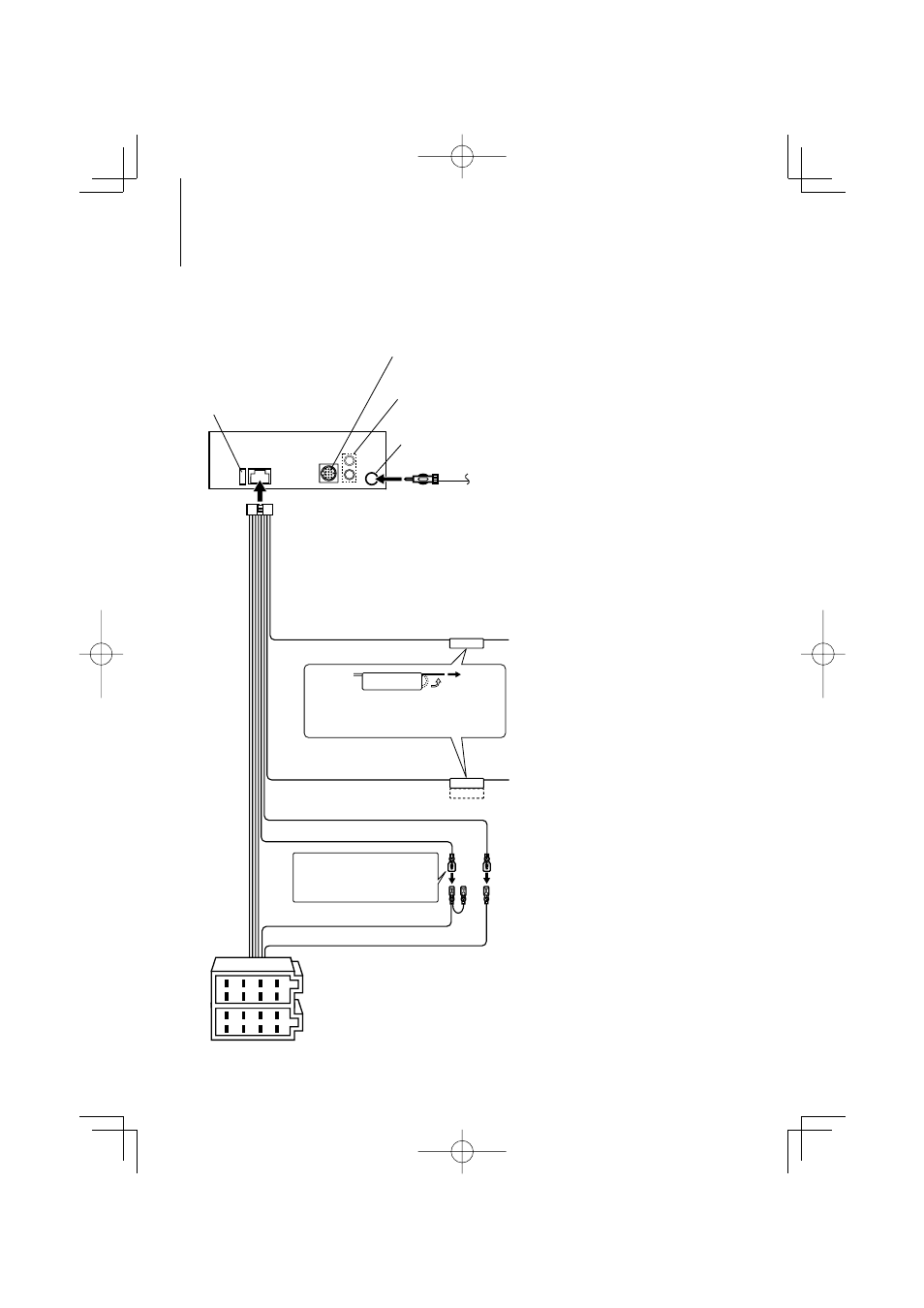

Подсоединение кабелей к гнездам для подключения
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
MUTE
К чейнджеру дисков Kenwood/
Внешнему дополнительному устройству
(только для модели KDC-W3541)
Kабель батареи (Желтый)
Kабель зажигания (Kрасный)
Вход антенны FM/AM
Шнур антенны (JASO)
⁄
Особенности подключения системы
слежения Kenwood изложены в
руководстве по ее эксплуатации.
Жгут проводов
(Принадлежность1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки, или к
выводу управления антенной в автомобиле.
Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель (10A)
⁄
Смотрите следующую
страницу.
Предварительный выход тыловой системы/
Предварительный выход низкочастотного динамика
(только для модели KDC-W3541/W3041/W312)
