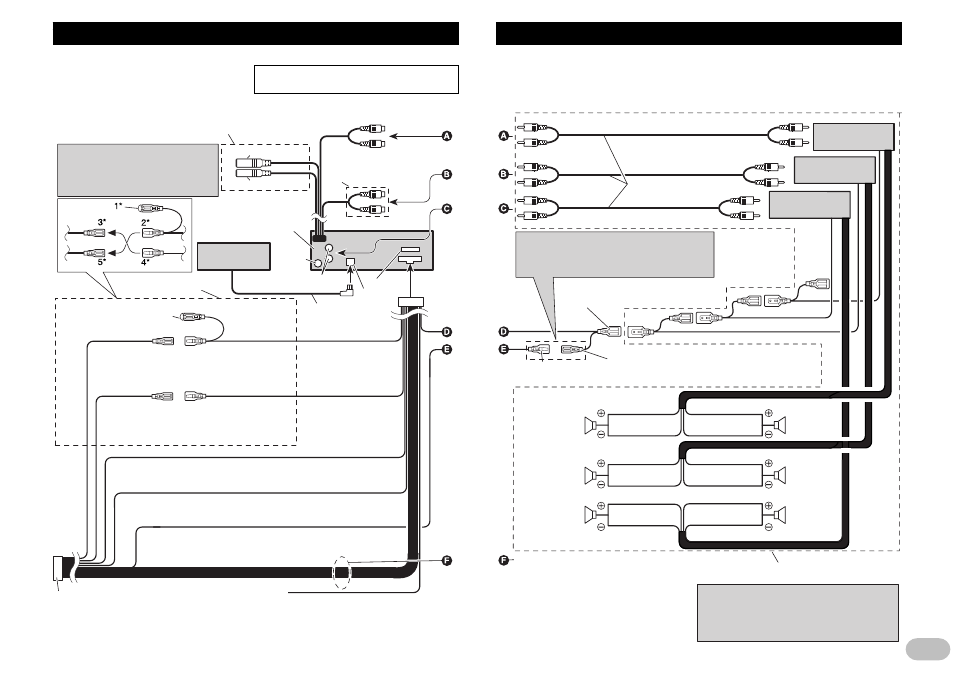

n Основные подключения
Подключение устройств
Проводка этого устройства окрашена
в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (прода
ется отдельно)
Гнездо
антенны
Кабель
IP BUS
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь
зуется, не удаляйте колпак.
Выход сабвуфера или
выход без затухания
Желтый (3*)
Резерв (или
Дополни
тельно) Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв) Красный (4*)
К электрическому разъему, уп
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый: Фронтальный левый +
Белый/черный: Фронтальный левый -
Серый: Фронтальный правый +
Серый/черный: Фронтальный правый -
Зеленый: Тыловой левый + или Сабвуфер +
Зеленый/Черный: Тыловой левый - или Сабвуфер -
Фиолетовый: Тыловой правый + или Сабвуфер +
Фиолетовый/черный: Тыловой правый - или Сабвуфер -
Это устройство
Вход
IP BUS
(синий)
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного напряжения.)
Дистанционное управление системой
Расположение контактов разъема ISO различает
ся в зависимости от типа автомобиля. Соедините
6* и 7*, если Контакт 5 служит для управления ан
тенной. В автомобиле другого типа никогда не
соединяйте 6* и 7*.
Синий/белый (6*)
Синий/белый (7*)
К разъему управления автономной антенной.
(Максимум 300 мА, 12 В постоянного ток.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото
вом телефоне. Если Вы не используете сотовый теле
фон, не подключайте контакт Audio Mute.
Предохра
нитель
Тыловой
громкого
воритель Тыловой
громкого
воритель
Соединительные кабели с
контактными гнездами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Делайте эти соединения при использовании
другого усилителя (продается отдельно).
Примечание:
Если к этому устройству вместо тылового громкого
ворителя подключен сабвуфер, измените режим ты
лового выхода в меню Начальных Настроек. (Обрати
тесь к Инструкции по Эксплуатации.) Выход сабвуфе
ра на этом устройстве является монофоническим.
Левый Правый
Оранжевый/белый
К разъему переключения зажигания.
1*
3*
5*
2*
4*
Эти разъемы предназначены только для DEH P7300R.
Обратитесь к руководству для Устройства громкого
ворящей связи (продается отдельно).
16 см
Передний выход
Разъем TEL
Это контактное гнездо
RCA имеется только в
DEH P7300R.
Задний выход
16 см
16 см
Разъем MIC
16 см
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Сабвуфер Сабвуфер
Фронталь
ный громко
говоритель Фронталь
ный громко
говоритель
