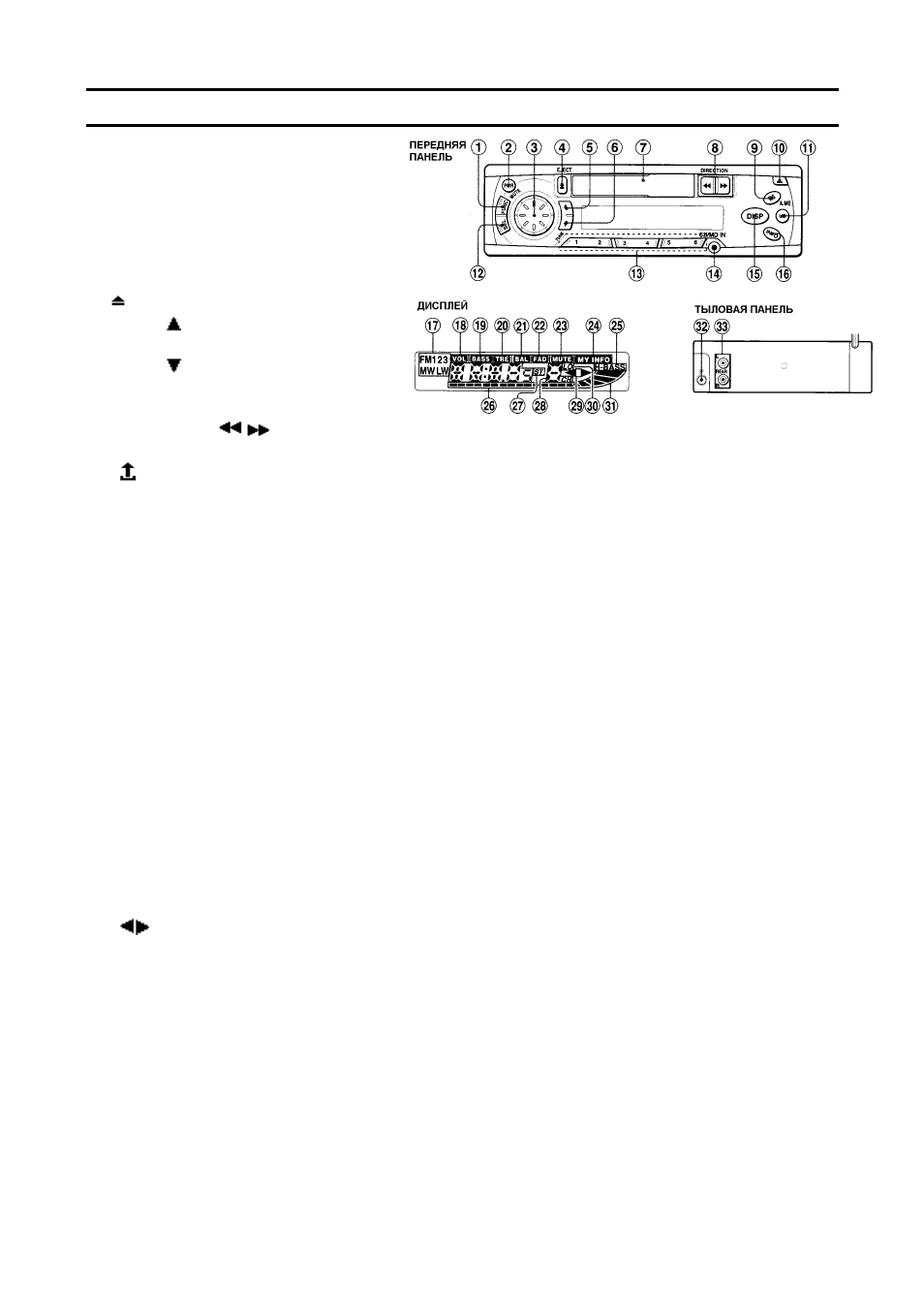

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
ПЕРЕДНЯЯ ПАНЕЛЬ
1 FUNC
- Кнопка выбора режимов
работы/диапазонов тюнера
2 PWR/ MUTE
- Кнопка
включения/выключения
питания/выключения звука
3 JOG DIAL
- Диск управления
4
- Кнопка выброса кассеты
5 TUNE
- Кнопки настройки
приемника вверх по частоте
6 TUNE
- Кнопки настройки
приемника вниз по частоте
7
Отсек установки кассеты
8 DIRECTION
- Кнопка перемотки/выбора направления движения пленки.
9 A.ME/PS
- Кнопка автоматической настройки станций в память/сканирования памяти
10
- Кнопка снятия передней панели
11 LO
- Кнопка выбора уровня чувствительности тюнера
12 SEL
- Кнопка выбора режимов настройки
13 1 - 6 -
Кнопки ячеек памяти приемника
14 CD/MD IN
- Гнездо подключения CD/MD-чейнджера
15 DISP
- Кнопка выбора режима работы дисплея
16 INFO
- Кнопка таймера автоматического включения тюнера
ДИСПЛЕЙ
17 BAND
- Индикация диапазона
18 VOL
- Индикация уровня громкости
19 BASS
- Индикация настройки уровня низких частот
20 TRE
- Индикация настройки уровня высоких частот
21 BAL
- Индикация настройки стереобаланса
22 FAD
- Индикация настройки баланса между передними и тыловыми колонками
23 MUTE
- Индикация режима моментального выключения звучания
24 MY INFO
- Индикация работы функции «Моя информация»
25 H-BASS
- Индикация режима усиления НЧ
26
Панель информации дисплея
27 ST
- Индикация приема стереопрограмм
28
Подсветка дисплея
29
- Индикация направления воспроизведения кассеты
30 LO
- Индикация уровня чувствительности тюнера
31
Индикация уровня сигнала
ТЫЛОВАЯ ПАНЕЛЬ
32
Гнездо подключения антенны
33 REAR
- Гнездо выхода сигнала на предусилитель
