Подсоединение кабелей к гнездам для
подключения
Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в пункте 1.
Eсли штыри разъема ISO расположены соответственно пункту 2 или 3,
следует провести соединение в соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении кабеля для установки
этого аппарата в автомобилях фирмы Volkswagen, как показано внизу на
Рис.2.
2ПРEДУПРEЖДEНИE

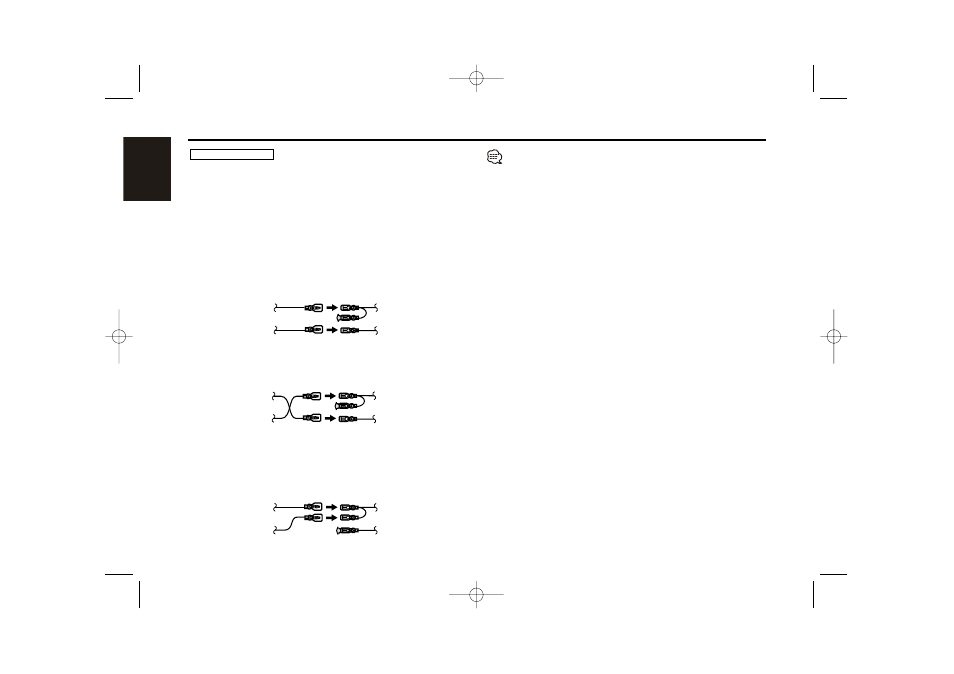

1 (Cтандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат Автомобиль Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
2 Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
3 Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).
Eсли подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АCC…красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
