10
3
Установка
ПРЕДУПРЕЖДЕНИЕ
- Не устанавливайте усилитель на неустойчивой поверхности; в местах, в которых усилитель во
время управления автомобилем будет мешать; в местах, которые могут быть подвергнуты воздей-
ствию влаги; в запыленных местах; в местах, подверженных воздействию высокой температуры; в
местах попадания прямого солнечного света; в местах, подверженных воздействию горячего
воздуха.
- Не устанавливайте усилитель под коврик. В противном случае усилитель перегреется и может быть
поврежден.
- Устанавливайте усилитель в месте, обеспечивающем хорошее рассеивание тепла. После установки
ничего не ставьте (не кладите) на усилитель сверху.
- Температура поверхности усилителя во время его работы достаточно высока. Устанавливайте
усилитель в местах, где люди, резиновые предметы и прочие, чувствительные к теплу материалы
не будут контактировать с усилителем.
- Этот усилитель оснащен охлаждающими вентиляторами, предназначенными для уменьшения
внутренней температуры. Будьте внимательны, при установке усилителя не блокируйте отверстия
охлаждающего вентилятора. Блокирование этих отверстий предотвращает охлаждение усилителя
и может привести к возникновению неисправностей.
- При сверлении отверстия под сиденьем, в багажнике или любом другом месте автомобиля,
убеждайтесь в том, что с противоположной стороны просверливаемой поверхности нет важных
устройств, например, топливного бака, тормозной трубы или проводки. Будьте осторожны, не
повредите важные части автомобиля.
- Не устанавливайте усилитель вблизи панели автомобиля, а также в местах расположения
воздушных подушек (air-bag).
- Усилитель должен быть надежно закреплен в той части автомобиля, в которой усилитель не будет
мешать управлению автомобилем. В случае аварии или механического удара усилитель может
нанести травму.
- После установки усилителя убедитесь в том, что исправно работает электрооборудование
автомобиля: стоп-сигналы, сигналы поворота и стеклоочистители.
Охлаждающий
вентилятор
Саморезы (диаметр
4 мм, длина 16 мм)
Панель установки (толщина 15 мм или более)

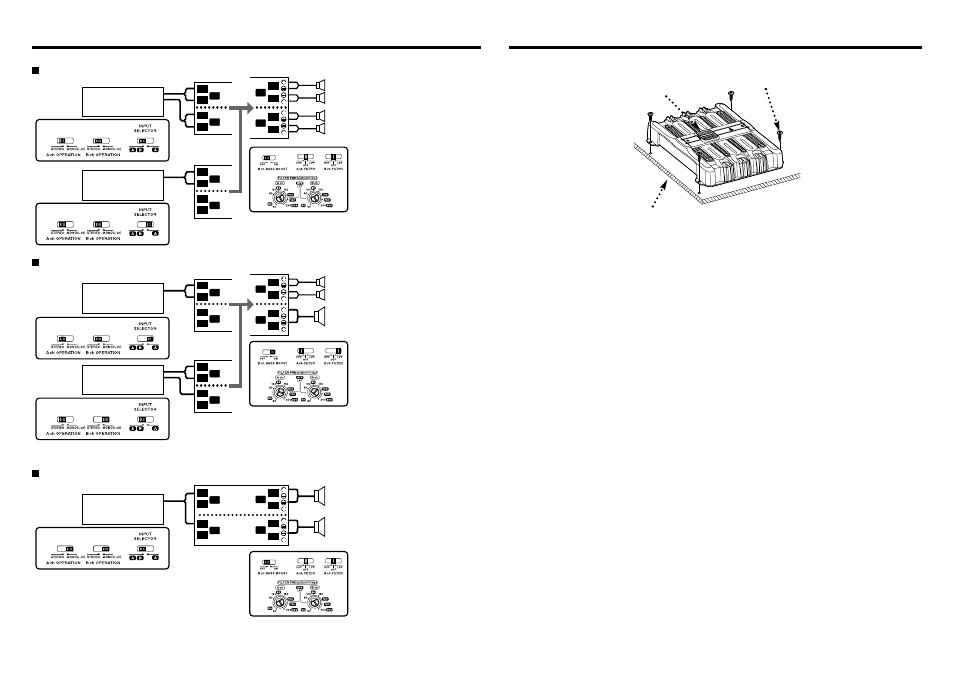

Примеры систем
4-канальная система
4
5
6
2
3
6
2
3
6
2
3
L
R
L
R
L
R
A
A
L
R
B
B
L
R
A
L
R
B
L
R
A
L
R
B
4
5
4
5
4
5
4
5
L
R
L
R
A
B
L
R
L
R
A
B
L
R
L
R
A
B
L
R
L
R
A
B
(1)
(2)
(1)
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
3-канальная система
2-канальная система
Фронтальная левая АС
Фронтальная правая АС
Тыловая левая АС
Тыловая правая АС
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
Левая АС (ВЧ-фильтр)
Правая АС (ВЧ-фильтр)
Сабвуфер (L+R)
(мостовое подключение)
Левая АС
(мостовое подключение)
Правая АС
(мостовое подключение)
