Установка – Инструкция по эксплуатации Kenwood KDS-P901
Страница 2
7
2
Установка

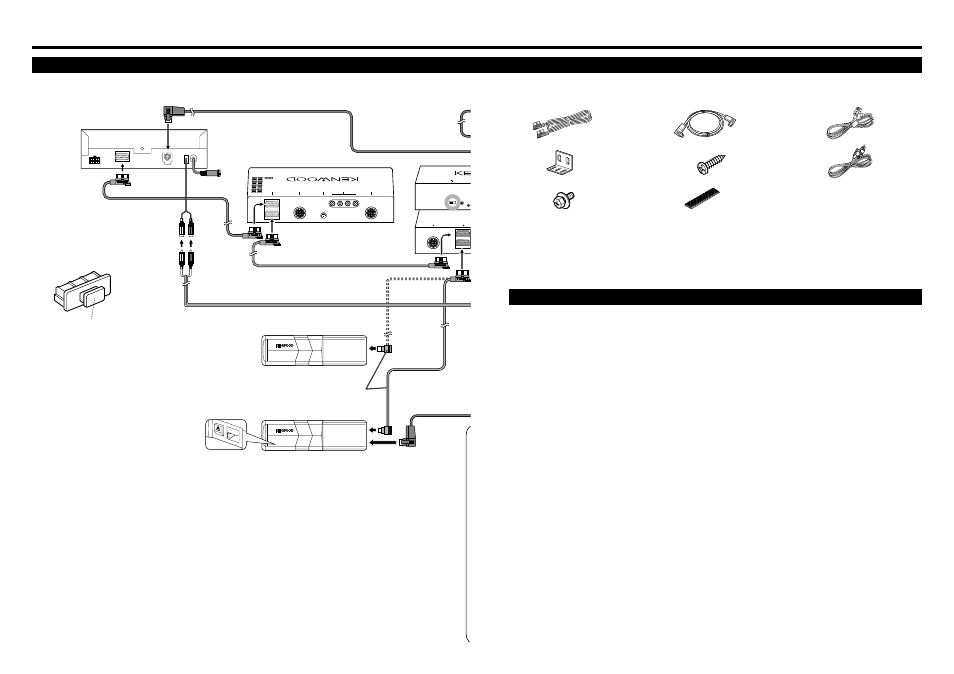

Подключение кабелей к гнездам (подключение по шине MZ-BUS)
TO MZ-BUS
HEAD UNIT
PROTOCOL SWITCH
BUS OTHER
TO OTHER
HEAD UNIT
TO
NAV
.I/F
TO
ANTENNA
TO
5L I/F
TO
MZ-BU
S
TO
MONITO
R
"1"
}
1-CH-2
M 4
DVD-проигрыватель
(Черный)
Оптический кабель (6 м, принадлежность (4))
Ресивер (лицевая сторона)
KDS-P901
Соединительный кабель
(5,5 м, принадлежность (1))
Аудиокабель (приобретается дополнительно)
Дисковый чейнджер с шиной MZ-BUS
Соединительный кабель (в комплекте с чейнджером)
Дисковый чейнджер
с шиной MZ-BUS (C929)
(Черный)
ПРЕДУПРЕЖДЕНИЕ
Когда подключается оптический кабель C929, устанавливайте
переключатель в положение «1».
ЗАМЕЧАНИЕ
Установите снятые защитные
крышки на неиспользуемые
гнезда процессора KDS-P901.
Защитная крышка
DVD-проигрыватель & ресивер:
KVT-910DVD/920DVD/930DVD/940DVD/960DVD
Принадлежности
Технические характеристики
Внешний вид
................................ Количество
.........1
q
.........2
w
.........4
e
.........1
r
.........4
t
.........2
y
.........1
u
.........1
i
Внешний вид
................................ Количество
Внешний вид
................................ Количество
ПРЕДУПРЕЖДЕНИЕ
Использование любых других принадлежностей, может привести к повреждению процессора. Используйте
только принадлежности, которые поставляются в комплекте с процессором и приведены выше.
Секция цифрового процессора сигналов (DSP)
Цифро-аналоговый преобразователь (ЦАП) .................................................................................. 24-битный
Аналогово-цифровой преобразователь (АЦП) ............................................................................... 24-битный
Декодер ........................................................................... линейный РСМ/Dolby Pro Logic/Dolby Digital/DTS
Эквалайзер
4-полосный параметрический эквалайзер
Частоты 1 диапазона (BAND1) ................................................................... 60/80/100/120/160/200/250 Гц
Частоты 2 диапазона (BAND2) ..................................................................... 315/400/500/630/800/1000 Гц
Частоты 3 диапазона (BAND3) ............................................................................ 1,25/1,6/2/2,5/3,15/4 кГц
Частоты 4 диапазона (BAND4) .................................................................................5/6,3/8/10/12,5/16 кГц
Усиление ...................................................................................................................................................... +9 дБ
Контроль качества .................................................................................................................... 0,25/0,5/1,0/2,0
Кроссовер
Частота среза высокочастотного фильтра: ................................................ 30/60/90/120/150/180/250 Гц
Наклон частотной характеристики: ........................................................................................... 12/18/24 дБ
Частота среза низкочастотного фильтра: ................................................... 30/60/90/120/150/180/250 Гц
Наклон частотной характеристики: ........................................................................................... 12/18/24 дБ
Временные настройки
(Шаг 0,15 м) ....................................................................................................................................... 0 - 3,0 м
(Шаг 0,3 м) ...................................................................................................................................... 3,0 - 6,0 м
Центральный канал (шаг 0,15 м) .................................................................................................... 0 - 1,5 м
Уровень звучания канала ..................................................................................................................... +/-10 дБ
Секция усилителя
Уровень сигнала на выходе предварительного усилителя ...................................................... 4,5 В/10 кОм
Сопротивление выхода предварительного усилителя .................................................................... <=600 Ом
Максимальный уровень входного аудиосигнала .......................................................................... 1 В/22 кОм
Соотношение сигнал/шум ....................................................................................................................... 100 дБ
Общие гармонические искажения (20 кГц LPF, 1 кГц) .......................................................................... 0,01%
Диапазон воспроизводимых частот .......................................................................................... 10 Гц - 24 кГц
Общие характеристики
Установочный размер (ширина х высота х глубина) ....................................................... 208 х 40 х 163 мм
Вес ................................................................................................................................................................ 0,9 кг
