Меры безопасности, Подключения – Инструкция по эксплуатации Kenwood KAC-5201 RU
Страница 2
7
2
Меры безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить получение травм и/
или возникновение огня, соблюдайте сле-
дующие меры безопасности:
- При наращивании кабелей аккумулятора, зажига-
ния или заземления всегда убеждайтесь в том, что
используется специальный кабель сечением 3 кв. мм
(AWG12) или более. Это необходимо соблюдать для
того, чтобы избежать деформации или повреждения
изоляции кабеля.
- Чтобы предотвратить возникновение короткого
замыкания, не допускайте попадания внутрь усили-
теля никаких металлических предметов (например,
монет).
- Если из усилителя пойдет дым или Вы почувствуете
странный запах, немедленно выключите ключ зажи-
гания и обратитесь к дилеру фирмы KENWOOD.
- Не прикасайтесь к усилителю во время эксплуата-
ции, т.к. поверхность усилителя может сильно на-
греться и Вы можете получить ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы предотвратить повреждение усили-
теля, соблюдайте следующие меры безо-
пасности:
- Убедитесь в том, что усилитель подключен к источ-
нику питания 12 В DC с заземлением отрицательной
полярности.
- Не открывайте верхнюю и нижнюю крышки усили-
теля.
- Не устанавливайте усилитель в местах, которые
подвергаются попаданию прямого солнечного све-
та или избыточному теплу или влажности. Также
избегайте установки усилителя в местах с повышен-
ной запыленностью или возможностью попадания
воды.
- При замене предохранителя используйте только
новые предохранители, рассчитанные на указанный
ток. Использование предохранителя, не рассчитан-
ного на указанный ток, может привести к возникно-
вению неисправностей усилителя.
- Чтобы предотвратить возникновение короткого
замыкания при замене предохранителя, сначала
отключите проводку усилителя.
ЗАМЕЧАНИЕ
- Если в процессе установки у Вас возникнут пробле-
мы, проконсультируйтесь с дилером фирмы Kenwood.
- Если Вам кажется, что усилитель работает непра-
вильно, проконсультируйтесь с дилером фирмы
Kenwood.
Чистка усилителя
Если лицевая панель усилителя испачкается, отклю-
чите усилитель от источника питания и протрите
лицевую панель мягкой сухой тряпочкой, например,
силиконовой тканью.
ПРЕДУПРЕЖДЕНИЕ
Не протирайте панель жесткой тканью или тканью,
смоченной химическими веществами, например,
растворителем для краски и алкоголем. Эти ткани
могут поцарапать поверхность панели и/или вызвать
стирание символов.
Проводка для подключения усилителя
- Если во время работы двигателя в акустических
системах слышен шум, к каждому проводу подклю-
чения к аккумулятору подсоедините линейный фильтр
защиты от помех (приобретается дополнительно).
- Используя гроверы, не допускайте прямого контак-
та провода с краем металлической пластинки.
- Подключайте провод заземления к металлической
части кузова автомобиля, который действует в каче-
стве электрического проводника на отрицательную
(-) клемму аккумулятора. Не включайте питание уси-
лителя, пока не будет подключен провод заземле-
ния.
- Устанавливайте защитный предохранитель в про-
вод аккумулятора, как можно ближе к аккумулятору.
Защитный предохранитель должен быть рассчитан
на такой же ток, что и предохранитель усилителя.
- Для подключения к аккумулятору и заземлению
используйте автомобильные (огнестойкие) провода,
рассчитанные на ток больший, чем ток, на который
рассчитан предохранитель. Используйте сетевой
провод сечением 3 кв.мм (AWG12) или более.
- Если Вы планируете использовать больше одного
усилителя мощности, используйте провода подачи
питания и защитные предохранители, рассчитанные
на большее значение тока, чем максимальный ток
каждого усилителя.
Выбор акустических систем
- Номинальная входная мощность акустических си-
стем, которые Вы хотите подключить к усилителю,
должна быть больше максимальной выходной мощ-
ности (в Ваттах) усилителя. Использование акусти-
ческих систем, рассчитанных на меньшую выходную
мощность, может привести к повреждению этих
акустических систем.
- Сопротивление акустических систем, которые Вы
хотите подключить должно быть 2 Ом и выше (для
стереофонического подключения) или 4 Ом и выше
(для мостового подключения). Если Вы планируете
использовать несколько пар акустических систем,
подсчитайте суммарное сопротивление акустичес-
ких систем, а затем подключите подходящие акусти-
ческие системы к усилителю.
8
Ω
2
Ω
4
Ω
4
Ω
4
Ω
4
Ω

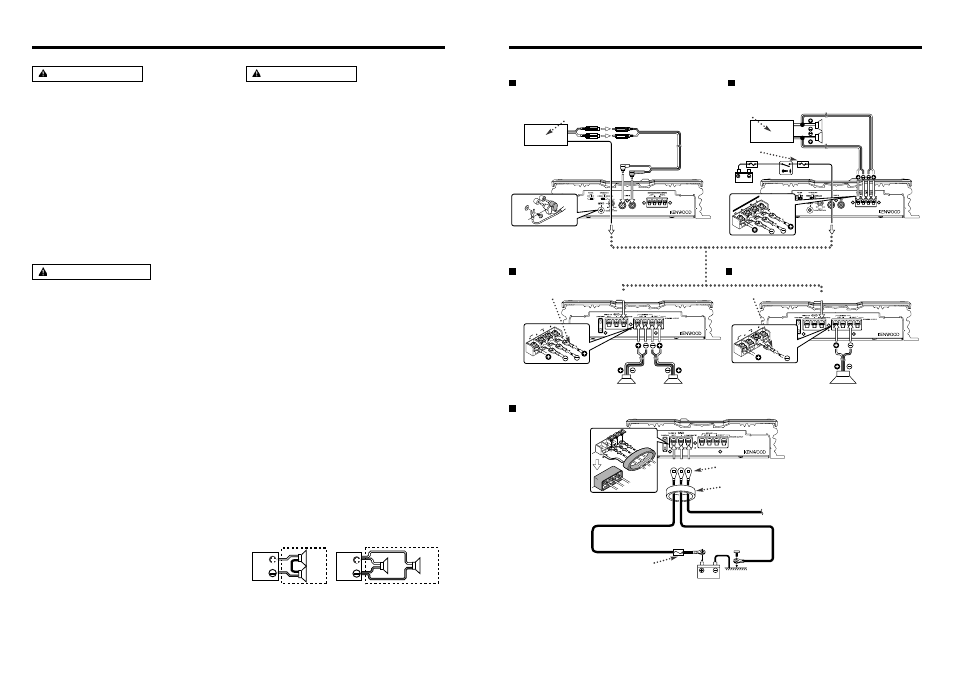

Подключения
25
4
3
2
25
25
GN
D
LE
FT
BR
ID
GE
D
RIG
HT
LE
FT
BR
ID
GE
D
RIG
HT
LE
FT
RIG
HT
S
P
E
A
K
E
R
L
E
V
E
L IN
P
U
T
4
6
!
5
5
4
ЗАМЕЧАНИЕ: В целях безопасности перед подключением прочтите раздел «Процедура установки».
Подключение кабеля типа RCA
Центральный блок
(CD-ресивер, магнитола и т.д.).
Кабель типа RCA*
Провод управления питанием*
Подключение к гнезду уровня АС
Автомагнитола
(без линейного выхода)
Акуст.системы
АСС
Блок предохранителей
Аккумулятор
Стереофоническое подключение АС
Контакт
подключения *
Мостовое подключение АС
Левая АС
Правая АС
Контакт подключения *
Сабвуфер
Подключение провода питания
Контакт подключения *
Крышка (фиксатор) проводов
Провод управления питанием *
Провод аккумулятора *
Провод заземления *
Защитный предохранитель *
Аккумулятор
