Органы управления
(11) Гнездо подключения заземления кабеля типа RCA
При использовании кабеля типа RCA c проводом заземления подключайте провод заземления к
этому гнезду.
ПРЕДУПРЕЖДЕНИЕ
Не используйте это гнездо для подключения заземления источника питания. Усилитель может быть
поврежден, если провод заземления источника питания будет подключен к этому гнезду.
(12) Линейные входы усилителя A/B/SUB LINE IN
(13) Регулятор частоты среза низкочастотного фильтра канала сабвуфера
SUB.CH LPF FREQUENCY
С помощью этого регулятора Вы можете отрегулировать полосу частот канала SUB.
(14) Переключатель OPERATION
С помощью этого переключателя Вы можете независимо выбрать способы усиления входных
сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофонический режим):
Усилитель может использоваться в качестве стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого канала. Устанавливайте переключатель в это положение
и выполняйте мостовое подключение, чтобы использовать в качестве высокомощного монофони-
ческого усилителя. (Входной сигнал правого канала не воспроизводится).
(15) Селектор входов INPUT SELECTOR (AB/SUB)
Этот переключатель позволяет выбрать входной сигнал, который будет усиливаться усилителем
SUB.
- Положение АВ: Сигналы с входов усилителей А и В смешиваются и подаются на усилитель SUB.
ЗАМЕЧАНИЕ: Входной сигнал варьируется в зависимости от положения переключателей INPUT
SELECTOR (A/AB) è OPERATION.
- Положение SUB: Входной сигнал усилителя SUB усиливается усилителем SUB.
Сетевой индикатор
Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
Если сетевой индикатор не светится, когда включено питание,
может сработать функция защиты.
Функция защиты срабатывает в следующих ситуациях:
Этот усилитель снабжен функцией защиты для защиты усилителя
и акустических систем от проблем и неисправностей, которые
могут возникнуть.
Когда срабатывает функция защиты, сетевой инди-
катор гаснет и усилитель прекращает работу.
- Если возникло короткое замыкание провода акустических
систем.
- Если выход на акустические системы контактирует с заземле-
нием.
- Если возник сбой в работе усилителя и сигнал постоянного тока
(DC) был направлен на акустические системы.
- Если внутренняя температура усилителя слишком высока и
усилитель не может продолжать нормальную работу.
- Если провод заземления центрального устройства (магнитолы,
CD-ресивера и т.д.) или этого усилителя не подключен к метал-
лической части, являющейся проводником на отрицательную (-)
клемму аккумулятора.

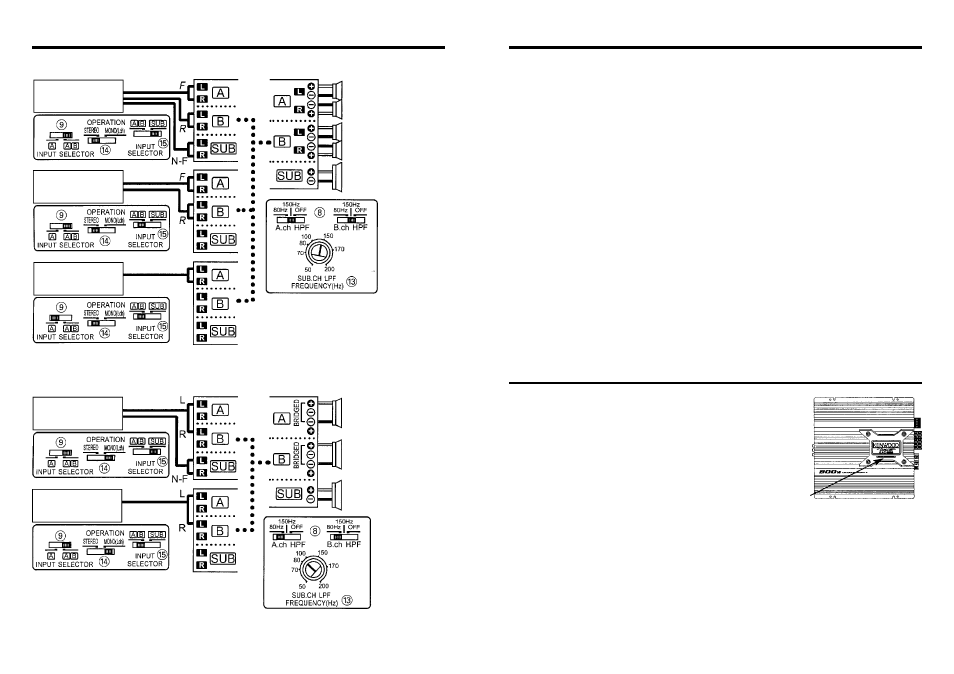

Примеры систем
5-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
3-канальная система
Фронтальная левая АС
Фронтальная правая АС
Тыловая левая АС
Тыловая правая АС
Сабвуфер
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
Левая АС
Правая АС
Сабвуфер
