5 Подключение аппарата

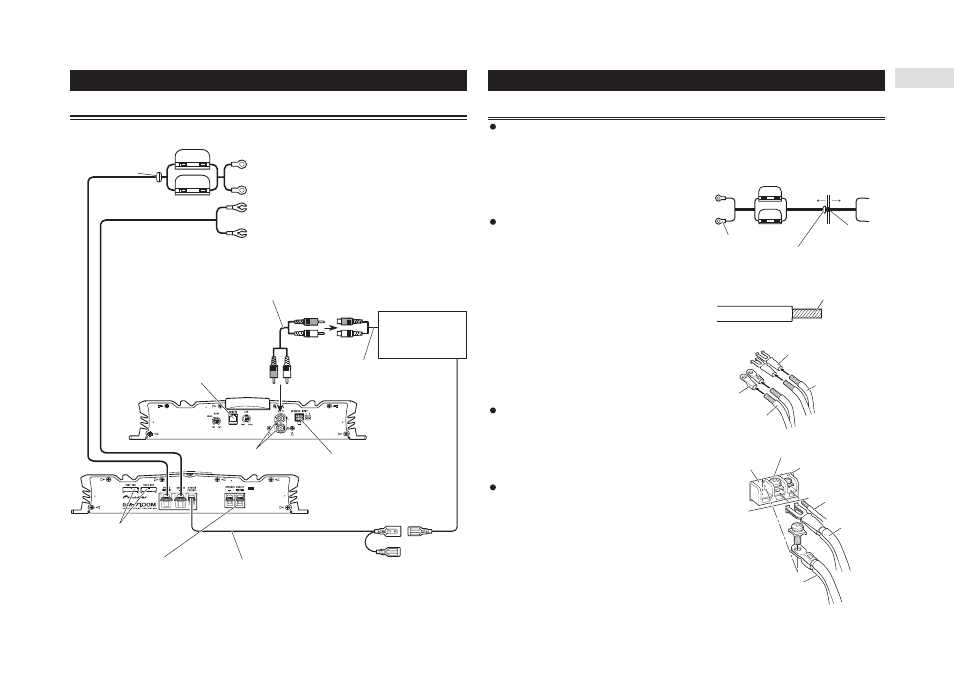

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD 223)
(продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с
положительной (+) клеммой аккумулятора.
Провод заземления (черный) (RD 223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода с
штекерами RCA
(продаются отдельно)
Стереосистема
автомобиля с выходными
гнездами RCA
Внешний выход
(Выход сабвуфера)
Гнездо для дистанционного управления
усилителем баса.
Подключите к нему провод дистанционного
управления усилителем баса
Вход RCA
Разъем входа от АС
См. раздел «Использование входа от АС».
Предохранитель (30 А) х 2
Разъем выхода на АС
Инструкции по подключению акустических
систем смотрите в разделе «Подключение
проводов АС».
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему
дистанционного управления системой на автомобильной стереосистеме («SYSTEM
REMOTE CONTROL»). Гнездовой соединитель (розетку) можно подключить к
разъему релейного управления автоматической антенной. Если у автомобильной
стереосистемы нет разъема дистанционного управления системой, подключите
штекер к клемме питания через замок зажигания.
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех других соедине
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму
лятора с положительной (+) клеммой ак
кумулятора.
2. Скрутите концы аккумуляторного
провода, провода заземления и
провода дистанционного управле
ния системой.
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
Для обжима наконечников на концах про
водов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
(RD 223), которые продаются отдельно. Подключите аккумуляторный провод непосредст
венно к положительной (+) клемме автомобильного аккумулятора, а провод заземления за
мкните на массу (подключите к кузову автомобиля).
Предохранитель (30 А) Моторный
отсек Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие про
ходную изоляционную резино
вую втулку кольцевого типа.
Просверлите от
верстие диамет
ром 14 мм в кузо
ве автомобиля.
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанци
онного управления
системой
Провод
заземления
Разъем питания
Аккумуляторный провод
