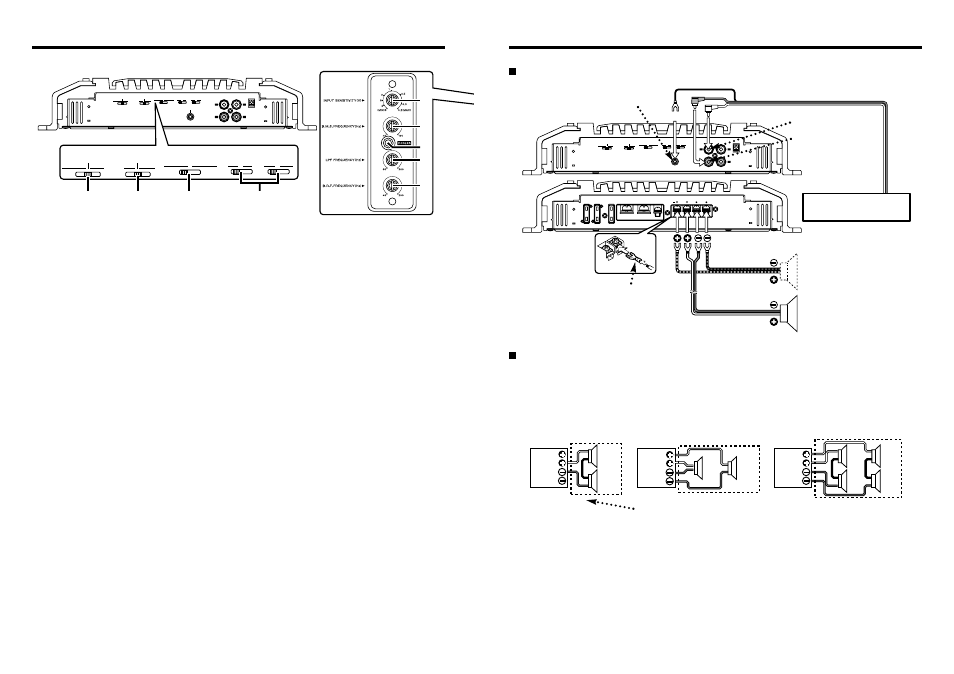

Органы управления / Индикатор
REVERSE
NORMAL
PHASE
BAND REJECT
–12dB
–6dB
OFF
B.M.S.
+12dB
OFF
REMOTE
INFRASONIC
25Hz
15Hz
ON
OFF
GND
LINE OUT
EXT.AMP.CONT.
LINE IN
L
R
L
R
REVERSE
NORMAL
PHASE
BAND REJECT
–12dB
–6dB
OFF
B.M.S.
+12dB
OFF
REMOTE
INFRASONIC
25Hz
15Hz
ON
OFF
1
2
3
4
5
6
8
9
7
Информация о D-классе
Усилитель класса D использует неслышимую часто-
ту в качестве переключающего импульса для изме-
нения ширины импульса, представляющего музы-
кальный сигнал. (Модуляция ширины импульса:
P.W.M.).
(5) Регулятор чувствительности входа
INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с
уровнем сигнала на выходе предварительного уси-
лителя головного устройства, подключенного к этому
усилителю мощности.
ЗАМЕЧАНИЕ
Чтобы получить информацию об уровне сигнала на
выходе предварительного усилителя, обратитесь к
разделу «Технические характеристики» в инструк-
ции по эксплуатации головного устройства.
(8) Регулятор LPF FREQUENCY
Используется для установки частоты среза низкоча-
стотного фильтра.
(2) Переключатель фильтра BAND REJECT
Когда этот переключатель установлен в положение
«-6 dB/-12 dB», частоты в диапазоне, выбранном с
помощью переключателя B.R.F. FREQUENCY, будут
подавляться и отсекаться. Отсечение диапазона
частот позволяет снизить резонанс внутри автомо-
биля и уменьшить количество стоячих волн.
(9) Переключатель B.R.F. FREQUENCY
Устанавливает частоту отсечения (среза), когда
переключатель BAND REJECT установлен в положе-
ние «-6 dB»/»-12 dB».
(4) Переключатель INFRASONIC FILTER
(OFF/ON)
Когда этот переключатель установлен в положение
ON, частоты, которые находятся ниже слышимого
диапазона и установленные с помощью переключа-
теля 15HZ/25Hz, и не прослушиваются, будут отсе-
каться с целью улучшения качества воспроизводи-
мого звука.
(15Hz/25Hz)
Устанавливает частоту среза, когда переключатель
OFF/ON установлен в положение ON.
(3) Переключатель PHASE (фаза)
Когда этот переключатель установлен в положение
REVERSE (REVERSE: 180О), фаза сигнала на выходе
на акустические системы инвертируется.
(1) Переключатель системы управления
низкими частотами B.M.S.
Усиление низких частот отцентровано по частоте,
установленной с помощью регулятора B.M.S.
FREQUENCY.
- Положение +12
Усиление низких частот: +12 дБ
- Положение OFF
Усиление низких частот выключено.
- Положение REMOTE:
Система B.M.S. управляется с головного устрой-
ства KENWOOD (обратитесь к странице 5).
(6) Регулятор B.M.S. FREQUENCY
Когда переключатель B.M.S. установлен в положе-
ние «+12dB»/»REMOTE», Вы можете отрегулировать
усиливаемую центральную частоту.
(7) Кнопка V-COLOR (изменение цвета)
Выберите цвет индикатора при включении. Каждое
нажатие на кнопку приводит к выбору одного из 7
стандартных цветов и изменению цвета. Цвет не
может быть выбран во время мигания индикатора.
REVERSE
NORMAL
PHASE
BAND REJECT
–12dB
–6dB
OFF
B.M.S.
+12dB
OFF
REMOTE
INFRASONIC
25Hz
15Hz
ON
OFF
GND
LINE OUT
EXT.AMP.CONT.
LINE IN
L
R
L
R
25
25
25
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(25Ax3)
%
&
^
Подключение кабеля типа RCA
Контакт заземления кабеля типа RCA
* Принадлежности, которые могут быть приобретены в магазине.
Вход левого канала
Вход правого канала
Кабель типа RCA*
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Клемма подключения*
Сабвуфер (L + R)
Выбор акустических систем
- Номинальная входная мощность акустических систем, которые Вы хотите подключить, должна быть больше
максимальной выходной мощности (в Вт) усилителя. Использование акустических систем, рассчитанных на
меньшую мощность, может привести к повреждению усилителя.
- Используйте акустические системы с сопротивлением не менее 1 Ом. Если будет использоваться более
одной пары акустических систем, подсчитайте суммарное сопротивление акустических систем и подключите
подходящие акустические системы к усилителю.
4
1
4
1
2
1
8
1
8
1
2
1
4
1
4
1
4
1
4
1
4
1
Суммарное сопротивление
