Меры безопасности
Подключения
Проводка для подключения усилителя
- Если во время работы двигателя в акустических системах слышен шум, к каждому проводу
подключения к аккумулятору подсоедините линейный фильтр защиты от помех (приобретается
дополнительно).
- Используя гроверы, не допускайте прямого контакта провода с краем металлической пластинки.
- Подключайте провод заземления к металлической части кузова автомобиля, который действует
в качестве электрического проводника на отрицательную (-) клемму аккумулятора. Не включайте
питание усилителя, пока не будет подключен провод заземления.
- Устанавливайте защитный предохранитель в провод аккумулятора, как можно ближе к аккумуля-
тору. Используйте предохранитель, рассчитанный на ток на 10 А больший, чем максимальный ток
усилителя.
- Для подключения к аккумулятору и заземлению используйте автомобильные (огнестойкие)
провода. Провод должен выдерживать ток на 10 А больше, чем ток, на который рассчитан
предохранитель (т.е. на 20 А больше, чем максимальный ток усилителя).
- Если Вы планируете использовать больше одного усилителя мощности, используйте провода
подачи питания и защитные предохранители, рассчитанные на большее значение тока, чем
максимальный ток каждого усилителя.
Пример: Используется один усилитель мощности (KAC-829/729S)
Максимальный ток
28 А
Защитный предохранитель
50 А х 1 [25 А х 2]
Площадь сечения провода (AWG)
5 кв.мм (AWG10) или более х 1
Выбор акустических систем
- Номинальная входная мощность акустических систем, которые Вы хотите подключить к усилителю,
должна быть больше максимальной выходной мощности (в Ваттах) усилителя. Использование
акустических систем, рассчитанных на меньшую выходную мощность, может привести к поврежде-
нию этих акустических систем.
- Сопротивление акустических систем, которые Вы хотите подключить должно быть 2 Ом и выше
(для стереофонического подключения) или 4 Ом и выше (для монофонического подключения). Если
Вы планируете использовать несколько пар акустических систем, подсчитайте суммарное сопро-
тивление акустических систем, а затем подключите подходящие акустические системы к усилителю.
ЗАМЕЧАНИЕ: В целях безопасности перед подключением прочтите раздел «Процедура установ-
ки».

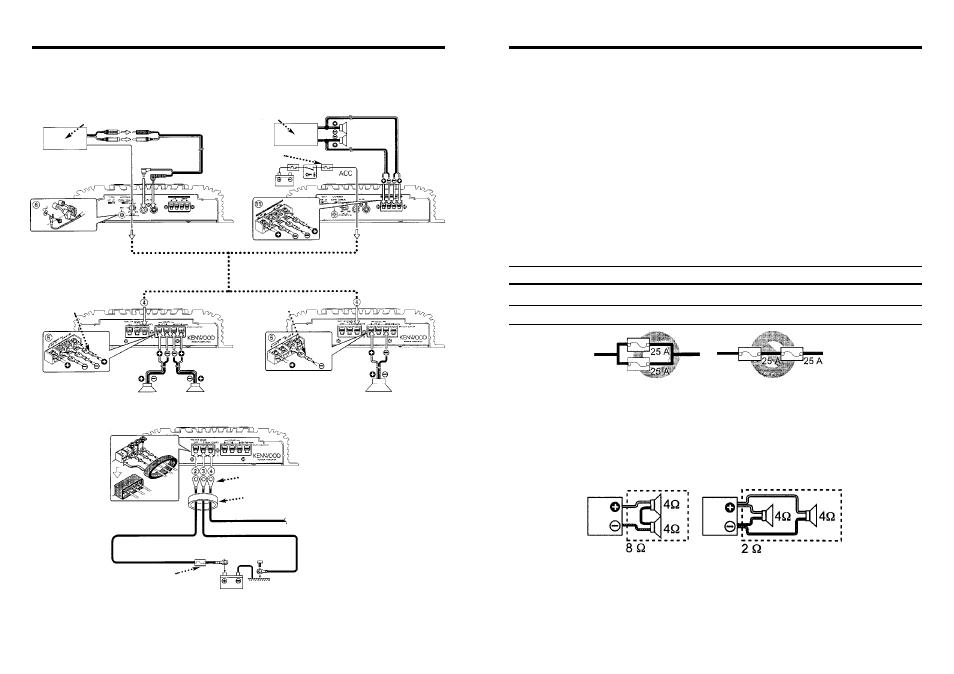

- Подключение кабеля типа RCA
Центральный блок (CD-ресивер, магнитола и т.д.).
Провод управления мощностью*
Кабель типа
RCA*
- Подключение к гнезду уровня АС
Автомагнитола (без линейного выхода)
Акуст.
системы
Блок предох-
ранителей
Аккумулятор
- Стереоподключение АС
Контакт
подключения *
Левая АС
Правая АС
- Мостовое подключение АС
Контакт подключения *
Сабвуфер
- Подключение провода питания
Контакт подключения *
Крышка (фиксатор) проводов
Провод управления питанием *
Провод аккумулятора * Провод заземления *
Защитный предохранитель *
Аккумулятор
