4
5
Сетевой индикатор

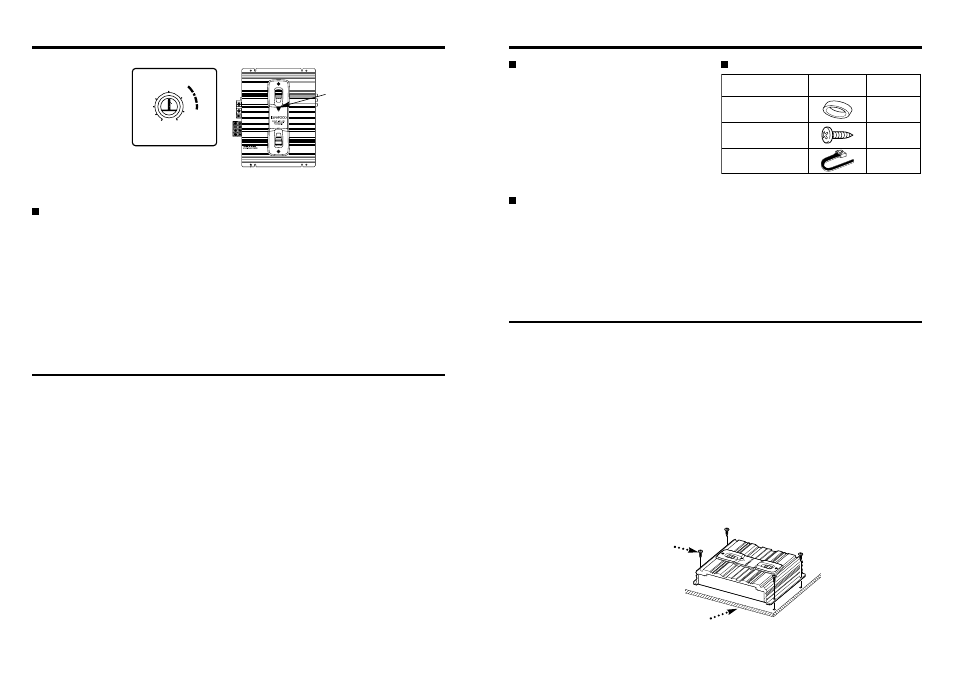

Процедура установки
Процедура установки
6
0.2(MAX)
(MIN)5
0.3
0.5
1
2
3
4
INPUT SENSITIVITY(V)
(W)
30
40
20
10
Когда включено питание усилителя, светится сетевой индикатор.
Если сетевой индикатор не светится, когда включено питание, может сработать функция защиты.
Функция защиты срабатывает в следующих ситуациях:
Этот усилитель снабжен функцией защиты для защиты усилителя и акустических систем от проблем и
неисправностей, которые могут возникнуть.
Когда срабатывает функция защиты, сетевой индикатор гаснет и усилитель прекращает работу.
- Если возникло короткое замыкание провода акустических систем.
- Если выход на акустические системы контактирует с заземлением.
- Если возник сбой в работе усилителя и сигнал постоянного тока (DC) был направлен на акустические
системы.
- Если внутренняя температура усилителя слишком высока и усилитель не может продолжать нормальную
работу.
- Если провод заземления центрального устройства (магнитолы, CD-ресивера и т.д.) или этого усилителя
не подключен к металлической части, являющейся проводником на отрицательную (-) клемму аккумулятора.
Сетевой
индикатор
1. Извлеките ключ из замка зажигания и отсоедините отрицательную (-) клемму от аккумулятора (это
необходимо для того, чтобы избежать возникновения короткого замыкания).
2. Настройте усилитель на выбранный Вами режим работы.
3. Подключите входные и выходные кабели.
4. Подключите кабели акустических систем.
5. Подключите кабель питания, провод управления мощностью и провод заземления в этом порядке.
6. Установите усилитель в выбранном месте автомобиля.
7. Подключите отрицательную (-) клемму усилителя.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызванного коротким замыканием в проводке, подключите гибкую
вставку или прерыватель вблизи положительной (+) клеммы автомобильного аккумулятора.
ВНИМАНИЕ
- Перед изменением положения любого переключателя выключайте источник питания.
- Если перегорит предохранитель, проверьте провода на наличие короткого замыкания, а затем установите
предохранитель с такими же параметрами, что и у сгоревшего предохранителя.
- Убеждайтесь в том, что неподключенные кабели и неиспользуемые гнезда не соприкасаются с корпусом
автомобиля. Не снимайте защитные колпачки с неподключенных кабелей или гнезд, чтобы предотвратить
возникновение короткого замыкания.
- Подключайте провода акустических систем к соответствующим гнездам по отдельности. Подключение
отрицательного (-) провода акустической системы или провода заземления акустической системы к
металлическому корпусу автомобиля может вызвать сбой в работе усилителя.
- После установки убедитесь в работоспособности стоп-сигналов, сигналов поворота и стеклоочистителей.
Входные гнезда уровня акустических си-
стем (10)
- Стандартная стереофоническая автомагнитола
должна быть рассчитана на максимальную выходную
мощность не более 40 Вт.
- Не подключайте кабели от выходов на акустические
системы (на усилителе мощности) к гнездам уровня
данного усилителя, т.к. это может привести к по-
вреждению усилителя.
- Подключайте провод управления мощностью к
источнику питания, который может быть включен/
выключен с помощью ключа зажигания (линия АСС).
При этом подключении включение/выключение ав-
томагнитолы может сопровождаться шумами.
Гнезда подачи питания (2)(3)(4)
Подключайте провод питания и провод заземления
к соответствующим гнездам, все из которых прохо-
дят через крышку гнезд. После выполнения подклю-
чения установите крышку на секцию гнезд подклю-
чения.
Установка
Принадлежности
Название
Внешний вид
Количество
Крышка гнезда
Саморезы
(диаметр 4 мм, 16 мм)
Соединительный кабель
1
4
1
Т.к. усилитель мощности не содержит частей, которыми нужно управлять каждодневно, усилитель может быть
установлен в месте, удаленном от водителя. Обычно усилители устанавливают в багажнике.
ВНИМАНИЕ
- Не устанавливайте усилитель под коврик. В противном случае усилитель перегреется и может быть
поврежден.
- Устанавливайте усилитель в месте, обеспечивающем хорошее рассеивание тепла. После установки ничего
не ставьте (не кладите) на усилитель сверху.
- Температура поверхности усилителя во время его работы достаточно высока. Устанавливайте усилитель
в местах, где люди, резиновые предметы и прочие, чувствительные к теплу материалы не будут контакти-
ровать с усилителем.
- При сверлении отверстия под сиденьем, в багажнике или любом другом месте автомобиля, убеждайтесь
в том, что с противоположной стороны просверливаемой поверхности нет важных устройств, например,
топливного бака, тормозной трубы или проводки. Будьте осторожны, не повредите важные части автомобиля.
- Не устанавливайте усилитель вблизи панели автомобиля, а также в местах расположения воздушных
подушек (air-bag).
- Усилитель должен быть надежно закреплен в той части автомобиля, в которой усилитель не будет мешать
управлению автомобилем. В случае аварии или механического удара усилитель может нанести травму.
- После установки усилителя убедитесь в том, что исправно работает электрооборудование автомобиля:
стоп-сигналы, сигналы поворота и стеклоочистители.
Саморез (диаметр
4 мм, длина 16 мм)
Панель установки (толщина: 15 мм и более)
