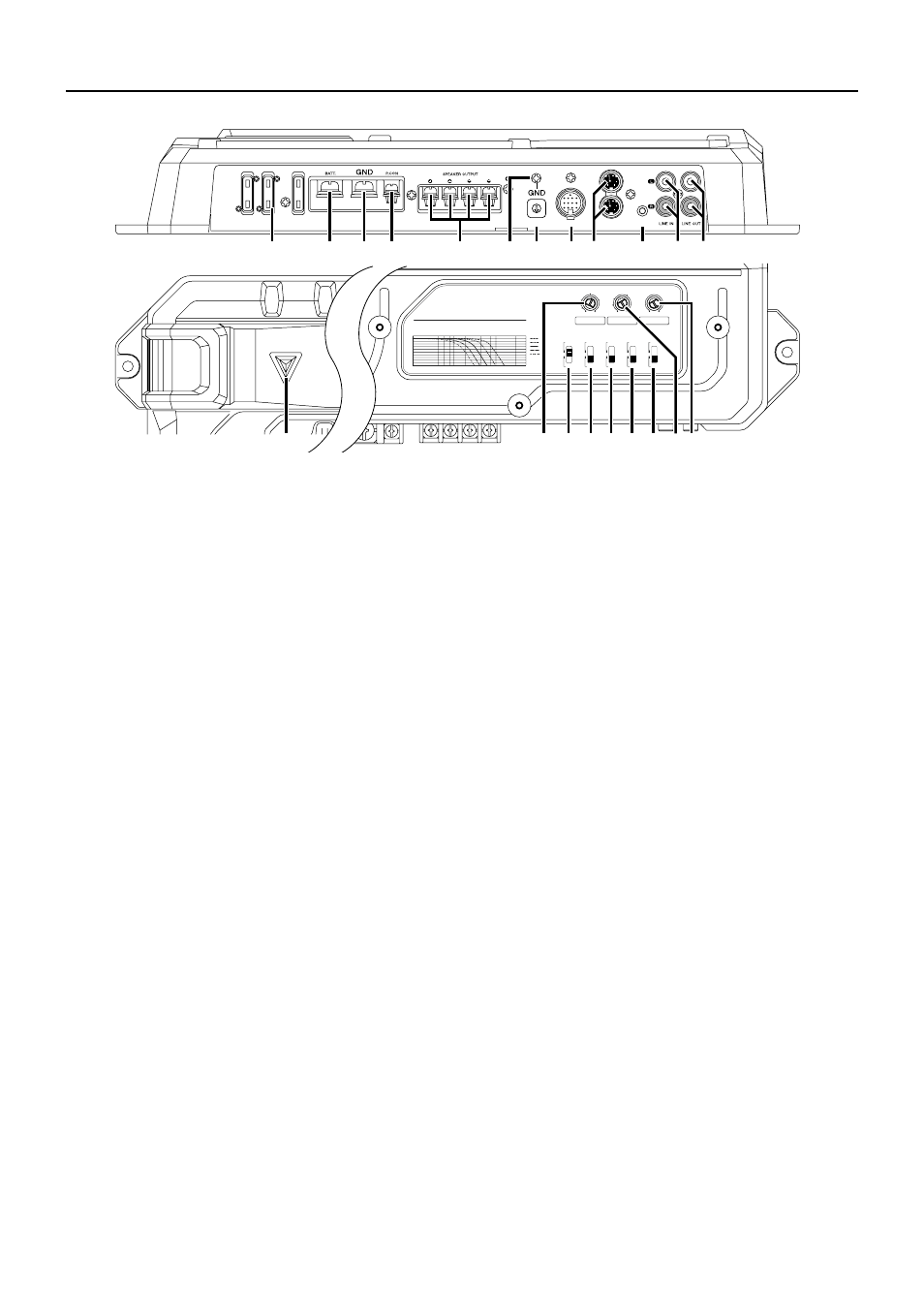

Органы управления
!
"
!#!
#%
#%
$
$
#
%
%
%
%
%
%
%
%
(1) Предохранитель (25 А х 2)
(2) Контакт подключения к аккумулятору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это гнездо ко всем компонен-
там системы.
(5) Выходные гнезда на акустические системы
Т.к. этот усилитель поддерживает акустические системы с минимальным со-
противлением 1 Ом, подключайте к этим гнездам усилителя акустические
системы с сопротивлением 1 Ом или выше.
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустических систем должен быть не
менее максимального уровня выходного сигнала усилителя. В противном слу-
чае могут возникнуть неисправности.
(6) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA и проводом заземления
подключайте провод заземления к этому контакту.
(7) Переключатель ID NUMBER
Установите идентификационный номер (ID) усилителя, который будет исполь-
зоваться при управлении с головного устройства.
Присвойте идентификационный номер «0» усилителю, который будет исполь-
зоваться в качестве основного усилителя.
Подчиненным усилителям присвойте номера от 1 до 7. Не дублируйте номера
усилителей.
ЗАМЕЧАНИЕ
После изменения идентификационных номеров усилителей выключите голов-
ное устройство и включите вновь.
(8) Гнездо TO H/U
После настройки основного усилителя соедините это гнездо с головным уст-
ройством.
(9) Гнезда REMOTE
Используются для подключения подчиненных усилителей.
(10) Кнопка RESET
Используется для сброса параметров микропроцессора.
ЗАМЕЧАНИЕ: Значения, установленные в системе управления усилителем, не
будут изменены.
(11) Гнездо линейного входа LINE IN
(12) Гнездо линейного выхода LINE OUT
На это гнездо поступает сигнал с линейного входа.
(13) Сетевой индикатор
Когда включено питание усилителя, светится сетевой индикатор.
При включении питания или срабатывании функции защиты этот индикатор
мигает в течение нескольких секунд.
(14) Регулятор чувствительности входа INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с уровнем сигнала на выходе
предварительного усилителя головного устройства, подключенного к этому
усилителю мощности.
ЗАМЕЧАНИЕ: Чтобы получить информацию об уровне сигнала на выходе пред-
варительного усилителя, обратитесь к разделу «Технические характеристики»
в инструкции по эксплуатации головного устройства.
(15) Переключатель AMP CONT (управление усилителем)
Используется для отключения цепей регулировки параметров звучания.
- Положение ON:
Позволяет Вам контролировать звучание при помощи системы управления уси-
лителем.
- Положение ОFF:
Цепь управления усилителем отключена.
ЗАМЕЧАНИЕ: Управление усилителем возможно даже, когда он выключен.
(16) Переключатель PHASE (фаза)
Когда этот переключатель установлен в положение 180, фаза сигнала на выхо-
де на акустические системы инвертируется.
(17) Переключатель BRF (режекторный фильтр)
Когда этот переключатель установлен в положение «-6 dB/-12 dB», частоты в
диапазоне, выбранном с помощью переключателя B.R.F. FREQUENCY, будут
подавляться и отсекаться. Отсечение диапазона частот позволяет снизить
резонанс внутри автомобиля и уменьшить количество стоячих волн.
(18) Переключатель ISF (инфразвуковой фильтр)
Когда этот переключатель установлен в положение ON, ультранизкие частоты,
которые находятся ниже частоты, установленной с помощью переключателя
ISF FREQUENCY, не прослушиваются и отсекаются с целью улучшения каче-
ства воспроизводимого звука.
(19) Переключатель ISF FREQUENCY
Используется для установки частоты среза, когда переключатель ISF уста-
новлен в положение ON.
(20) Регулятор LPF FREQUENCY (низкочастотный фильтр)
Этот регулятор предназначен для настройки частоты среза этого усилителя.
(21) Регулятор B.R.F. FREQUENCY
Используется для установки частоты среза режекторного фильтра, когда пе-
реключатель BRF установлен в положение «-6dB»/»-12dB».
