1. Подсоединение видеомагнитофона
Подготовка к работе пульта
дистанционного управления (ДУ)
Пульт ДУ и батарейки к нему упакованы
раздельно в упаковке видеомагнитофона.
Перед использованием необходимо вставить
батарейки в пульт ДУ.
1. Приготовить пульт ДУ и батарейки (2
штуки).
2.Открыть отсек для батареек пульта ДУ и
вставить батарейки, как показано на
рисунке. Закрыть отсек.
Пульт ДУ готов к работе. Он действует в
радиусе до 7 метров.
Подсоединение
видеомагнитофона к телевизору
Перед записью или воспроизведением ТВ
программ необходимо прежде всего
провести все необходимые соединения
видеомагнитофона. Для соединения Вашего
телевизора и видеомагнитофона
рекомендуем
использовать кабель с
евроразъемом.
Что такое кабель с евроразъемом?
Кабель с евроразъемом является
универсальным для сигналов изображения,
звука и управления. При помощи данного
кабеля возможно соединение практически
без потери качества изображения и звука.
• Получить высокое качество звучания (Hi
Fi) на телевизоре вы можете только при
использовании кабеля с разъёмом scart.
Соединение при помощи кабеля с
евроразъемом

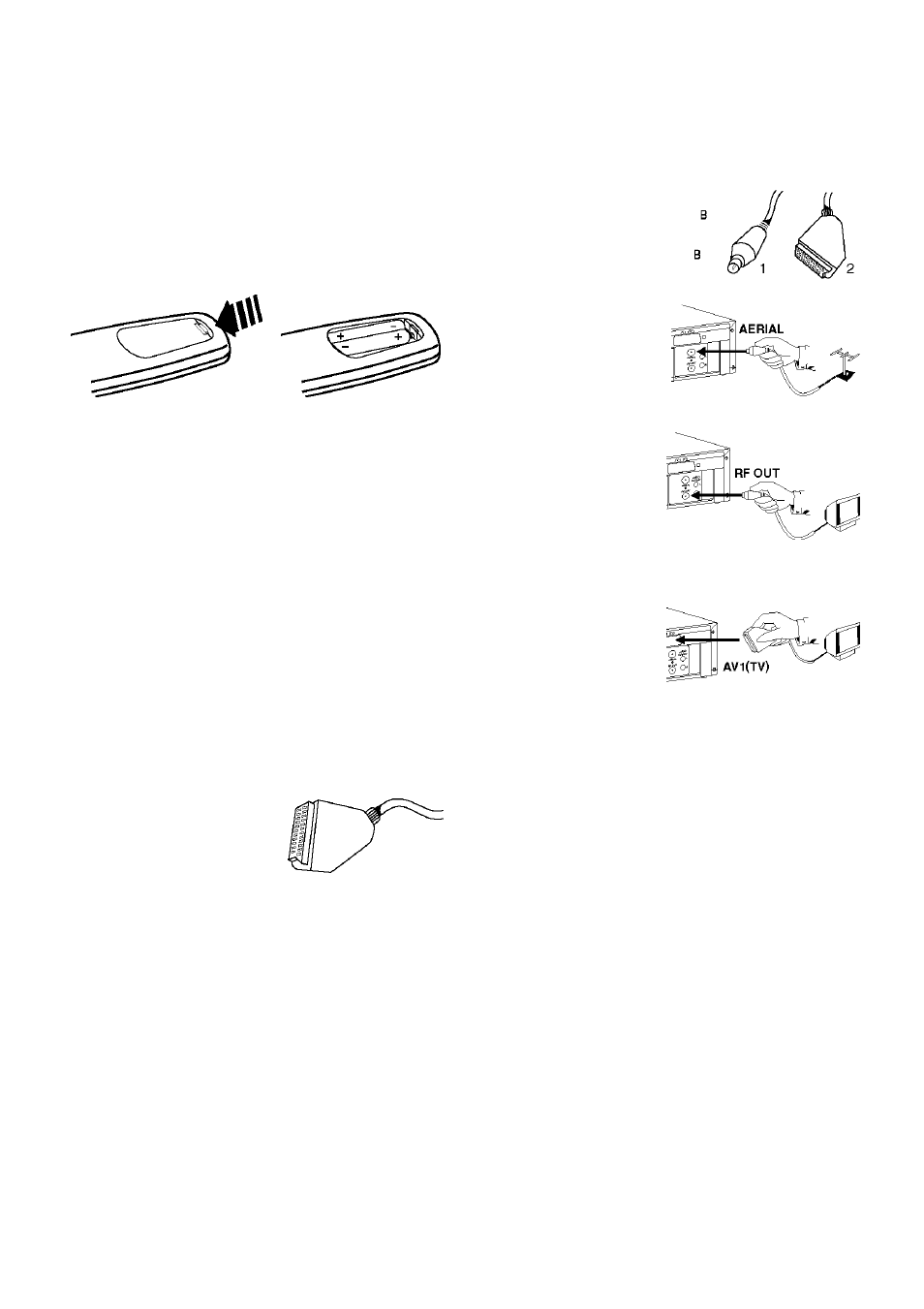

Приготовить следующие кабели:
- Антенный кабель (1, входит
комплект)
- Кабель с евроразъемом (2,
комплект не входит)
1. Отсоединить от
телевизора антенный
кабель. Соединить
его с гнездом
AERIAL на задней
стенке
видеомагнитофона.
2. Соединить один
конец входящего в
комплект антенного
кабеля с гнездом RF
OUT (УСТАНОВИТЬ
МОДУЛЯТОР) на
задней стенке
видеомагнитофона, а другой
антенны на задней стенке телевизора.
3. Соединить кабель с
евроразъемом с
гнездом AV1 (TV) на
задней стенке
видеомагнитофона и
с гнездом евроразъема на телевизоре (Смотри
инструкцию телевизора).
4. Включить телевизор.
5. Соединить шнур питания видеомагнитофона
с розеткой сети питания.
с гнездом входа
На моем телевизоре несколько евроразъемов.
Какой из них мне использовать?
Необходимо выбрать разъем, предназначенный
как для видеовыхода, так и для видеовхода.
В моем телевизоре меню конфигурации
настроено на европейский унифицированный
соединитель «СКАРТ».
Пожалуйста, установите для этого соединителя
конфигурацию разъема ввода-вывода.
6. Если соединение было проведено правильно и
Ваш телевизор автоматически включился на
номер программы евроразъема, на экране
появляется следующая индикация:
4
SELECT
АТ
-►ENGLISH
CESKY
MAGYARUL
POLSKI
РУССКИЙ
PUSH MENU ТО CONTINUE
RU
