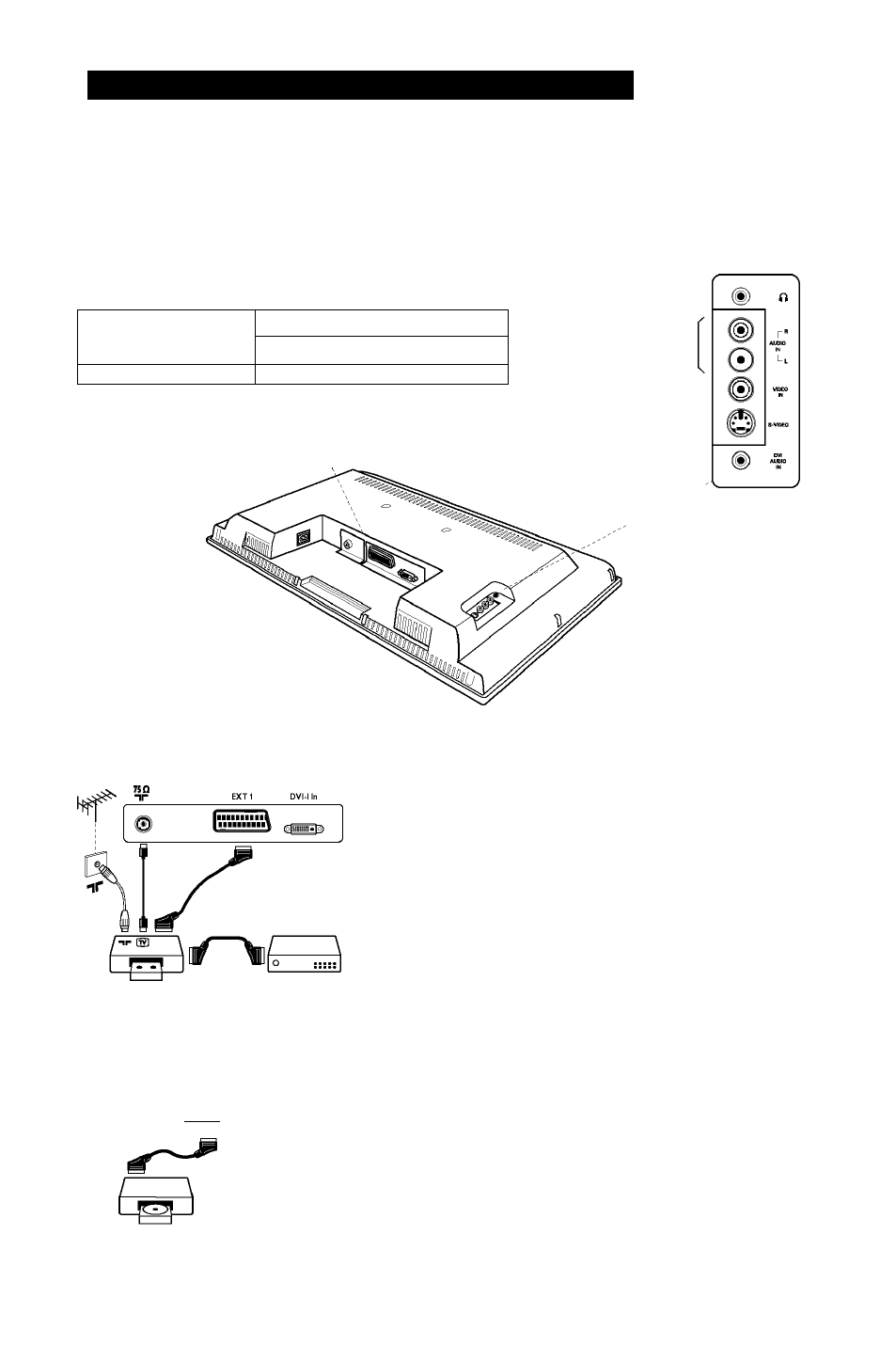

Подключение периферийной аппаратуры
Телевизор имеет 1 внешний разъём, расположенный на задней стенке аппарата (ЕХТ1) и
разъёмы сбоку.
Нажмите кнопку AV на пулъте ду для вывода списка источников Источник и выбора TB или
периферийного оборудования, подключенного к EXT1, AV/S-VHS, PC или HD.
Разъем ЕХТ1 имеет входы-выходы для аудио- и видеоаппаратуры и входы RGB.
Боковые разъёмы имеют аудио вход, входы CVBS/S-VHS и выход на наушники.
750
ПГ
EXT 1
DVI-I In
0
\
..
Headphone
Audio In
Video In
S-Video
DVI Audio In
Видеомагнитофон
Осуществите указанные на рисунке подключения.
Используйте шнур “перитель” хорошего качества.
Если у вашего видеомагнитофона нет разъема перителъ
(или если этот разъем уже занят другой аппаратурой), то
возможна лишъ связъ через кабелъ антенны. В этом случае
вы должны найти тест-сигнал вашего видеомагнитофона и
присвоитъ ему номер программы 0 (см. ручное запоминание,
стр. 6). Для воспроизведения изображения
видеомагнитофона нажатъ на клавишу
0.
Видеомагнитофон и декодирующее устройство
Подключите декодер к второму разъему “перитель”
видеомагнитофона. Вы сможете записывать
кодированные передачи.
Другая аппаратура
EXT 1
DVi-i in
1******^
(спутниковый
приемник,
декодер,
видеодиск,
электронные игры...)
Осуществите указанные на рисунке подключения.
12
